動機

衛塞節是世界上最重要的宗教節日之一，紀念佛祖的誕生、覺悟和去世。從孩提時代起，我就在衛塞節看到了美麗的燈光展示，而開發自己的版本一直是我很久以來的夢想。這款LED顯示屏是6個月研發的成果。

它是如何工作的?

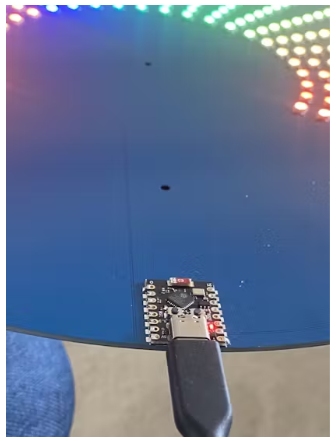

WS2812B是一個RGB LED，可以編程顯示任何顏色。WLED是一種固件，可以燒錄到ESP32上，用于控制WS2812B led序列。我使用xlights軟件為led序列設計了各種圖案，并將它們保存在運行falcon player的raspberry pi zero中。Falcon player可以無線連接到ESP32上運行的WLED，并在其上執行模式。

原型設計

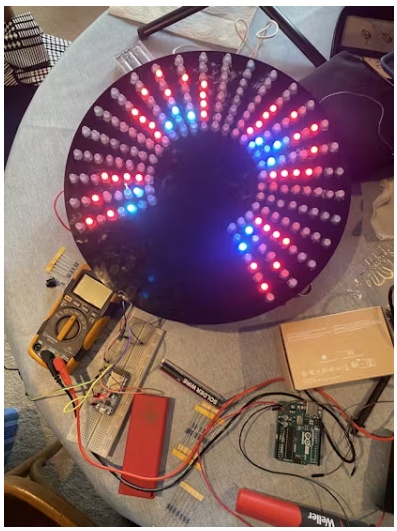

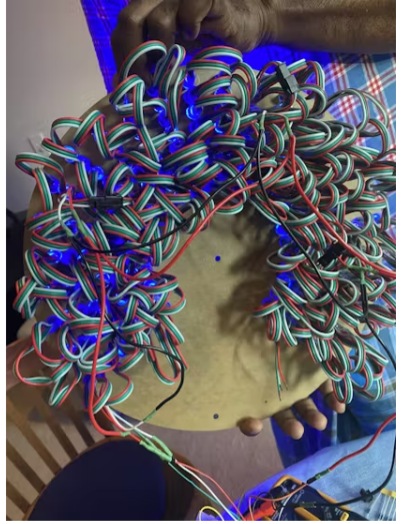

我首先用WS2812直徑8mm的led和激光切割的柔性板開始。

然后我想通過用表面安裝的WS2812 LED條替換有線8mm LED來減少混亂。

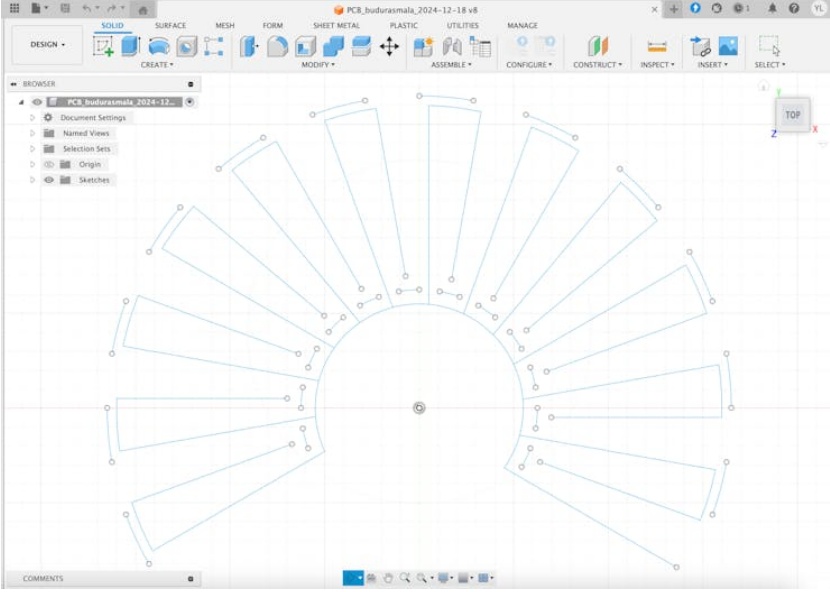

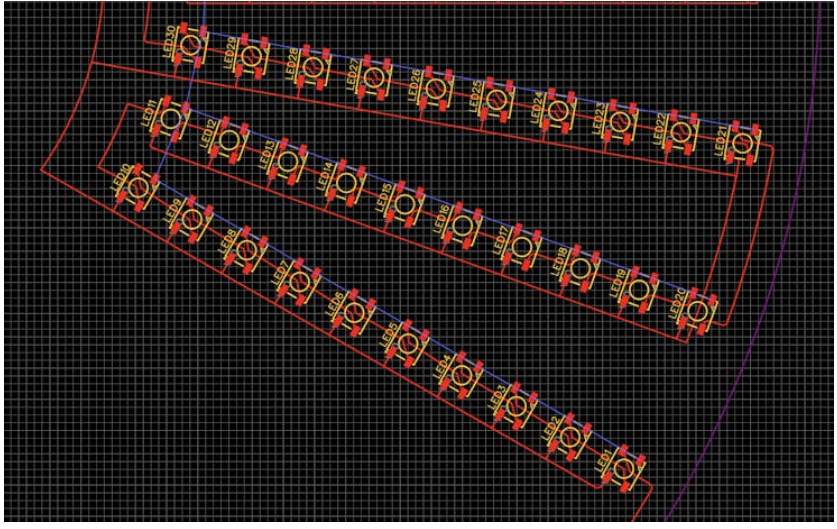

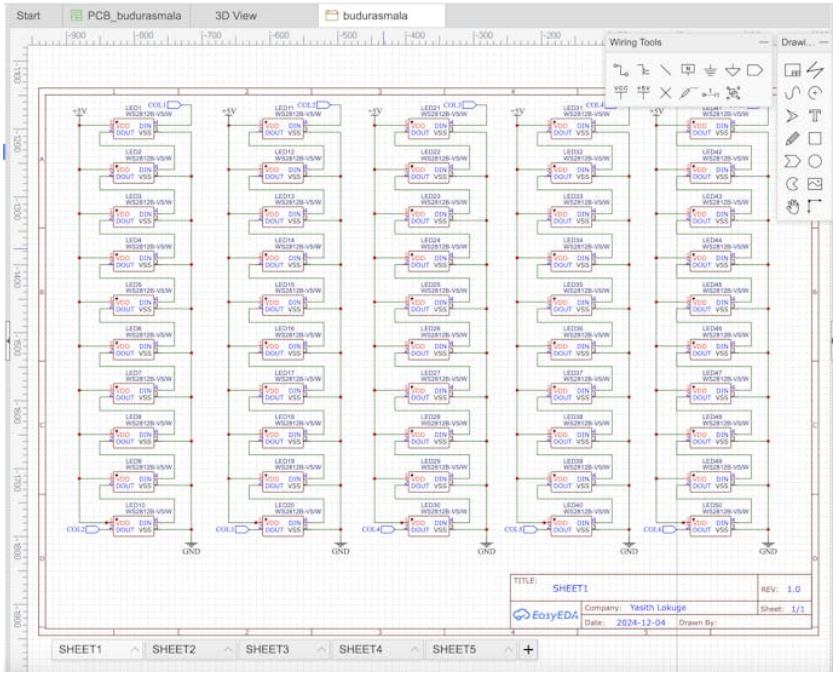

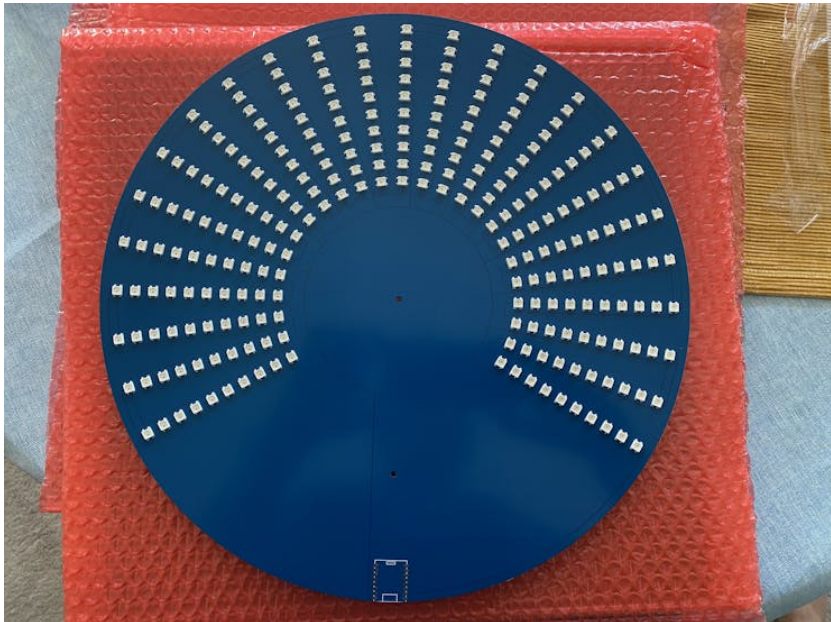

最后，我想用單獨的表面安裝WS2812B led設計自己的PCB。我使用EasyEDA軟件設計了原理圖和PCB。由于銅線是圓形和復雜的，我使用了Audtodesk Fusion 360來設計路線。

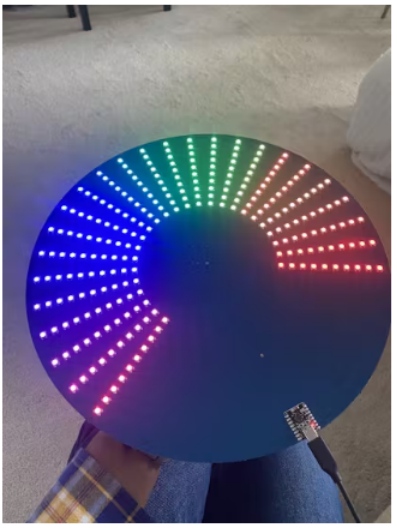

結果
