人工智能應用的爆發正在重塑全球科技格局，從生成式模型到自動駕駛，算力與數據傳輸?shù)男枨蟪手笖?shù)級增長。然而，這一波AI浪潮的背后，傳統半導體技術正面臨前所未有的挑戰——電信號的帶寬和功耗瓶頸日益凸顯。在這一關鍵節點，硅光技術（Silicon Photonics）以其獨特的光電融合特性嶄露頭角。憑借超高帶寬和低功耗的優勢，硅光為AI驅動的高性能計算和數據中心提供了全新的解決方案，悄然開啟了信息技術增長的新篇章。

意法半導體（STMicroelectronics，簡稱ST）已率先布局硅光技術，致力于構筑云光互聯的未來，為先進數據中心和AI集群提供強有力的技術賦能。ST的新一代硅光技術，結合其下一代BiCMOS專有工藝，顯著提升了連接性能，滿足即將到來的800 Gbps乃至1.6 Tbps光互連應用需求。這不僅為高速數據傳輸樹立了新標桿，也為AI驅動的計算集群帶來了更高效的解決方案。與此同時，ST正攜手價值鏈上下游合作伙伴，共同制定可插拔、能效更高的光收發器路線圖，目標直指下一代AI集群的GPU互連應用，推動技術生態的協同創新。

在Edge層面，ST有著深厚的產品技術基礎和市場份額，正在憑借強大的MCU/MPU和模擬電源等產品組合，支持邊緣計算能力的進一步提升；而在Cloud這一邊，硅光互連技術將會成為ST全新戰略增長支柱。“我們深信，在不斷加速的 AI基礎設施發展的新時代，所有的元素都可以通過光連接的方式來進行互聯?！币夥ò雽?dǎo)體射頻和通信子產品部 (RFOC) 副總裁Vincent Fraisse分享到。

云光互連：一個20億美元的市場，下一代人工智能的關鍵

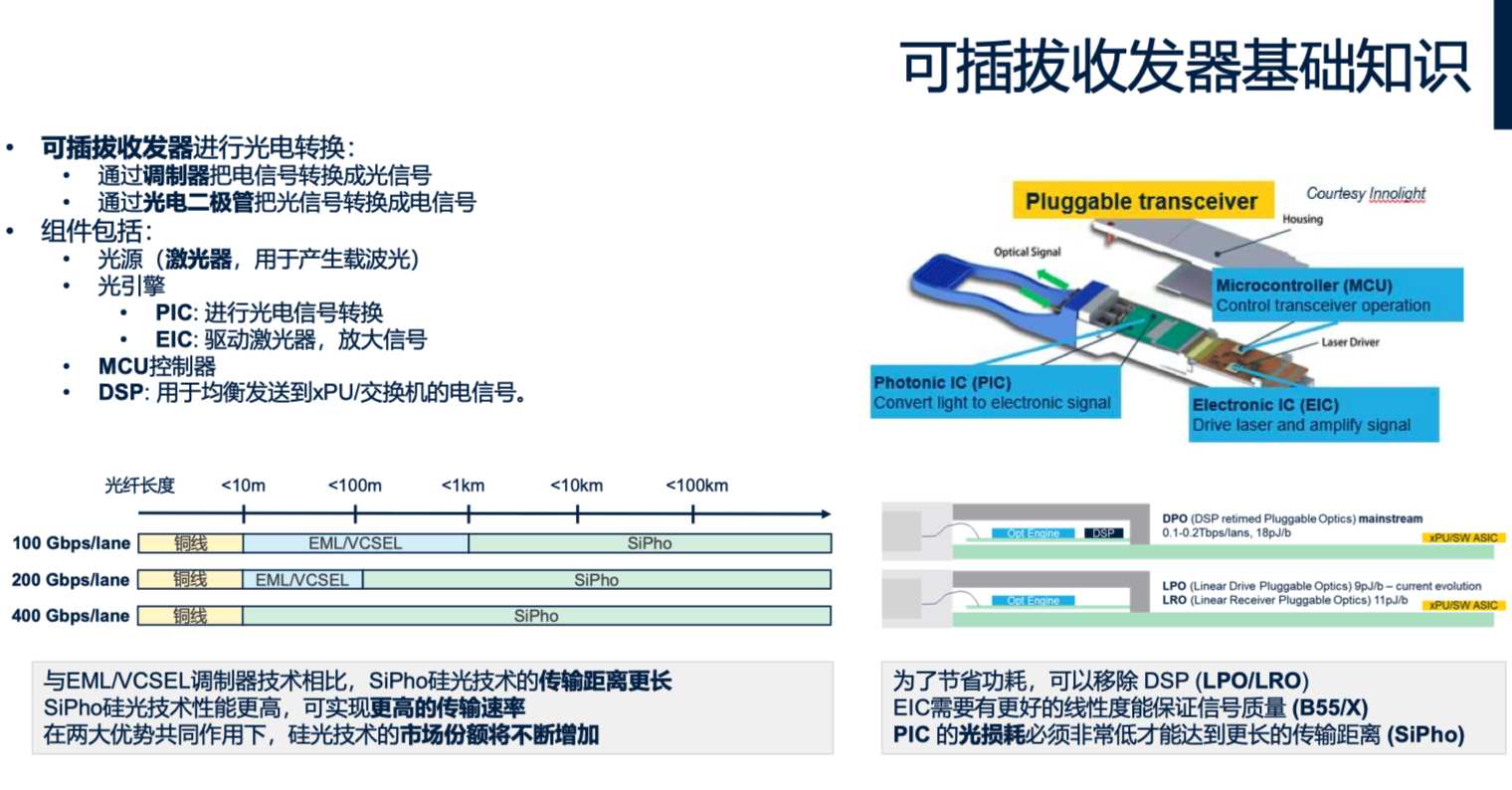

數據中心中遍布著大量光纖，其兩端通常配備可插拔光電收發器（Pluggable Transceiver），這一模塊化光通信組件的核心功能是通過光電轉換實現高速數據傳輸——光信號被轉換為電信號，通過傳統導線傳輸后接入交換機或服務器，構建靈活高效的互聯網絡。收發器由光發射器（將電信號轉換為光信號）、光接收器（將光信號轉換為電信號）、光子集成電路（PIC）、電子集成電路（EIC）、微控制器（MCU）以及外殼組成：在發送端，電信號經EIC處理后驅動激光器發出光信號，通過光纖傳輸；在接收端，光信號被光電探測器轉換為電信號，經放大和處理后恢復為原始數據?？刹灏问瞻l(fā)器設計使其可輕松插入數據中心的交換機或服務器，為AI、云計算和電信網絡提供了理想的互聯解決方案。

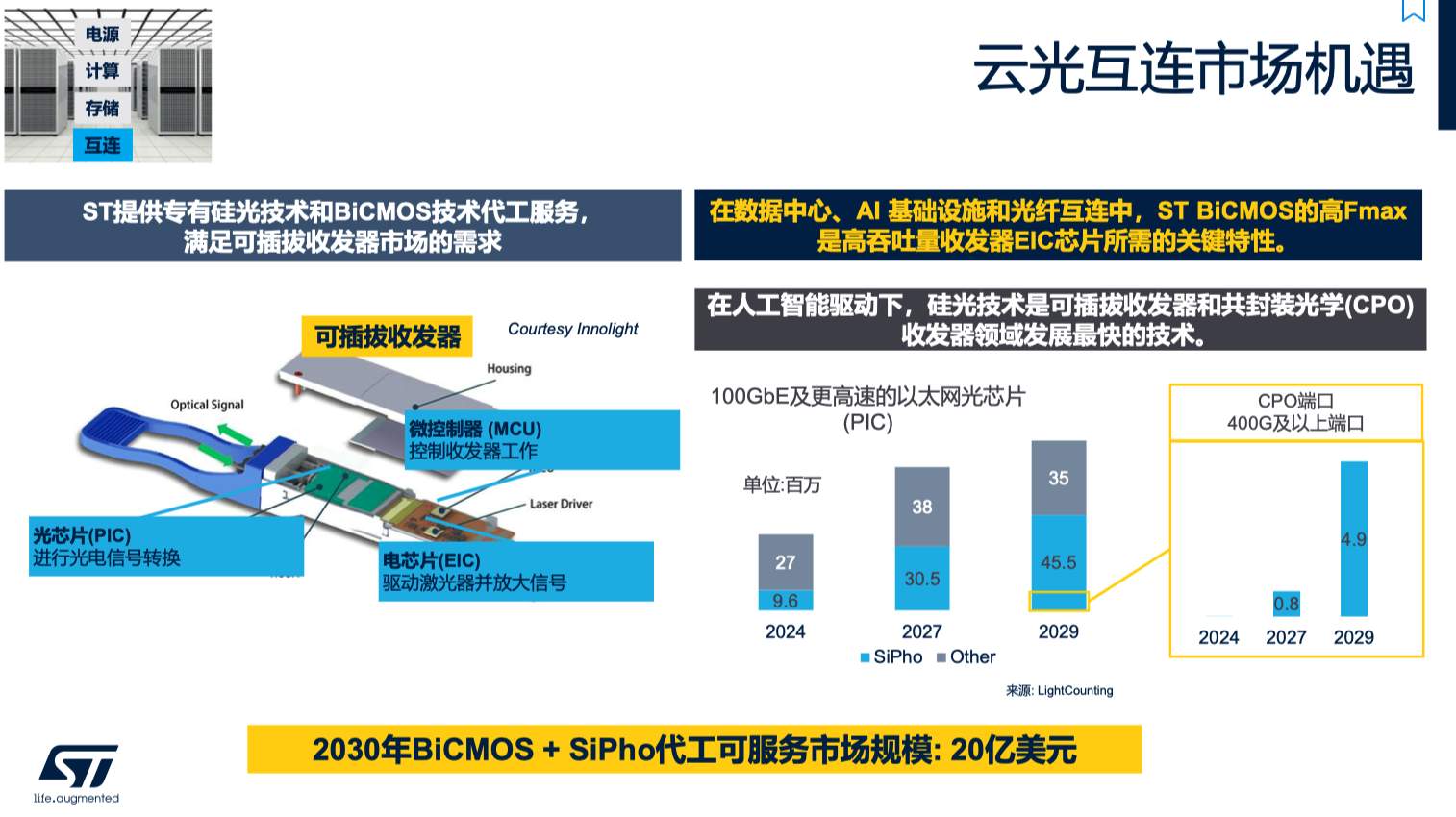

隨著AI應用的爆發，計算和存儲需求激增，數據中心的端口數量和傳輸速度持續提升。市場研究機構LightCounting的數據進一步印證了這一潛力：100GbE及以上光模塊（PIC）市場的份額預計從2024年的3660萬單元快速增長至2027年的6850萬，并在2029年攀升至8050萬。而在其中我們可以看到硅光技術占比將會持續提升，從2024年的960萬增長到2030年的4550萬。值得一提的是，在這4550萬中包含了490萬的芯片級光封裝（CPO）400G及更高帶寬的光互連端口，而這一新的技術將會在2027年之后迎來飛速增長。

硅光的持續份額擴大放量，不僅得益于整個市場的增長，更因為其具備與傳統的EML/VCSEL調制器更多的技術優勢。首先，SiPho硅光技術的傳輸距離更長、可實現更高的傳輸速率——至高能夠達到400Gbps速率和100km的傳輸距離。此外，通過BiCMOS技術還可以實現更加線性的EIC，帶來更好的信號質量，從而節省掉線性可插拔光模塊（LPO/LDO）中的DSP，實現更低功耗的設計同時實現更遠距離傳輸。

意法半導體（STMicroelectronics，簡稱ST）精準瞄準這一技術和市場趨勢，積極布局硅光技術在數據中心光電收發器應用。正如Vincent分享：“今天的速率已達到800Gbps，未來預計將突破每秒3.2 Tbps，這一趨勢將驅動網絡進入一個長達十年的增長期，到2030年，結合BiCMOS和硅光的代工市場總規模預計將達到20億美元?！边@些數據表明，硅光技術正成為云光互聯和AI集群革新的核心驅動力，預示著光通信市場即將迎來一場深刻的技術革命。

硅光PIC100技術+BiCMOS B55X代工，ST實現收發器關鍵技術突破

在硅光收發器中，電子集成電路（EIC）和光子集成電路（PIC）的協同優化是實現高性能、低功耗光學互聯的關鍵。ST憑借其深厚的技術積累，推出了兩項突破性制造工藝來應對這一挑戰：BiCMOS B55(X)工藝專為 EIC 提供超高速和低功耗的電子處理能力，而SiPho PIC100 技術則為 PIC 帶來高效的光學集成能力。

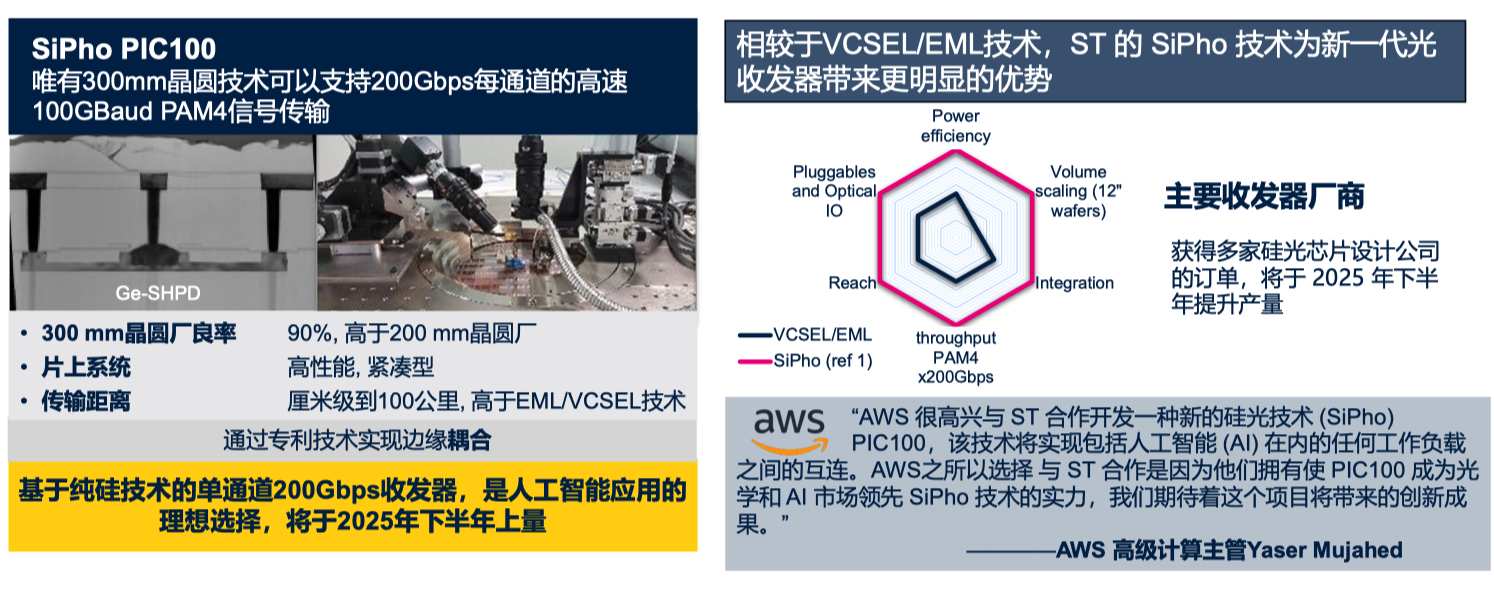

SiPho PIC100是ST與AWS合作開發的新型硅光技術平臺，能夠支持客戶在一顆芯片上集成多個復雜組件。這種緊湊的設計，非常適合未來芯片到芯片的GPU互連場景。由于采用了全新的材料堆疊，PIC100取代了傳統的垂直耦合技術，能夠?qū)崿F(xiàn)光纖與 PIC 的高效邊沿耦合，這解決了困擾傳輸技術開發者的由來已久的系統損耗難題。據悉，該技術平臺分別支持 50 GHz 和 80 GHz 以上的調制器和光電二極管的帶寬性能，可實現每通道200 Gbps的能力。這項技術專為應對數據速度、能效、緊湊性、體積和成本效率方面的挑戰而量身定制，適用于提供 800 Gbps 和 1.6 Tbps的下一代可插拔光學解決方案。

如果說SiPho PIC100 是硅光收發器的“光學神經網絡”，負責敏銳地感知和傳遞光信號，那么 EIC就是“電子大腦”，掌控著信號的處理與決策。而BiCMOS，作為制造這一“電子大腦”的精湛工藝，則像是“鍛造大師”，通過其高性能與低功耗的特性，為 EIC 注入強大的計算能力和效率，確保整個收發器系統運行如行云流水。

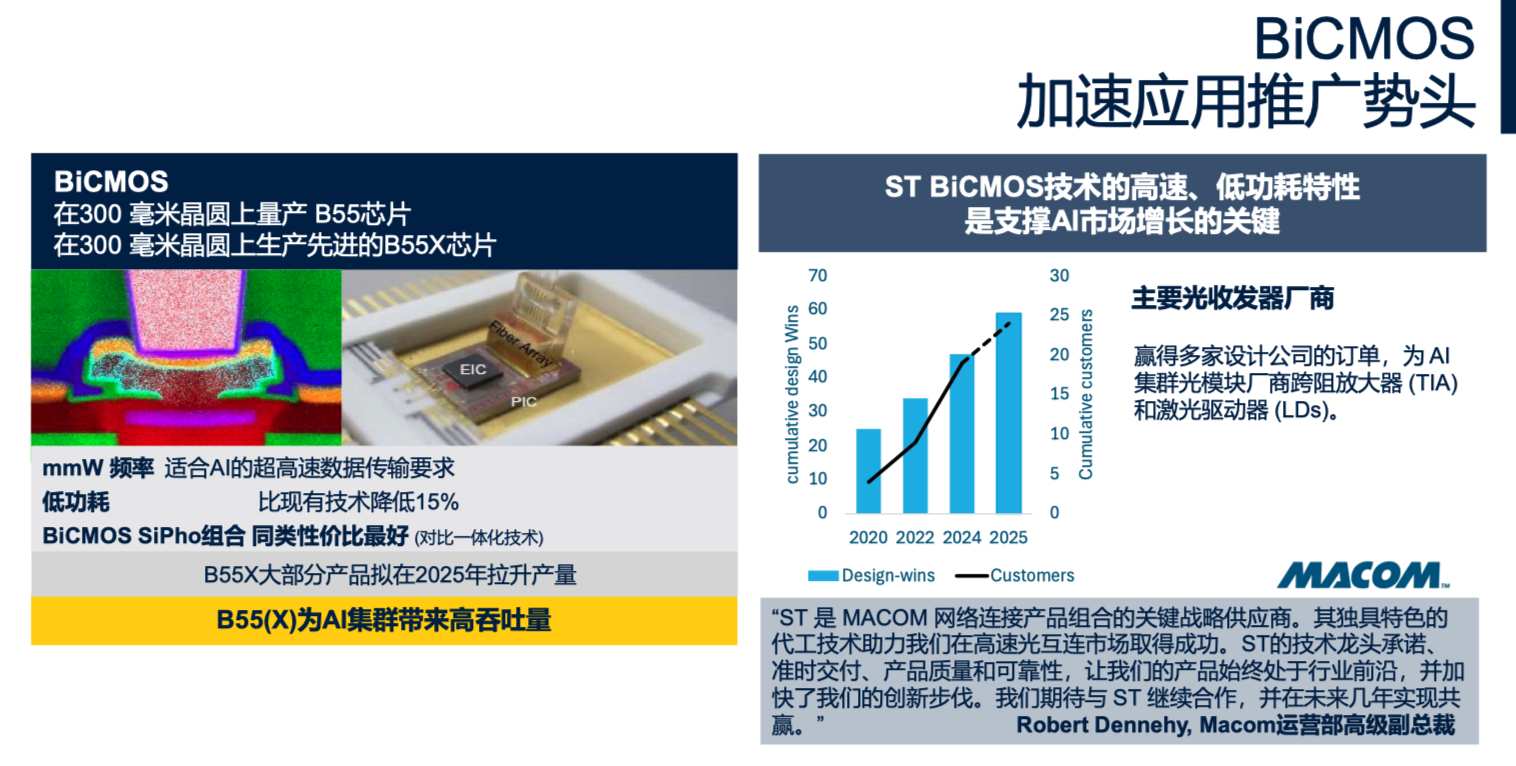

憑借著十多年的BiCMOS技術沉淀，ST推出了基于BiCMOS的全新工藝——BiCMOS B55和B55X。據悉，新的B55(X)基于300毫米晶圓制造，擁有前所未有的低噪聲性能以及包括線性度，能夠?qū)崿F(xiàn)更高的每比特傳輸速率和吞吐量，進一步的提升性能的表現水平。在功耗表現上，對比現有技術能夠達到15%的降低，同時提供了相比同類一體化技術更好的性價比。

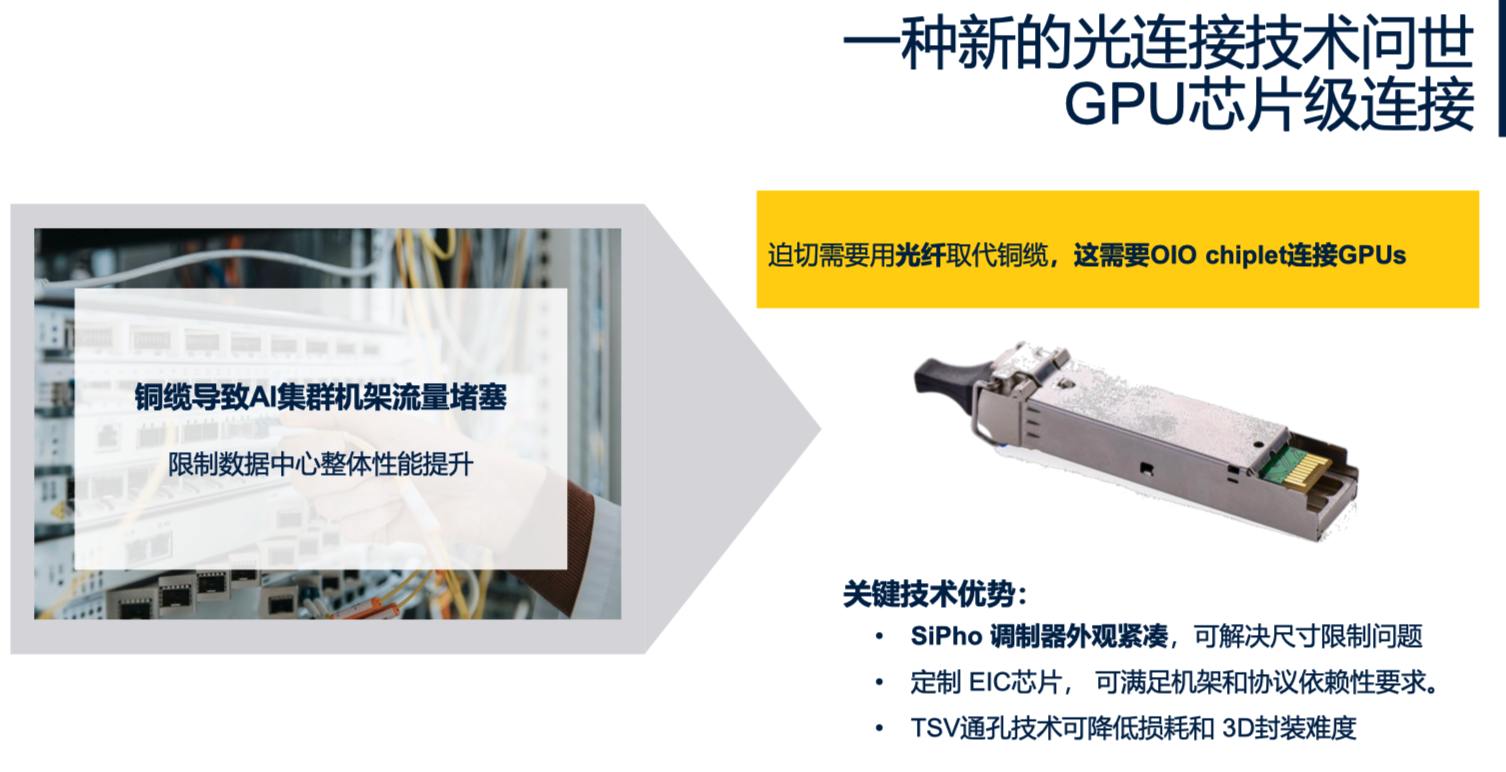

未來，當數據中心從銅纜過度到光纜，就需要一種更為高效的GPU互連方式。而通過TSV技術，定制的EIC可以放置于PIC100的頂部，實現垂直堆疊。而PIC100緊湊的尺寸，也使其更易于與不同封裝尺寸的GPU進行集成，這既通過OIO chiplet方式來實現GPU互連的關鍵。ST也表示將在 PIC100 設計平臺內提供構建這些光學 IO 所需的所有工具套件，幫助客戶高效應對未來GPU光互連的技術發展趨勢。

結語

Vincent強調，作為一家獨立的IDM，ST可以掌控供應鏈的整個價值環節。 ST的硅光技術和BiCMOS技術結合，是一個非常獨特的光解決方案，能夠為客戶帶來強大競爭優勢和供應鏈韌性。

在物聯網和端側AI的時代，憑借著強大的MCU和MPU產品家族，ST無疑成為了市場受益者和技術推動關鍵力量。而隨著AI的爆發，ST也將目光投向了云光互連的新藍海，構筑起了AI服務器中數據流轉的關鍵技術支柱。

ST SiPho PIC100與BiCMOS B55(X) 的結合，憑借其高性能、低功耗和生態協同的優勢，正成為下一代 1.6 Tbps光收發器和 AI 集群互聯的核心驅動力。其深遠意義不僅體現在技術突破上，還在于通過廣泛的行業合作推動了光通信市場的標準化與規?；l(fā)展。面對 AI 時代的算力洪流，ST 的戰略布局不僅為數據中心和 AI 基礎設施提供了高效、經濟的互聯解決方案，更為光電融合技術的未來打開了無限可能。
