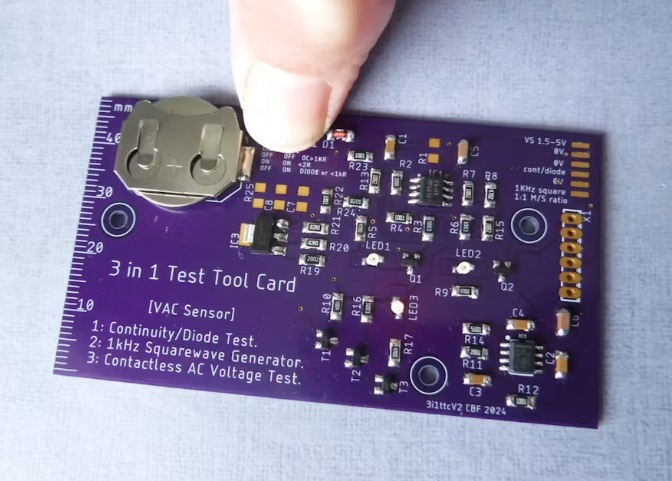

三種測試工具集于一身，在工具箱中只占用很小的空間，甚至你的襯衫口袋也只有一張名片那么大。

電子發燒友們永遠不會有足夠的診斷工具供他們使用。

這個特殊的項目占用了工具箱很小的空間，甚至你的襯衫口袋是一張名片大小，實際上包含三個項目在一個，都在同一個小PCB上。

這些工具中的每一個都可以進行不同的診斷，為了簡單起見，該工具使用LED顯示狀態。

1：連續性/二極管測試。(雙LED)

2: 1kHz方波發生器。(沒有領導)

3：非接觸式交流電壓指示燈。(單領導)

所有電源均由3V硬幣電池供電，便于攜帶，并提供1.5V至5V的外部電源。

由于該項目將應用的尺寸和用途，沒有可調節元件被包括來補償組件公差，因?yàn)樽罱K精度不是一個要求。

由于其Go/Nogo指示和簡單的功能，它不是更先進的定量工具(例如DMM/示波器等)的替代品，而是作為便攜式輔助工具。

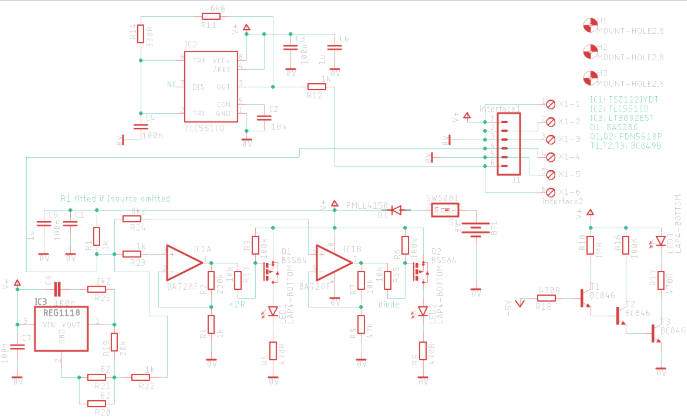

所有電阻器和電容均為SMD 1206形式(見原理圖)。

尺寸：50(深)× 90(長)× 6(厚)毫米

重量:21克

1：非接觸交流電壓測試

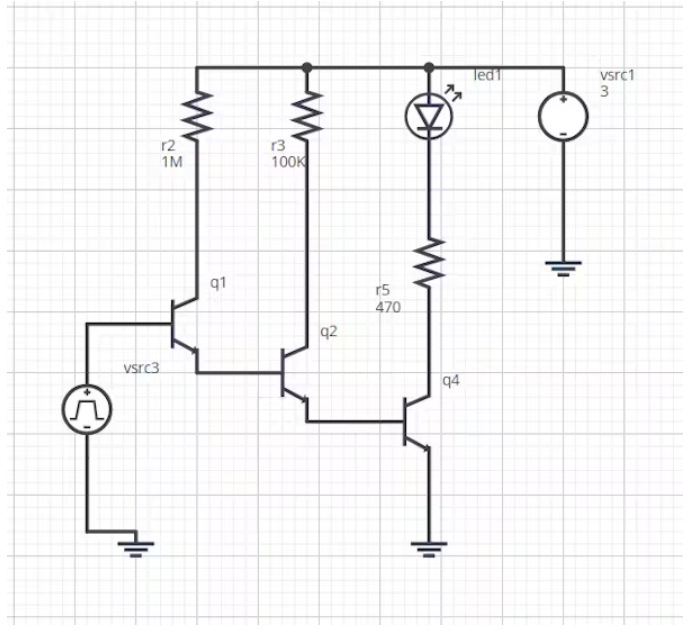

交流電壓測試原理圖

非接觸式交流電壓測試儀由三個BC849B晶體管級聯組成，最終增益是每個晶體管增益的乘積?？傇鲆? Gain1 * Gain2 * Gain3。

對于BC849B晶體管，平均增益為220，總體平均增益為10.48E+6。由于同一增益帶內晶體管之間的增益變化，總增益可能高于或低于此值。

被檢測的交流電壓(~3*Vbe min)，通過源線絕緣和~2x10E16 (Ωm)的空氣電阻率與晶體管基極直接接觸隔離，受溫度和濕度的影響，基極電流非常低。

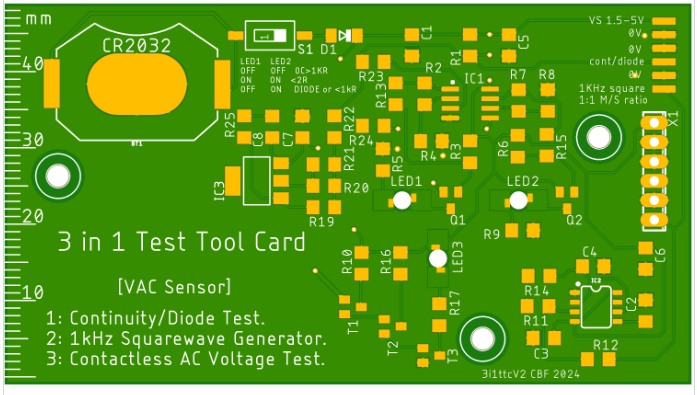

天線而不是一個單獨的電線長度是一個集成的銅走線線圈在反面的PCB。

在這個例子中，Ib1 = 100pA將變成Ic3 = ~1mA。

前兩個晶體管中的電阻限制了集電極的最大電流。

當VR1 = 3V - (Vce + Ve[發射極距地面約2* Vbe])時，1MR < 3uA。

100kR < 30uA, VR2 = 3V - (Vce +Ve[發射極在地面上為Vbe])。

470R < 6.4mA(以Vce和LED為準)。

由于供電電路的電池電壓只有3V，為了減少電流消耗，建議使用低電流的高效率LED。

使用方法只需要打開測試工具，并將其與天線一起靠近連接到電源交流電源的電纜或電線，LED將在此基礎上發光。

2: 1kHz方波發生器

頻率發生器

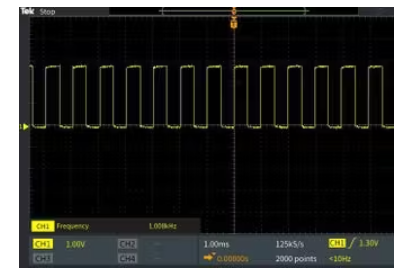

1khz穩定輸出

信號發生器可用于音頻和中頻級的故障排除，因?yàn)闊o限數量的奇諧波頻率延伸到基頻之外。

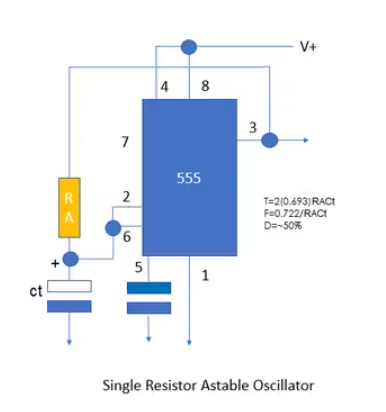

方波發生器是基于一個定時器(555或同等)，使用一個電阻和一個電容器，以1:1的標記空間比創建一個1khz的方波。

在這種配置中，控制引腳連接到電容，以使該引腳與外部噪聲脫鉤，該引腳可用于改變外部閾值電壓。

Reset引腳連接到V+。

觸發器和閾值連接在一起，這些連接到一個輸入，每個2個內部比較器。

每個比較器都有第二個輸入，連接到串聯的三個5k電阻的分接點之一。一個比較器的負輸入設為2/3 V+，而另一個比較器的正輸入設為1/3 V+。

電容、電阻(CR)、網絡的中點連接到觸發和閾值的兩個連接點，電阻連接到輸出端。

去耦電容(1uF和100nF)連接在器件電源處。

如果我們開始假設輸出是高的(它同樣可以開始低)，電容器開始通過電阻充電，直到電壓達到2/3 V+，這導致觸發器改變狀態并切換輸出低。電容器通過電阻放電，直到電壓達到1/3V+，導致觸發器改變狀態，輸出變高。

只要施加功率，輸出將交替切換高然后無限期低。

對于所需頻率，CR值為100nF和7K1(包括5k1+2k)。

頻率可以通過以下方式計算：

頻率= 1/(1.4*CR) = 1/(1.4*100nF * 7K1) = 1006.03Hz。測量為1008Hz。

定時器的輸出端有一個1KR串聯電阻連接，防止連接短路時輸出過載。

3:連續性/二極管測試人員

連續性/二極管測試

連續性/二極管測試，顧名思義，檢查連續性<=2R和二極管。

指示由兩個LED給出，每個功能一個到下表：

?二極管狀態

?off off開路。

?on on連續性<=2R

?二極管關斷或小于1kR

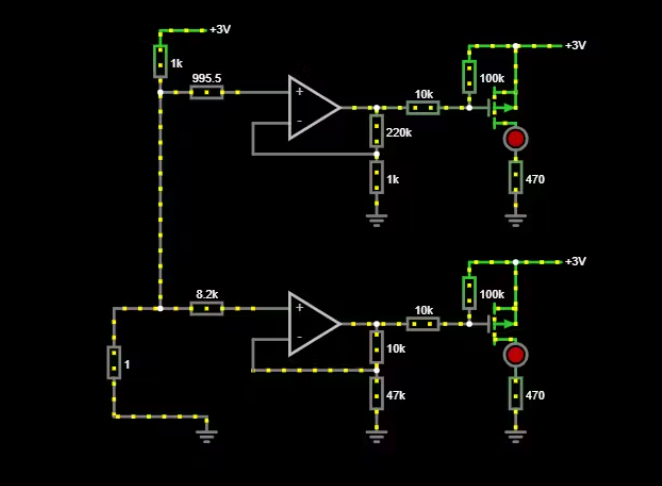

該測試元件的兩個部分是使用雙運算放大器創建的，每個功能分配一個放大器。

OPAMP是一款微功率放大器，工作電壓范圍為1.8至5.5V，非常適合使用3V紐扣電池。這是一個軌對軌運放，它將在有限的電源電壓下最大化輸出范圍。

考慮到低偏置電流(IB)和低偏置電壓(Vos)。

連續性測試儀。

這使用一個配置為非反相的放大器，電壓增益(Av)為~221

Av = 1 + Rf/R2 = 1 + 220k/1k = 221

由于被測電壓<10mV，增益221，需要考慮偏置對輸出電壓的影響。

考慮一，Vout_Ib = Ib*Rf = 200pA*220K = 44uV

考慮Vos， Vout_Vos = Vos*(1 + Rf/R2) = 5uV*(1 + 220k/1K) = 1.105mV

在這種情況下，最大的影響是由于Vos。

非反相輸入連接到一個1k的上拉電阻，當連接到被評估的元件時，形成一個潛在的分壓器。

輸入電阻為1R時，輸入電壓Vin = (Ri/Rt)*Vs = (1/1001)*3 = 2.997mV

輸出為2.997mV * 221 = 662.337mV。

由于Vout_Vos的誤差等于(Vout_Vos/Vout)*100 = (1.105mV/ 662.337mV)*100 = 0.1668%或1.668mR

1K電阻為1%，因此1K +/- 10R等于輸出的+8/-6.6 mv變化或+12.1/-9.9 mr

如果我們考慮電源電壓從3V降低到2V的影響

輸入電阻為1R時，輸入電壓Vin = (Ri/Rt)*Vs = (1/1001)*2 = 1.998mV，變化為-50%或-1mV/V。

我們可以通過使用電流源驅動被測器件(DUT)來減少由于電源變化對電位分壓器的影響。所選的一個被指定為1.2V的電源電壓。

盡管如此，連續性/二極管測試的最小電源限制是1.8V的OPAMP

連續性指示

這是使用電壓為-1V至-3V的pet實現的。

當輸入到放大器開路(OC)時，輸入被輸入上拉電阻拉到電源。

因此，輸出為~3V，電源為~0V， fet關閉。

輸入端接1R，輸出為662.337mV。

輸出連接到具有10K和100k拉至3V的電位分壓器，中心抽頭連接到柵極。

柵極電壓(Vg) = (100k/110k)*(662.337mV-3V) = -2.13V (wrt電源)，接通pet點亮連續性測試LED。

短路(SC)時，在輸入端輸出為~0V， Vg = (100k/110k)*-3V = -2.73V (wrt電源)。照亮連續性測試LED。

二極管測試人員。

這使用另一個放大器配置為非反相，電壓增益(Av)為~1.2

對于Vf ~0.6V的小信號二極管，輸出為~728mV。

二極管指示

當輸入到放大器開路(OC)時，輸入被輸入上拉電阻拉到電源。

因此，輸出為~3V，電源為~0V， fet關閉。

用一個信號二極管連接到輸入端(陽極到輸入端，陰極到0V)，并正向偏置。

輸出為~728mV(對于~0.6V的輸入Vf)，并連接到具有10K和100k拉至3V的電位分壓器，中心抽頭連接到柵極。

柵極電壓(Vgi) = (100k/110k)*(728mV-3V) = -2.065V (wrt電源)，接通pet點亮二極管測試LED。

短路(SC)時，在輸入端輸出為~0V， Vg = (100k/110k)*-3V = -2.73V (wrt電源)。這也照亮二極管測試LED，但與連續性LED一起，指示短路(SC)。

4:操作

在對任何動力設備進行診斷測試之前，了解對用戶和設備的風險以及對個人防護裝備的需求，如果有疑問，請?jiān)陂_始之前尋求專家建議。

電源由CR2032硬幣電池提供，操作由非閉鎖按鈕啟動。

可選地，外部電源可以連接到VS引腳(1.5至5.5V)，該引腳通過開關和反向偏置二極管與硬幣電池隔離。

但是，使用VS引腳時要小心，因?yàn)槌^最大輸入電壓會對元件造成損壞。

連接到PCB可以在邊緣手指或頭引腳。

建議焊接二極管/二極管測試的連接，以消除附加電阻。

使用非接觸式交流電壓指示燈時，請將手指遠離PCB背面的線圈，以防止錯誤指示。不要將其直接連接到市電交流電，因?yàn)檫@會對組件和用戶造成損害。

二極管測試器只能在無電源電路上使用。

信號注入器用于低壓供電電路，但根據要求，可能需要衰減，放大和/或用合適的電路(例如電容器網絡)隔離輸出，以避免輸出反向偏置，從而導致?lián)p壞。
