1. 引言

近年來，物聯網(Internet of Things, IoT)技術的快速發展改變了各行各業，讓設備之間實現了無縫連接和智能互動。從傳感器到智能家電，物聯網設備需要與云服務進行高效通信，以傳輸數據、接收指令并實現遠程管理。這一轉變促使了專門針對物聯網部署需求開發的專業物聯網平臺和通信協議，如CoAP (Constrained Application Protocol)、AMQP (Advanced Message Queuing Protocol)、DDS (Data Distribution Service)、WebSocket等。除上述協議外，MQTT (Message Queuing Telemetry Transport)因其適應資源受限設備、簡單易用的設計、強大的消息傳輸能力和廣泛的應用支持而成為物聯網通信的常用選擇。它不僅滿足了各種物聯網設備和應用程序之間實時通信的需求，還提供了靈活的部署和擴展選項，適應了不同規模和復雜度的物聯網解決方案[1]。

Paho MQTT是一個開源的MQTT庫，由Eclipse Paho項目提供支持。它提供了多種編程語言的實現，包括C、C++、Java、Python等，旨在幫助開發者輕松地在各種設備和平臺上實現MQTT通信協議。本文專注于將Paho MQTT客戶端庫移植到OpenHarmony項目中的LiteOS內核處理器上，如海思Hi3861芯片，實現與云平臺的連接。在OpenHarmony項目的LiteOS內核處理器上集成MQTT不僅增強了設備與云端高效通信的能力，還為創建互聯物聯網生態系統的整體目標作出了貢獻。

2. MQTT協議

MQTT協議是一種輕量級的、基于發布/訂閱模式的消息傳輸協議，最早由IBM開發于1999年，用于傳感器和施工機器之間的通信。隨后，協議被開放，成為OASIS (Organization for the Advancement of Structured Information Standards，結構化信息標準推動組織)標準，并在眾多物聯網應用中得到廣泛應用。MQTT協議在物聯網領域起初設計用于傳感器網絡和設備間的低帶寬、高效率通信。其輕量級和簡單的發布/訂閱模式使得設備能夠節省能源和帶寬，適用于智能家居、工業自動化和智能城市等多種場景。

2.1. MQTT的架構

MQTT的客戶端是消息發布者或者消息訂閱者，它們與MQTT Broker進行通信來實現數據的傳輸和接收[2]?？蛻舳丝梢允歉鞣N設備或應用程序，包括傳感器、嵌入式設備、移動應用等。MQTT的客戶端和Broker之間的關系如圖1所示。

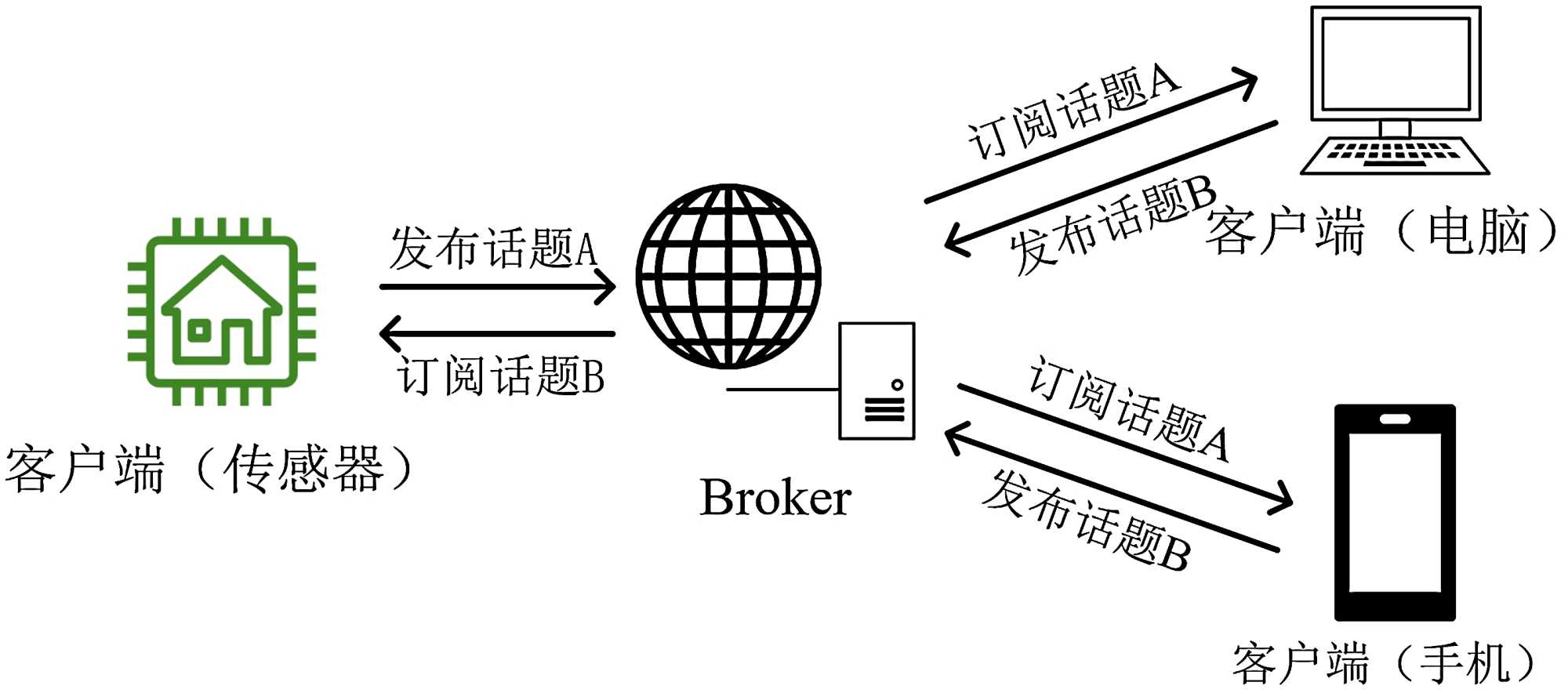

Figure 1. MQTT network architecture

圖1. MQTT網絡架構

客戶端在MQTT中的主要功能包括：

發布消息：客戶端可以向Broker發布(或發送)消息，消息可以是任何格式的數據，通常包含有用的傳感器數據、控制命令等。

訂閱主題：客戶端可以向Broker訂閱(或接收)特定的主題(Topic)，通過主題來過濾和接收感興趣的消息。主題可以使用通配符來實現更靈活的訂閱規則。

接收消息：客戶端通過訂閱主題，可以接收來自Broker轉發的消息，并進行相應的處理和分析。

客戶端可以選擇不同的消息服務質量(QoS)級別來控制消息傳遞的可靠性和效率，包括至多傳遞一次(QoS 0)、至少傳遞一次(QoS 1)、恰好傳遞一次(QoS 2)。

MQTT的Broker是中介服務器，負責管理客戶端之間的消息傳遞。Broker接收來自發布者(發布消息的客戶端)的消息，并確保將這些消息按照訂閱者(訂閱消息的客戶端)的需求正確分發。Broker在MQTT協議中的關鍵作用包括：

消息路由和分發：根據訂閱關系，將發布者發送的消息分發給所有訂閱了相關主題的客戶端。

連接管理：管理客戶端的連接和狀態，確保每個連接的可靠性和安全性。

QoS管理：根據客戶端設置的QoS級別，確保消息的按時傳遞和確認。

2.2. MQTT的報文

為了讓客戶端和Broker之間進行通信，MQTT協議定義了不同類型的消息(稱為報文)，如CONNECT、CONNACK、PUBLISH、PUBACK、SUBSCRIBE、SUBACK、UNSUBSCRIBE等。報文包含固定報頭、可變報頭(部分報文包含)、負載(部分報文包含)。固定報頭定義了報文類型、控制標志和后續數據長度，可變頭部則依據報文類型規定了各自的詳細信息，如后續消息內容、QoS級別等。負載用于攜帶實際數據內容。這種設計使得MQTT能夠在各種網絡條件下高效傳輸消息，并支持靈活的通信需求和服務質量保證。

3. Paho MQTT庫

3.1. 簡介

Paho項目致力于提供開源的、可擴展的消息傳遞協議實現，支持M2M (Machine-to-Machine)和物聯網的各種應用。它特別關注設備連接中的物理限制和成本問題。Paho MQTT C是Paho項目的一部分，是專門為C語言開發的MQTT客戶端庫。Paho MQTT C庫旨在提供一個可靠、高效的實現，使開發者能夠輕松地在C語言環境中實現MQTT的發布和訂閱功能[3]。

3.2. 庫文件內容

應用于嵌入式的Paho MQTT C庫文件中，能夠被移植的代碼位于MQTTPacket、MQTTClient-C、MQTTClient文件夾。

MQTTPacket文件夾包含了MQTT協議報文的解析和封裝功能。這些文件提供了處理MQTT協議中不同報文(如CONNECT、PUBLISH、SUBSCRIBE等)的代碼實現。它們負責將MQTT消息編碼為字節流(序列化)，或者將接收到的字節流解析為可操作的消息(反序列化)。

MQTTClient-C文件夾包含了MQTT客戶端的C語言實現的核心部分。這些文件實現了MQTT客戶端的連接、發布、訂閱、斷開連接等功能。它們是構建在MQTTPacket基礎之上的更高級別的抽象，提供了一個易于使用和集成的MQTT客戶端接口。在移植過程中，我們需要對這個文件夾中的一些網絡接口進行修改，才能利用其中的函數正常地與服務器通信。

MQTTClient是一個最初為mbed編寫的C++庫，現已移植到其他平臺上使用。該庫基于并且需要MQTTPacket。對于僅使用C語言的系統來說，可以忽略此文件夾。

表1說明了MQTTPacket文件夾中與客戶端有關的文件的作用。

Table 1. The role of files in the MQTTPacket folder

表1. MQTTPacket文件夾中的文件作用

由于這些文件只負責處理報文格式，不涉及與單片機有關的通信接口，因此在移植過程中直接復制到工程中即可，不需要修改。

MQTTClient-C文件夾中使用的主要是MQTTClient.c文件。該文件是MQTT客戶端庫的核心實現，負責實現MQTT協議的各種功能，提供了連接Broker、發布和訂閱消息等高級抽象接口。它通過調用MQTTPacket文件夾中的程序來封裝報文，并通過調用相關的網絡接口將這些報文發送出去。在該文件中，初始化函數MQTTClientInit()需要調用Network結構體來傳入有關Socket網絡接口。該結構體涉及到Socket接口編號、接收函數、發送函數。因此需要編寫程序來初始化Socket接口，并編寫接收和發送函數，以供MQTTClient.c文件中的函數調用。還需要編寫供超時判斷用的計時函數。

3.3. 移植說明

官方的MQTTClient-C文件夾中已經打包好了一些例程，它們適配于FreeRTOS、Linux、CC3200。移植時需要依據這些例程編寫一個程序文件(此處名稱為Hi3861_PahoMQTT.c)，為MQTTClient.c文件中的函數配置好網絡接口和計時函數。網絡接口利用Socket通過TCP的方式連接到服務器并進行通信，計時函數用于通信超時判斷。要編寫的文件中的程序內容如表2所示。

圖2通過發布消息的流程來說明在Hi3861_PahoMQTT.c文件中增加的程序的作用。

Table 2. Programs that need to be written during migration

表2. 移植時需要編寫的程序

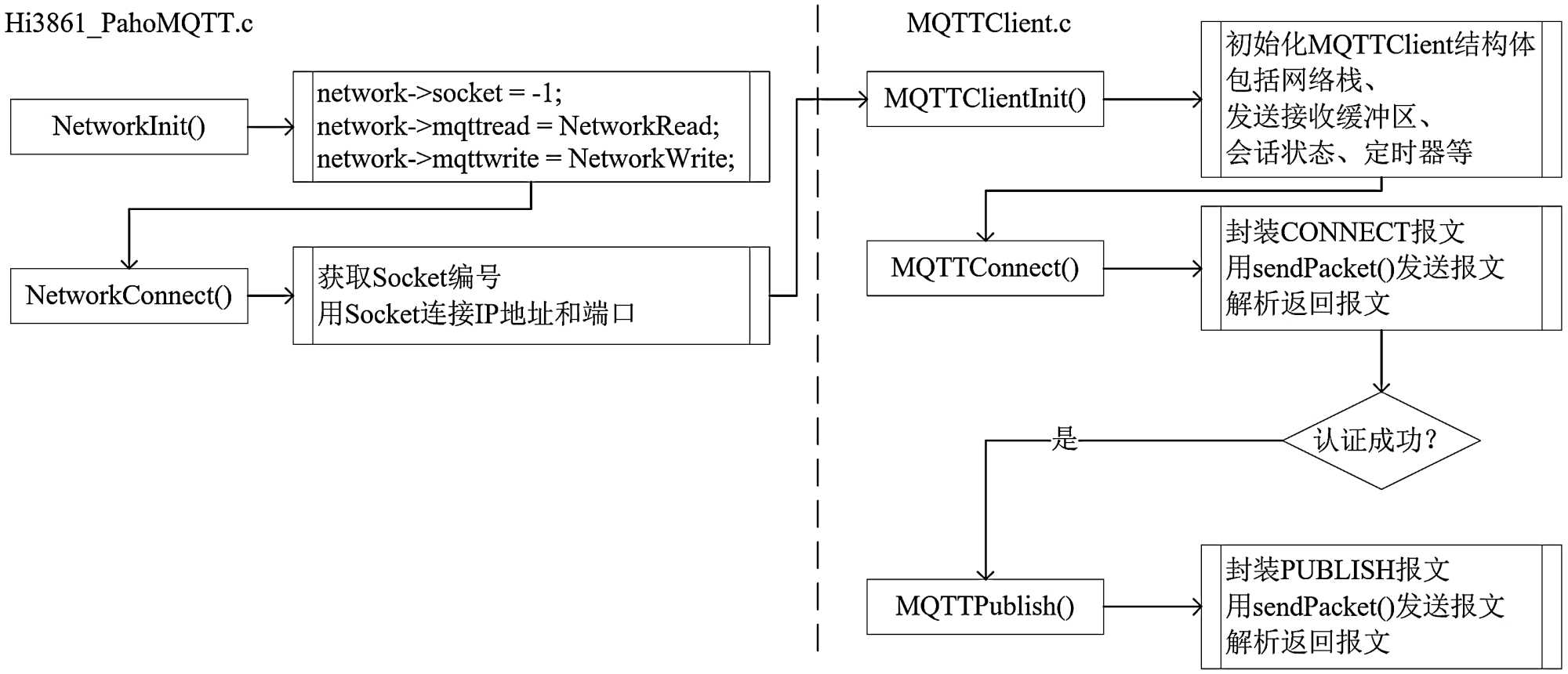

Figure 2. The process of publishing messages using the paho.mqtt.c library

圖2. 利用paho.mqtt.c庫發布消息的流程

從圖2中可以看到，為了移植嵌入式的Paho MQTT C庫而新增的幾個函數的主要作用是初始化Socket接口、設置利用Socket進行接收和發送數據的函數，然后利用Socket連接服務器。配置完成后，設備后續與MQTT Broker進行連接認證、發布消息都依靠的是MQTTClient.c文件中的相關函數。這些函數通過調用MQTTPacket文件夾中的函數來進行報文的封裝或解析，利用與Socket相關的函數進行數據的接收和發送。

4. 在Hi3861上移植Paho MQTT

Hi3861是海思推出的一款支持WiFi功能的處理器，其內核采用OpenHarmony架構下的LiteOS操作系統[4]。在官方提供的工程文件中，已經實現了在LiteOS系統下的WiFi連接接口和用于實現TCP/IP協議棧的LwIP (Light weight IP)庫。通過調用這些接口，Hi3861可以連接到WiFi熱點上面，獲取到IP地址，并創建Socket套接字[5]。移植前需要將Paho MQTT C庫相關文件復制到工程中，并設置好BUILD.gn項目構建文件。

在LiteOS操作系統中，setsockopt()函數用于配置套接字的選項，如協議級別、接收發送的超時時間、保活機制等，recv()用于從Socket接收數據，send()用于向Socket發送數據。因此，在第3.3節提到的NetworkRead()函數中需要先通過setsockopt()設置接收超時時間，然后調用recv()函數進行數據的接收；在NetworkWrite()函數中需要先通過setsockopt()設置發送超時時間，然后調用send()函數進行數據的發送。LiteOS中的socket()函數用來創建一個新的套接字(Socket)，connect()函數用于在客戶端套接字上建立與遠程服務器的連接。因此這兩個函數需要在NetworkConnect()函數中對這兩個函數進行調用，從而連接到云平臺的服務器上。

另外還需要移植用于超時判斷的定時器相關函數，方法主要是通過內核Tick計數獲取函數osKernelGetTickCount()和系統定時器計數獲取函數osKernelGetSysTimerCount()，配合計數頻率來計算秒數和微秒數，這涉及到對MQTTClient.c中的TimerIsExpired()、TimerCountdownMS()、TimerCountdown()、TimerLeftMS()這幾個函數的重定義。

配置好MQTTClient.c中的函數接口后，即可調用MQTTClient.c中的相關函數進行MQTT的認證、訂閱、取消訂閱、發布、接收相關操作了。

5. 實驗部署

本文采用華清遠見研發的FS-Hi3861開發板進行Hi3861工程的部署，使用華為云平臺的設備接入IoTDA資源作為MQTT服務器。

首先需要在華為云的設備接入IoTDA資源中創建產品及相關屬性、命令。屬性為設備上報的數據，命令為向設備下發的數據，這兩種數據的話題和格式是不一樣的。然后注冊一個設備，獲取到設備的鑒權信息，包括客戶端ID、用戶名、密碼。

設備需要利用MQTTClient.c中的MQTTConnect()函數包裝好鑒權信息，與服務器進行認證。認證通過后，在華為云中會顯示設備處于在線狀態。然后，設備可以利用MQTTPublish()函數按照華為云規定的格式向指定的話題發布屬性數據。設備還可以利用MQTTSubscribe()函數訂閱指定的話題，并通過MQTTRun()函數接收云平臺下發的數據。

6. 未來工作

本文以Hi3861為例，介紹了在OpenHarmony項目的LiteOS內核上面通過移植Paho MQTT連接MQTT云平臺的方法。由于云平臺通常使用JSON格式進行數據傳遞，因此在未來的項目中，將通過移植cJSON庫的方式進行數據的序列化和反序列化，從而更加方便地傳輸傳感器數據并解析相關指令。另外，為了便于傳感器網絡的建立，未來的項目將探討利用Hi3861進行Mesh組網，從而擴展傳感范圍的方式。為了適應低功耗需求，未來的項目也將探討低功耗WiFi模式下MQTT的應用。
