一個經濟實惠的，arduino驅動的2D打印機，用于精度，學習和創造力-完美的制造商，學生和教育工作者!

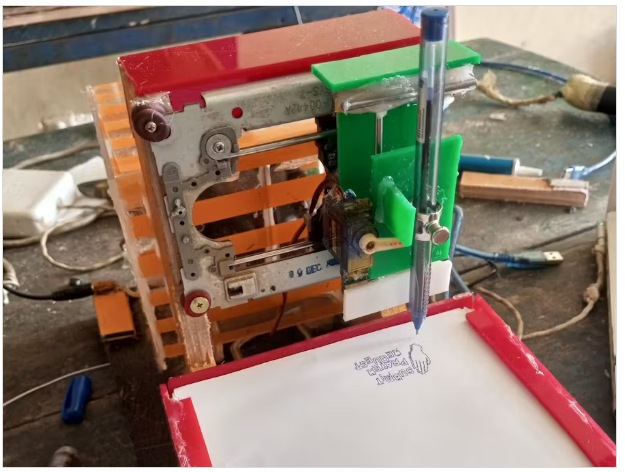

Arduino 2D打印機是一種低成本的DIY數控繪圖機，它使用DVD步進電機沿著X-Y軸移動筆或標記，在紙上復制數字設計。

我為什么要這么做?

我想為學生和創客創造一種經濟實惠的方式，讓他們在沒有昂貴設備的情況下探索CNC技術、編碼和機器人技術。通過重新利用DVD步進電機，該項目還促進了可持續性和回收利用。

我是如何做到的

步驟1:

在構建之前，使用Fusion 360來設計您的2D打印機。這一步確保了精度，識別了潛在的挑戰，并允許R迭代改進。我選擇了Fusion 360來可視化整個裝配，包括伺服電機的位置和框架結構。

步驟2：建立您的打印機框架和安裝組件

制作框架：

使用Fusion 360設計作為切割和組裝膠合板的指導。

注意精確的無縫配合。

組件放置:

參照Fusion 360設計定位步進電機、Arduino板和外圍設備。

安全附件:

將部件牢固地固定在機架上，以防止振動。

整理和布線整齊。

初步測試:

在組裝完成之前，進行初步測試以驗證連接是否正確。

最后的檢查:

確認與Fusion 360設計的一致性。

確?？蚣軋怨?，沒有任何彎曲。

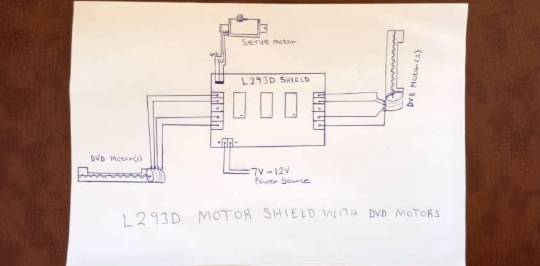

步驟3：將L293D屏蔽連接到DVD電機和伺服電機

現在，讓我們繼續進行實際實現。在此步驟中，您將把L293D屏蔽連接到DVD電機。此外，您將把伺服電機集成到系統中。這一步對于實現對2D打印機運動的精確控制至關重要。

連接L293D屏蔽到DVD電機：

?拆卸DVD電機：小心地將電機從其原始外殼中拆卸下來，確保您保留了必要的組件。

?L293D屏蔽連接：將DVD電機連接到L293D電機驅動屏蔽上。L293D屏蔽作為Arduino和電機之間的接口，促進控制運動。

?接線配置：確保接線符合L293D屏蔽和DVD電機的規格。此步驟為無縫集成建立可靠連接。

添加伺服電機：

?伺服電機集成：將伺服電機集成到系統中。伺服電機的精確控制對于某些功能是無價的，為您的2D打印機增加了多功能性。

?安全連接：確保伺服電機與控制板之間的連接安全穩定。這一步對于印刷過程中的精確定位至關重要。

測試連接:

?檢查接線：仔細檢查所有連接以確保準確性。錯誤的接線會導致不穩定的行為，所以注意細節是至關重要的。

?測試運動：使用Arduino代碼執行簡單的運動，以驗證DVD電機和伺服電機是否按預期響應。這個初步測試確保您的硬件設置在正確的軌道上。

步驟4：上傳代碼到Arduino板

現在，讓我們繼續對Arduino板進行編程，為我們的2D打印機帶來智能。

獲取守則：

檢索為2D打印機設計的Arduino代碼。這段代碼指示了Arduino如何控制步進電機進行精確的運動。

Arduino連接:

使用USB電纜將Arduino板連接到您的計算機。

打開Arduino IDE：

在計算機上啟動Arduino IDE。

加載代碼：

在Arduino IDE中打開代碼文件。

檢查代碼以了解其功能。

選擇板和端口：

在Arduino IDE中，選擇正確的板類型(例如Arduino Uno)和端口。

上傳代碼:

點擊“上傳”按鈕將代碼傳輸?shù)?a href="/tags/Arduino" target="_blank">Arduino板上。

監視IDE是否有任何錯誤消息。

驗證成功:

通過在IDE中檢查“完成上傳”消息來確認上傳成功。

步驟5：圖像到g代碼：Inkscape轉換

現在，讓我們使用Inkscape將圖像集成到我們的項目中，并將它們轉換為2D打印機的g代碼，打開Inkscape并導入您想要用2D打印機繪制的圖像。

圖像調整:

縮放、調整大小或?qū)nkscape中的圖像進行任何必要的調整。

確保圖像符合Fusion 360設計定義的可打印區域。

跟蹤圖片:

利用Inkscape中的跟蹤功能將圖像轉換為矢量格式。

調整設置以達到所需的細節水平。

保存為SVG：

將跟蹤圖像保存為SVG文件。這種文件格式對于生成g代碼至關重要。

生成刀位點:

使用g代碼生成器(如CNCjs或其他適當?shù)能浖?將SVG文件轉換為g代碼。

根據打印機的規格配置G-code參數。

節省刀位點:

將生成的G-code文件保存到2D打印機可訪問的位置。

步驟6：用字體打印你的設計

Pronterface是一個用戶友好的界面，可以無縫地上傳您的設計的g代碼表示，配置基本的打印設置，然后在arduino控制的2D打印機上啟動打印過程，將您的數字創作轉化為有形和精確的藝術品。

本文編譯自hackster.io
