補償電源是指通過在電力系統中增加電容來補償無功功率，從而提高功率因數，改善供電品質，減少電力損失，延長設備壽命，并滿足電力系統對無功補償?shù)谋O(jiān)測要求。??

補償電源的工作原理主要是通過在電力系統中增加電容來補償負載所需的無功功率。電力系統的負載多數是電感性的，這會導致電力系統消耗無功電力，使負載電流相位滯后于電壓。通過在系統中增加電容，可以改善功率因數，減少線路損耗，并滿足電力系統對無功補償?shù)谋O(jiān)測要求。

補償電源的應用場景和效果

?改善供電品質?：通過補償無功功率，可以提高供電系統的電壓穩定性和電流質量。

?減少電力損失?：提高功率因數后，線路總電流降低，從而減少供電端與用電端的電力損失。

?延長設備壽命?：減少設備和線路的負荷，降低溫度，延長使用壽命。

?滿足監測要求?：消除因功率因數過低而產生的罰款。

靜止無功補償裝置(SVC)

靜止無功補償裝置(SVC)是一種重要的無功補償設備，它可以通過調節電抗器和電容器的容量來濾除電網諧波，并保持在較高的功率因數。SVC通常由固定電容器、固定電抗器和可控硅電子開關組成，能夠?qū)崿F(xiàn)連續調節無功功率。

隨著電子技術的飛速發展，現代電子測量裝置往往需要負電源為其內部的集成電路芯片與傳感器供電。如集成運算放大器、電壓比較器、霍爾傳感器等。

負電源的好壞很大程度上影響電子測量裝置運行的性能，嚴重的話會使測量的數據大大偏離預期。目前，電子測量裝置的負電源通常采用抗干擾能力強，效率高的開關電源供電方式。以往的隔離開關電源技術通過變壓器實現負電壓的輸出，但這會增大負電源的體積以及電路的復雜性。而隨著越來越多專用集成DC/DC控制芯片的出現，使得電路簡單、體積小的非隔離負電壓開關電源在電子測量裝置中得到了越來越廣泛的應用。因此，對非隔離負電壓開關電源的研究具有很高的實用價值。

本文旨在幫助設計人員了解DC-DC補償?shù)墓ぷ髟?、補償網絡的必要性以及如何使用正確的工具輕松獲得有效的結果。該方法使用LTspice中的一個簡單電路，此電路基于電流模式降壓轉換器的一階(線性)模型。使用此電路，無需執行復雜的數學計算即可驗證補償網絡值。

設計DC-DC轉換器時，應仔細選擇FET、電感、電流檢測電阻和輸出電容等元件，以匹配所需的輸出電壓紋波和瞬態性能。在設計功率級之后，閉合環路也很重要。DC-DC電源包含一個使用誤差放大器(EA)的負反饋環路。在負反饋系統中傳播的信號可能會在其路徑中遇到極點和零點。單個極點會使信號相位減小約90°，并使增益斜率減小-20 dB/Dec，而單個零點會使相位增加約90°，并使增益提高+20 dB/Dec。如果信號的相位減小-180°，則負反饋環路可能變成正反饋環路并發生振蕩。保持環路穩定并避免振蕩是電源的設計準則。

測試DC-DC穩定性的方法有兩種。第一種是頻率響應分析(FRA)，此方法將會創建波特圖。第二種方法是時域分析，此方法將會使負載電流發生瞬變，并可觀察到輸出電壓的欠沖和過沖響應。為了實現穩定的設計，應確保避免相位降低-180°的情況，并保持相位裕量(PM)大于45°。相位裕量為60°是較為理想的情況。當電源設計的帶寬(BW)較寬時，器件對電流負載變化的響應會更快。電源的帶寬是0 dB增益與頻率軸交點的頻率。該頻率也稱為交越頻率Fc，可觀察到其相位高于45°。DC-DC轉換器的帶寬是其開關頻率Fsw的導數，通常在Fsw/10 < Fc < Fsw/5的范圍內。越趨近于Fsw/5則意味著帶寬越寬，實現起來也會更難。帶寬越寬，相位越低，因此需進行設計權衡。增益裕量(GM)是指Fsw/2和–180°處的負增益，-8 dB或更高的值將能很好地衰減可能的開關噪聲，或減小相移-180°時的增益可能性。我們希望以-20 dB/Dec的斜率穿過0 dB點。

圖1.波特圖，顯示了帶寬、相位、增益裕量和0 dB時的交越頻率Fc

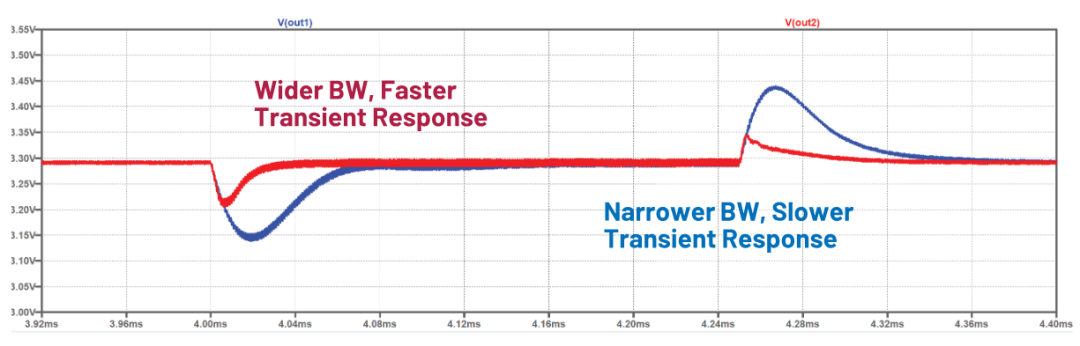

圖2.電源帶寬越寬，器件對電流負載變化的響應越快

功率級LC濾波器

功率級LC濾波器是指給定拓撲(降壓、升壓等)的電感和等效輸出電容。各種拓撲常用的架構有兩種：電壓模式(VM)和電流模式(CM)。VM架構和CM架構中的同一LC濾波器會產生不同行為。簡單說來，用于VM架構的LC濾波器會增加兩個極點。CM架構額外包含一個電流檢測反饋路徑，有助于消除LC濾波器的雙極點。VM架構則難以做出補償，因為LC雙極點需要更多的零點來抵消雙極點效應，因此需要更多元件。

降壓VM架構和LC頻率行為 由于等效輸出電容CEQ及其等效ESR (ESREQ)，LC濾波器將導致增加兩個極點和一個零點：

LC濾波器雙極點位置與LC寄生電阻無關。電感和等效電容值越大，雙極點位置就會越靠近頻率軸的原點0 Hz。如果CEQ及其ESREQ值較高，則LC濾波器零點頻率位置將向左移動或更接近0 Hz。VM中的LC濾波器行為如圖3所示，其仿真結果如圖4所示。紅線和藍線之間的差異是電容ESR值造成的，分別為1 mΩ和100 mΩ。Fr位置相同，因為LC值沒有改變，但零點位置因ESR值的改變而變化。

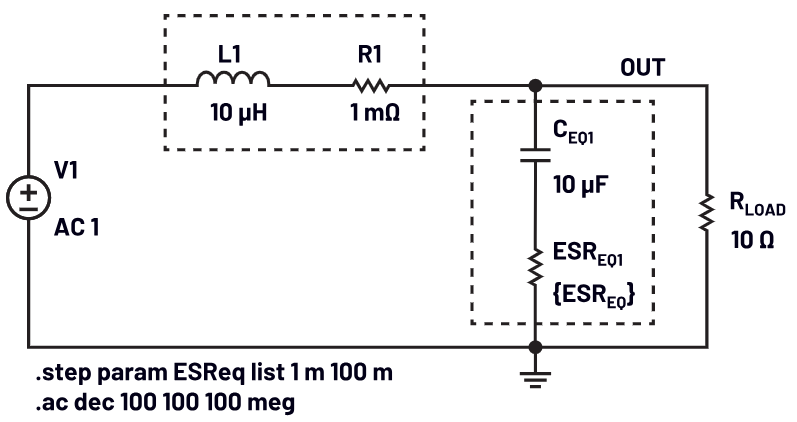

圖3.VM降壓LC濾波器行為的簡化模型電路

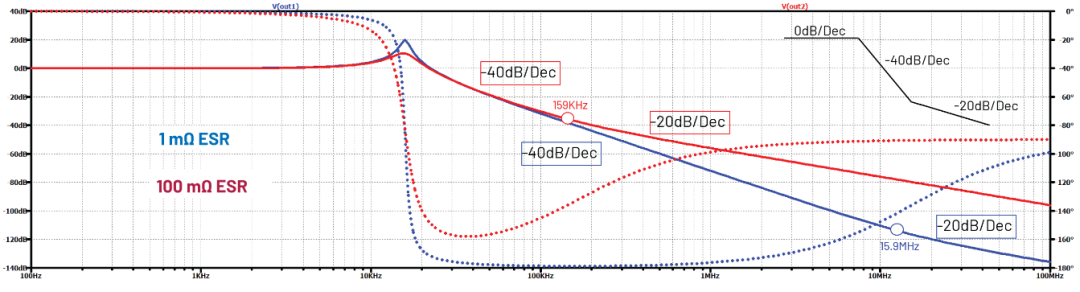

圖4.簡化VM降壓LC濾波器行為的仿真結果

對于VM架構，LC濾波器會增加兩個極點和一個零點。頻率響應形狀始終相同：斜率變化為0 dB/Dec至-40 dB/Dec至-20 dB/Dec。極點和零點的位置取決于電感、總電容和等效電容ESR值。

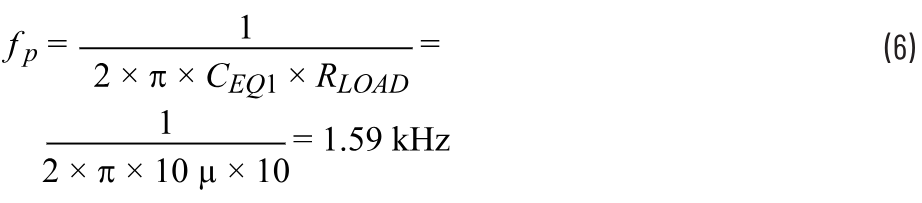

CM架構和LC頻率行為 可以通過電壓控制電流源來仿真CM中LC濾波器的頻率行為，如圖5所示。ESR在兩個數值間步進，以凸顯零點位置的差異。由下式計算得出CM降壓架構中LC濾波器的極點位置：

RLOAD為負載電阻，即輸出電壓與電流的比值。例如，若輸出電壓為5 V，負載電流為2 A，則RLOAD將等于5 V/2 A = 2.5 Ω。零點位置由等效輸出電容及其等效ESR決定。同VM架構類似，1 mΩ和100 mΩ ESR對應的兩個零點值為：

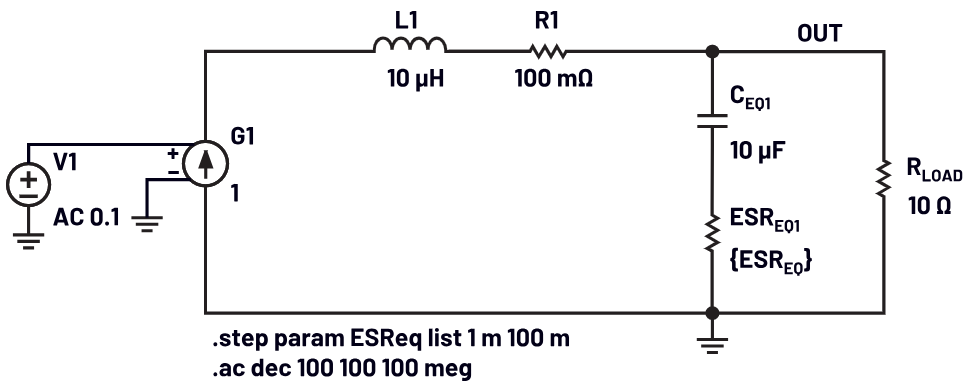

圖5.電壓控制電流源用作CM降壓的模型;ESR為步進式

對于CM架構，LC濾波器會增加一個極點和一個零點。頻率響應形狀始終相同：斜率變化為0 dB/Dec至-20 dB/Dec至0 dB/Dec。極點/零點的頻率位置取決于輸出電容、等效ESR和負載值。

補償器

LC濾波器會導致相位損失。補償網絡用于補償相位，通過向環路添加極點和零點，可抵消LC濾波器引起的相位滯后/超前和增益變化。

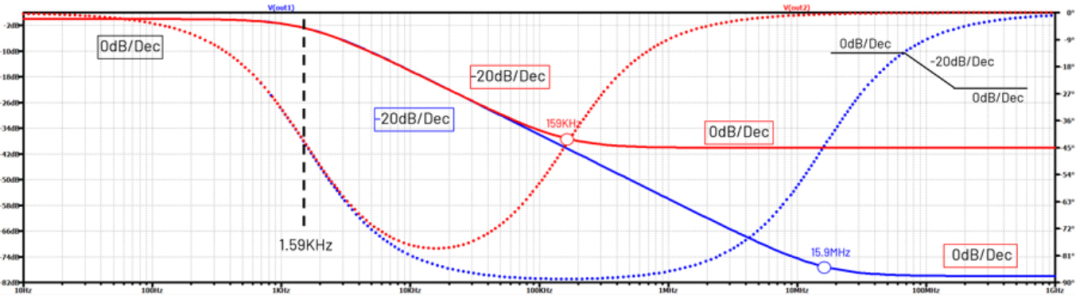

圖6.CM降壓LC濾波器頻率響應形狀的仿真

電流模式架構補償器

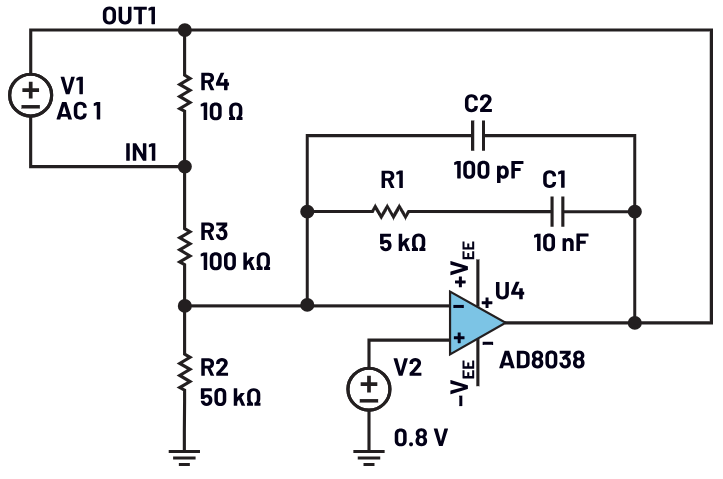

CM架構補償器稱為2型補償器。圖7所示為2型補償器。 AD8038 為EA，R2、R3為反饋電阻，R4為電阻，V1通過R4將頻率注入環路以執行FRA。補償網絡由R1、C1和C2組成。

圖7.LTspice中的2型補償器模型

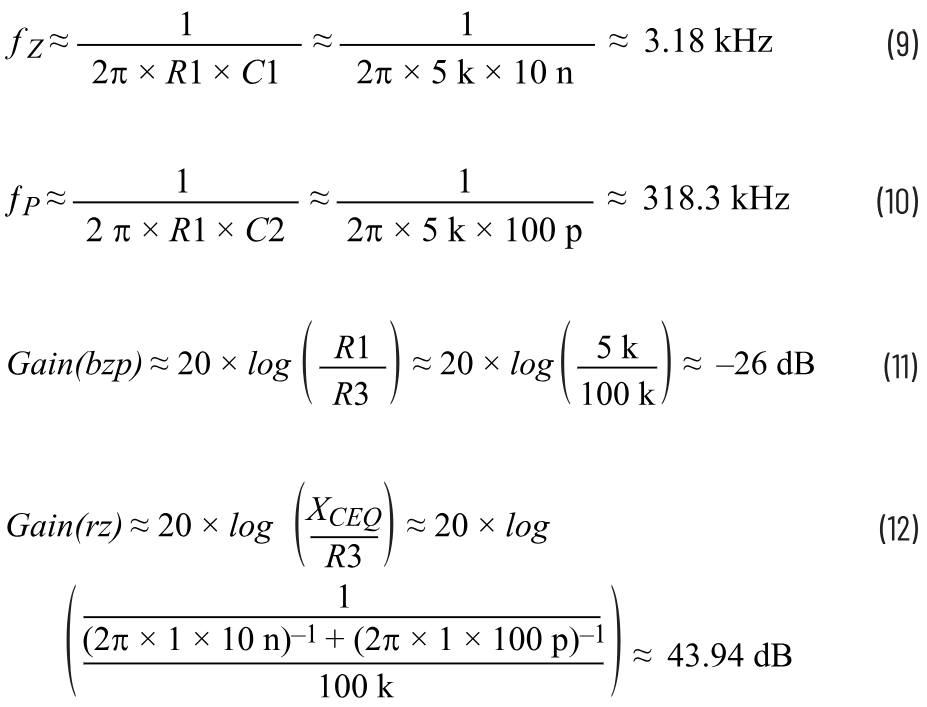

零點/極點和增益的預期結果：

Gain(bzp)為零點和極點之間的增益，由R1與R3的比值決定。Gain(rz)為直流增益。在上述計算過程中，原點處的極點使用1 Hz的頻率;因此，補償器的初始斜率為-20 dB/Dec。圖8顯示仿真結果與計算值密切相關。

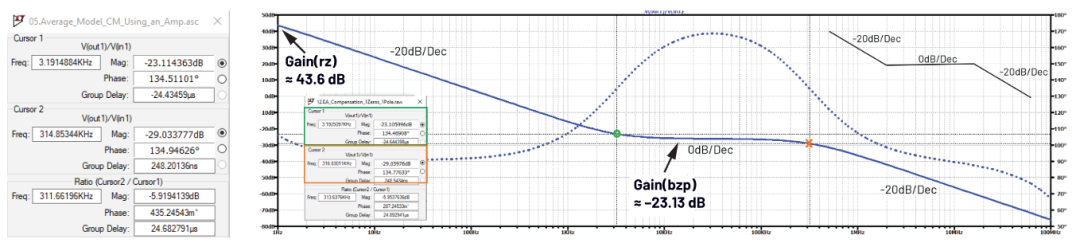

圖8.2型補償器仿真結果、極點/零點位置和斜率變化

Tips

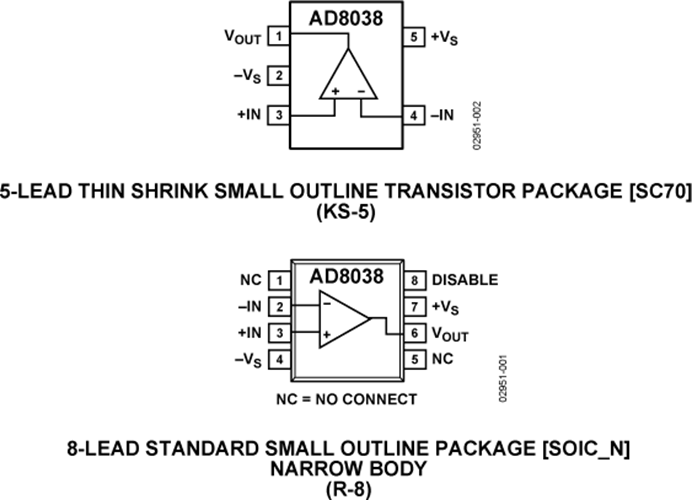

單核高速(350 MHz)電壓反饋型放大器 AD8038 可在ADI 中國在線商城直接下單采購。
