一、差分放大電路中的差模信號、共模信號

差分放大電路中輸入信號一般需要兩根線，一根是信號線，一根是地線，我們?cè)趯?shí)驗室中用函數信號發生器就是這樣操作的。這種信號在傳輸過程中，尤其是遠距離傳輸過程，不可避免會受到外界電場的干擾，這些干擾信號和實際傳輸信號都會同時被放大器放大，使得輸出端提取信號非常困難。

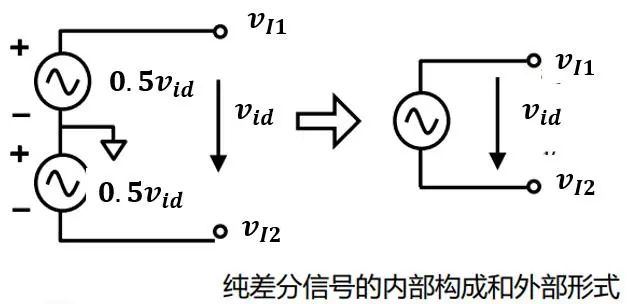

科學家們想出了一個辦法，就是將單端信號改成差分信號(Differential Signal)，也就是把輸入端的兩根線，一根作為正信號線，另一根作為負信號線，這兩根線上的信號幅度相同，相位相反。

定義1：兩根信號線之間的差值信號稱為差模信號(Differential Mode Signal)，用vd表示

在傳輸過程中，我們將兩根信號線用雙絞線的形式緊密纏繞在一起，在信號傳輸過程中，我們相信兩根線受到的干擾是相同的，那么此時，差分信號就是待測的有用信號，兩根線上幅度相同，方向也相同的信號就是干擾信號。

定義2：兩根信號中共有的信號稱為共模信號(Common Mode Signal)，用vc表示

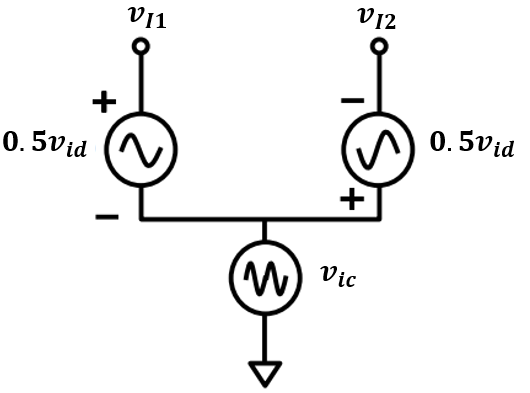

含有差模和共模的差分信號可以表示為：

從中，可以得到以下表達式：

可知，共模信號實際上是兩個信號的平均值

引入差分信號的形式，實際上希望放大器能對這兩類信號差別對待，希望能放大有用的差模信號，而抑制我們不需要的共模干擾信號。

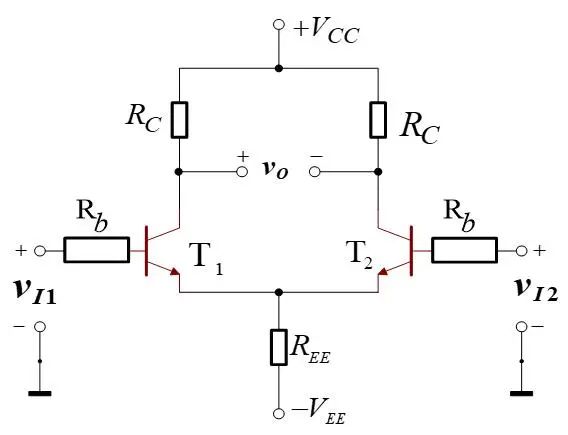

而完全對稱的差分放大器就是為了實現這個目的而設計的。用雙倍的元件換取對共模信號的抑制。

二、差分放大電路仿真分析

差分放大電路具有電路對稱性的特點，此特點可以起到穩定工作點的作用，被廣泛用于直接耦合電路和測量電路的輸入級。但是差分放大電路結構復雜、分析繁瑣，特別是其對差模輸入和共模輸入信號有不同的分析方法，難以理解，易于混淆，是模擬電子技術基礎課程的難點與重點。

差分放大電路有差模和共模兩種基本輸入信號，由于其電路的對稱性，當兩輸入端所接信號大小相等、極性相反時，稱為差模輸入信號；當兩輸入端所接信號大小相等、極性相同時，稱為共模信號。通常我們將要放大的信號作為差模信號進行輸入，而將由溫度等環境因素對電路產生的影響作為共模信號進行輸入，因此我們最終的目的，是要放大差模信號，抑制共模信號。

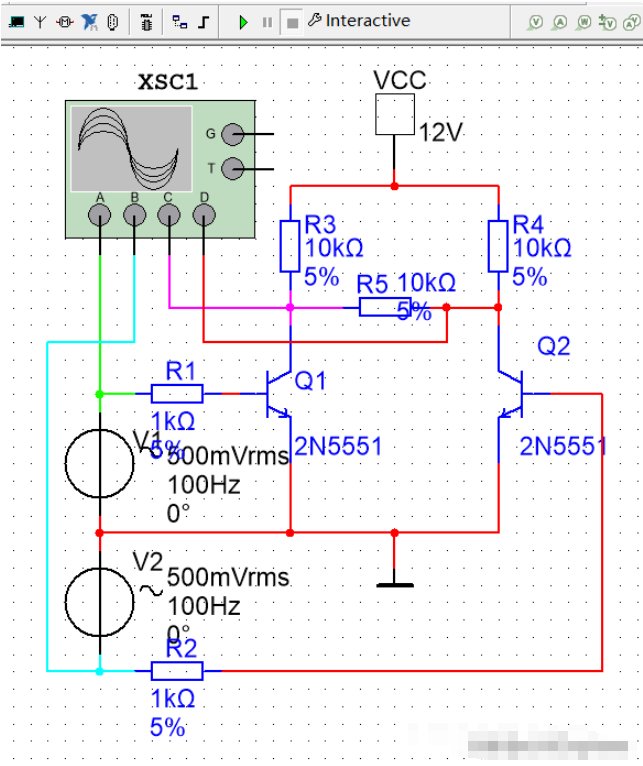

仿真前

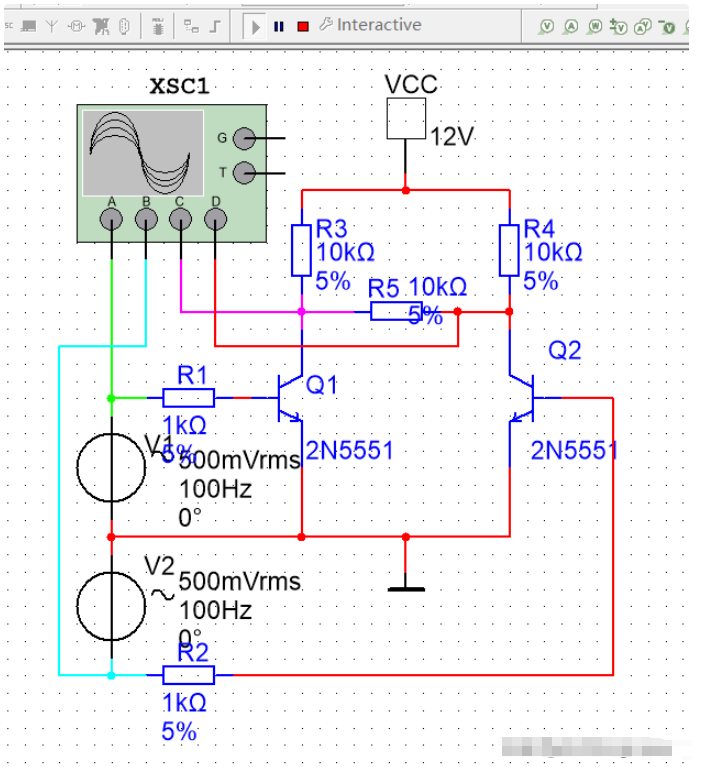

仿真中

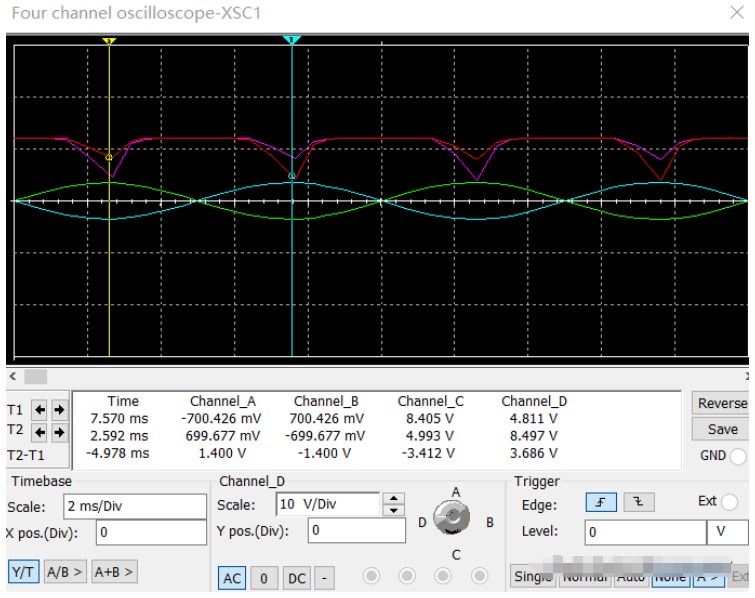

示波器波形圖

差分式放大電路是基本的直接耦合放大電路。雙擊示波器圖標，調節X軸掃描為2mS/Div，A通道Y軸幅度2V/Div，偏置2；B通道Y軸幅度2V/Div，偏置1；C通道AC，Y軸幅度10V/Div，偏置-1；D通道AC，Y軸幅度10V/Div，偏置-2。打開電源開關，即可以觀察到兩個輸入信號和兩個輸出信號的波形。容易看出，由于偏置太小，輸出波形有明顯的失真。
