近幾年來，移動通信在我國得到了迅速的發展和普及，無線通信的發射機與接收機技術也得到迅猛發展。射頻發射機的主要功能是實現基帶信號調制、上變頻和功率放大。與接收機的結構相比，發射機的結構相對比較簡單。通常有：

· 直接上變頻(又稱：零中頻調制)

· 間接上變頻(又稱：兩級變頻或超外差式)

· 數字中頻發射機

標準的IQ正交調制電路的結構非常簡單，它分為IQ 基帶發生器和IQ 混頻器兩大部分。不管是調幅，調頻或是調相信號，只需要通過改變不同的IQ 基帶信號就可以實現。而IQ 調制器的作用是將基帶IQ 信號搬移到載波上。正交調制器通常能實現較高的相位精度與幅度平衡，非常適合于通信系統中的直接上變頻(零中頻調制)，因此廣泛用于直接上變頻發射機，例如蜂窩移動通信、WLAN、UWB超通信系統、藍牙、GPS 等系統中，是現代無線通信系統中的關鍵元件。

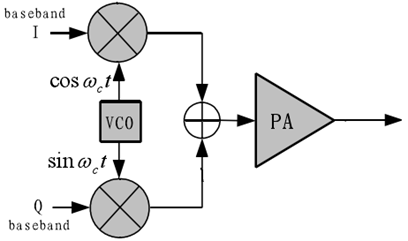

下圖1所示是正交調制器的框圖，如果用于直接上變頻發射機，省去了第二本振，中頻濾波器和混頻器，使發射機系統結構簡化，從而降低了成本、體積和功耗。

圖1. 正交調制器原理框圖

正交調制器的固有缺點在于本振泄漏和邊帶抑制(本振泄漏主要是由IQ信號的直流偏置,IQ差分信號的不平衡性以及本振和射頻的隔離指標差等因素造成的)。理想情況下，正交調制器只是完成基帶頻譜的搬移和疊加，不會造成信號的帶外頻譜增生或是產生帶內失真。正交調制器會不可避免的存在非理想因素，使得輸出信號產生各種失真，影響通信質量，所以正交調制器的射頻性能需要進行全方面的測試。

測試IQ調制器的鏡像抑制一般采用單邊帶CW信號，輸入的I信號：sinω0t，Q信號：cos?ω0t與正交本振混頻以后可得調制信號s(t)，其中ω0一般為掃頻信號，從DC附近開始到幾十或幾百兆：

s(t)=sinω0t?cosωct-cosω0t? sinωc t

=sin?(ωc-ω0 )t

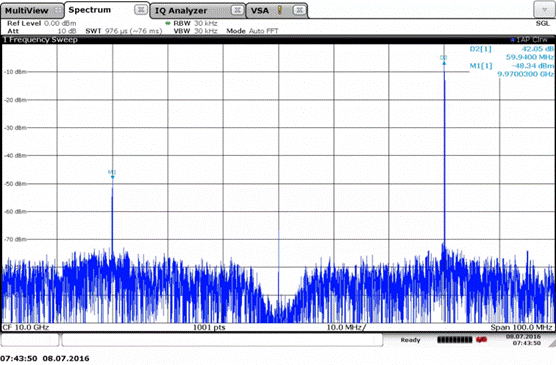

如果IQ調制器完全理想，只會在(ωc-ω0)處產生一個單邊帶信號(單邊帶CW信號)，但是由于調制器的不理想性，也會在(ωc+ω0)處產生一個鏡像信號。與此同時在本振頻率ωc位置也會有一個信號，稱為本振泄漏。本振和鏡像信號的抑制度是IQ調制器的重要指標。圖2是一個典型的IQ調制器的單邊帶CW輸出結果，載波為10G，IQ信號為30MHz，測試得到鏡像信號的抑制度為42dB。此時采用任意波形發生器產生兩路30MHz的sin和cos信號，分別提供給IQ調制器作為基帶輸入，也可以使用帶有雙源選件的矢網的兩個通道輸出相位差恒定為90度的CW連續波，用矢網的另一個好處就是,可以實現掃頻模式下的本振和鏡像抑制度的測試。

圖2. 頻譜儀測試矢量信號源的IQ調制鏡像抑制度

2. 測試任務

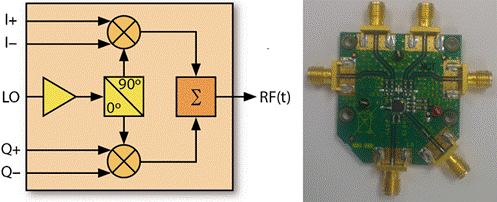

本文采用的正交調制器待測件是來自ANALOG DEVICES的ADL5371，它的工作頻率范圍：500 MHz～1.5 GHz。下圖3所示，該器件I+，I-，Q+，Q-端口分別為IQ雙路差分基帶輸入，LO為單端本振輸入(LOIN接匹配負載)?；鶐л斎胄枰?00mV的偏置電壓。射頻輸出VOUT為單端50Ω。

圖3. 正交調制器ADL5371 pin(左)和ADL5371的評估板

測試時，ADL5371的評估板需要輸入0dBm、900MHz的單端本振。IQ雙路差分基帶輸入的正弦波的峰峰值為1.4V，頻率為1MHz，并且?guī)в?00mV的偏置電壓。

測試項目包括：輸出功率;輸出1dB壓縮點;載波饋通;邊帶抑制;正交相位誤差;IQ幅度不平衡性;二次、三次諧波抑制;TOI;基帶到射頻幅頻響應。

現有中，一般是在rru(remoteradiounit，射頻拉遠單元)中將基帶信號上變頻為射頻信號，然后將射頻信號傳送至天線，以利用天線無線地發射該射頻信號。在將基帶信號上變頻為射頻信號的過程中，需要對基帶信號進行iq調制，即利用本地振蕩信號(簡稱本振信號)來分別對iq信號中的i路分量和q路分量進行調制。但是，經過調制后的iq信號中一般含有鏡像信號，該鏡像信號主要是由于本地振蕩信號和iq信號之間的相位和幅度不平衡等因素導致的。為了抑制該鏡像信號，現有的做法一般是在iq調制之前，先對iq信號進行一定的相位和幅度處理，從而使得調制后的iq信號能夠抑制該鏡像信號。其中，一般是使用預先確定好的相位調整參數和幅度調整參數來對iq信號進行相位和幅度調整，此種方式需要預先確定調整參數。而現有的方式，在確定相位調整參數和幅度調整參數時，一般需要在不同的調整參數下，反復對泄漏信號的功率進行測試(例如測試次數可達30次以上)然后才能確定合適的相位調整參數和幅度調整參數。因此，現有技術在確定相位調整參數和幅度調整參數比較復雜，實有改進之必要。

要抑制IQ混頻器的鏡像，可以采取以下幾種方法：

1. 使用低通濾波器：將混頻器的輸出信號通過低通濾波器，濾除高頻鏡像信號。低通濾波器的截止頻率應設置在混頻器輸出信號的最高頻率之下，以確保只保留所需的基帶信號。

2. 使用抑制鏡像的混頻器設計：選擇具有良好鏡像抑制性能的混頻器，可以減小鏡像信號的干擾。一些混頻器設計可以通過使用差分結構或添加衰減器來實現更好的鏡像抑制。

3. 使用外部濾波器：在混頻器輸出之后，添加一個外部濾波器來進一步濾除鏡像信號。這可以是一個低通濾波器或其他類型的濾波器，根據具體的應用需求選擇。

4.優化混頻器的本地振蕩器：混頻器的本地振蕩器頻率對鏡像抑制有很大影響。通過優化本地振蕩器的頻率和相位，可以減小鏡像信號的功率?？梢允褂妙l率合成器、鎖相環等方法來實現對本地振蕩器的優化。

綜上所述，抑制IQ混頻器的鏡像可以通過使用低通濾波器、抑制鏡像的混頻器設計、外部濾波器以及優化本地振蕩器等方法來實現。具體的方法選擇應根據實際需求和系統設計進行決定。
