測量交流高電壓的一般方法是使用雙電阻串聯的分壓器。因此,在其中一個元件上選擇電阻是在兩個元件上的電壓的任意分?jǐn)?shù)(比如1/1000)。放大器讀取差異.

圖1 顯示了兩種測量大信號的方法。第一個包括兩個電阻分頻器和一個輸出緩沖區;第二個是帶大衰減器的逆變器。這兩種方法都導致測量錯誤,因?yàn)橹挥幸粋€(gè)電阻耗電,因此加熱。這種自熱和相關的電阻變化導致大的線性誤差。與這些方法相關的另一個問題與放大器有關。偏移電流、偏移電壓、CMRR、增益誤差以及放大器和電阻器的漂移,可能會顯著降低系統的整體性能。

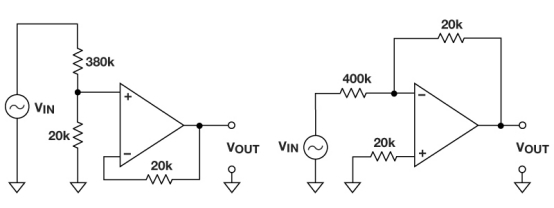

圖1:用于測量高電壓的電阻分頻器有缺點。

電路顯示在 圖2 能測量超過400伏的尖峰到尖峰,線性誤差小于5百萬。電路使輸入信號衰減20倍,并將其緩沖到輸出。放大器和衰減器電阻被包裝在一起,這樣兩個電阻在衰減器串在同一溫度。放大器級采用超級貝塔晶體管,因此偏移電流和偏置電流誤差很小,而且由于沒有噪聲增益(即:,有100%的反饋在低頻率),偏移電壓和它的漂移幾乎沒有錯誤。

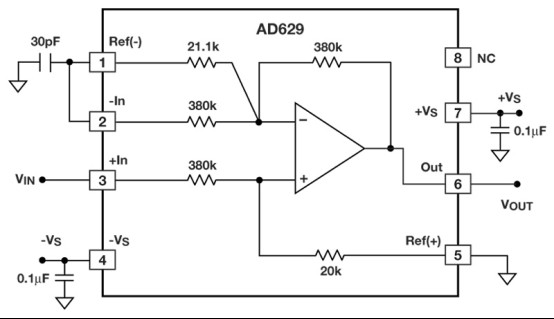

圖2:新的高壓測量系統.

Ad629是一個具有非常高的輸入公共模式電壓范圍的差分放大器。它是一種精密設備,可使用戶在有250伏高通用模式電壓的情況下精確測量差動信號。

Ad629提供成本效益高的隔離,可以在不需要電隔離的應用中替換昂貴的隔離放大器。該設備將運行超過270V的共同模式電壓范圍,并有輸入保護,以避免共同模式或差動電壓過渡到500V。

AD629具有低偏移、低偏移、低增益誤差漂移,以及低共模排斥性漂移,在較寬的頻率范圍內具有優良的CMRR。

Ad629不穩定的100%反饋,所以30pp電容增加一個極和一個零的反饋增益,穩定電路和最大化系統帶寬。有了這個電容器,極在13千赫,零頻率在265千赫。

AD629的特點包括：

高精度：AD629具有高共模抑制比(CMRR)和低增益誤差，使得它能夠在存在大量共模噪聲的環境中準確放大差分信號。

可編程增益：通過一個外部電阻，用戶可以很方便地設置AD629的增益，增益范圍通常為1到1000。這種靈活性使得AD629能夠適應不同的應用場景。

低功耗：AD629在滿量程輸出時僅消耗幾毫安的電流，這使得它非常適合于電池供電的設備。

輸入阻抗高：高輸入阻抗能夠確保對輸入信號的干擾最小，特別是在測量微弱信號時尤為重要。

寬電源電壓范圍：AD629可以在較寬的電源電壓范圍內工作，這使得它更具通用性。

出色的穩定性：即使在長時間工作后，AD629的性能仍然非常穩定，這對于需要長時間運行的應用來說至關重要。

小封裝：AD629通常提供小型封裝，使得它易于集成到緊湊型電子設備中。

在應用中，AD629經常被用于測量橋式傳感器的輸出，如電阻應變片、熱電偶和熱敏電阻等。它還可以用于醫療設備中的生物電信號放大，以及音頻和振動傳感器信號處理等領域。
