SPICE的誕生源于20世紀60年代末至70年代初加州大學伯克利分校的一個學生項目。最初，這個項目由教授羅納德·羅勒（Ronald Rohrer）在“電路綜合”課程中啟動，并命名為CANCER（Computer Analysis of Nonlinear Circuits, Excluding Radiation）。后來，學生拉里·內格爾（Larry Nagel）對其進行了優化，并于1973年正式發布了改進版本，命名為SPICE（Simulation Program with Integrated Circuit Emphasis）。

SPICE基于節點分析法和非線性方程求解算法，首次實現了對電路中模擬信號的精準仿真，為工程師提供一種高效的電路行為模擬方法。憑借著開源特性，SPICE迅速成為電子設計領域的標桿，為EDA（電子設計自動化）奠定了技術基礎，也開啟了芯片設計從實驗驗證向數字仿真的革命性轉變，使現代集成電路設計成為可能。

作為第一個廣泛應用的通用電路仿真工具，SPICE被稱為EDA的起源和根基。通過支持模擬電路的功能驗證、性能優化和故障分析，SPICE成為EDA工具鏈中最基礎且關鍵的一環。

時至今日，隨著More Than Moore技術的不斷創新，芯片設計對仿真的要求也在不斷提高?，F(xiàn)代EDA SPICE工具已經從傳統的電路仿真擴展到多物理場、射頻和熱仿真等高級功能，為復雜芯片設計提供了更加全面的支持。

中國芯片設計在這方面的需求更加迫切。由于受限于高端工藝制程的供應，中國芯片設計必須更多地從More Than Moore的角度尋求突破。因此，中國急需一款具備多物理場仿真能力，并能夠?qū)?biāo)國際一流工具（如HSPICE和Spectre）的高品質TRUE-SPICE產品。

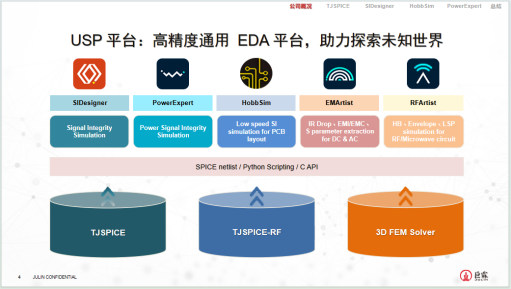

巨霖科技扛起了這面大旗，通過USP高精度通用EDA平臺，為行業提供了高速信號完整性仿真、板級低速信號批量仿真、通用電路設計和仿真解決方案，成功填補了國內EDA行業在該領域的空白。

在近日舉辦的ICCAD-Expo 2024上，我們有幸采訪到了巨霖科技創始人兼董事長孫家鑫。他分享了對國產EDA行業及芯片設計前景的見解。

“巨霖沒有去做誰的apple to apple的replacement，那是沒意義的?！睂O家鑫表示，巨霖科技工具的仿真能力對標國際一流水準，專注于面向行業前沿問題提供解決方案?！熬蘖厥侵铝τ诮鉀Q下一代技術問題的EDA公司，比如5G、6G所面臨的挑戰。目前，我們的產品已經在華為以及其他頭部企業實現了大規模使用?！?

聚焦高速信號完整性和系統設計優化，巨霖科技破解高性能芯片設計挑戰

盡管中國是芯片設計大國，卻并非強國，但在系統設計領域（如5G、6G）已走在世界前列。因此，巨霖聚焦于面向下一代技術的問題，例如超高速、高性能SerDes和DDR5的信號完整性分析，這是當前行業的空白領域。

SPICE工具的開發是跨學科的綜合性挑戰，涉及物理、電子、計算機、軟件和數學算法等多個領域，需要從科學研究到技術工程再到市場需求的全鏈條整合。孫家鑫坦言，SPICE的開發周期極長，僅基礎積累就需要十年以上的時間，這也是其研發難度高的原因之一。

據悉，TJSPICE是巨霖科技推出的高精度電路仿真引擎，旨在為中國半導體行業提供一款能夠?qū)?biāo)HSPICE和Spectre的“TRUE-SPICE”產品。作為SPICE技術的繼承和創新，TJSPICE被客戶評價為“亞洲和歐洲最好的SPICE引擎”，其產品精度已成為行業標桿。通過支持Verilog-AMS模型、緊湊型建模以及豐富的仿真功能，TJSPICE在信號完整性分析、IP驗證和射頻分析領域表現出色，能夠滿足從芯片設計到系統優化的多元需求。

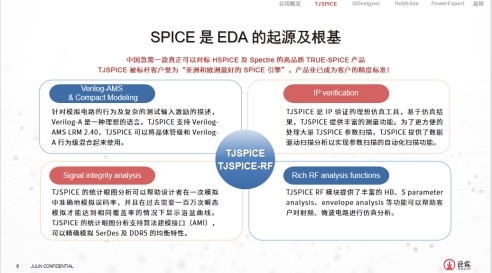

TJSPICE提供了四大核心功能模塊，包括支持多物理場仿真的Verilog-AMS建模、適用于高速電路設計的信號完整性分析、保障IP模塊可靠性的IP驗證功能，以及涵蓋S參數分析和包絡分析的豐富射頻分析功能。它可廣泛應用于如DDR5/6和高頻射頻模塊的設計優化，解決了高端EDA工具在國內市場的技術空白，為芯片設計提供了更高效、更精準的仿真支持。

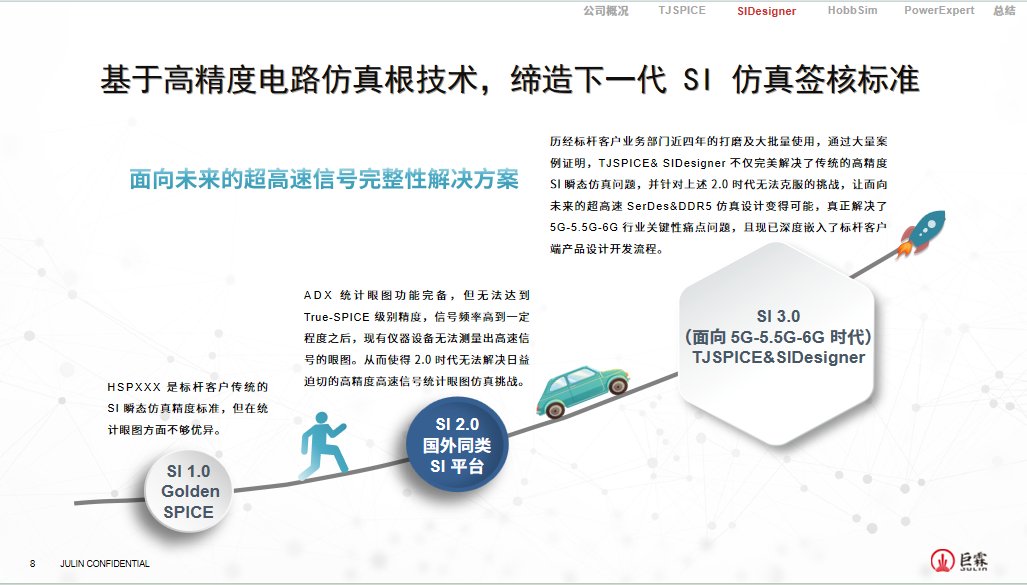

TJSPICE的精度優勢，為巨霖科技奠定了基礎。然而，僅僅具備電路仿真的高精度并不足以解決高速信號傳輸面臨的全局挑戰。為了進一步滿足5G、6G等下一代技術場景的復雜需求，巨霖科技推出了SIDesigner——一款基于TJSPICE內核，專注于高速信號完整性（SI）分析的綜合解決方案，提供從PCB級到芯片封裝級的完整仿真能力，覆蓋電路傳輸線建模、信號眼圖分析、統計仿真和瞬態仿真等多項關鍵技術。

基于TRUE-SPICE引擎，SIDesigner提供Golden級別精度的仿真結果，與測量數據匹配誤差極小。在DDR5統計眼圖仿真方面，SIDesigner速率高達6.4Gbps，顯著優于行業內同類工具。同時，SIDesigner集成了豐富的功能模塊：包括PCIe 4/5、DDR4/5、CXL等多種串行和并行接口支持；兼容IBIS4、Verilog-AMS等模型，同時支持多物理場建模； 提供快速的低速SI后仿，提升仿真效率達10倍以上。

在談到3D IC的時候，孫總指出了這些高性能芯片設計面臨四大核心挑戰：材料的可靠性、應力翹邊、信號相關性和熱管理問題。其中，材料的復雜互連結構可能因單點失效而導致整體系統失效；應力翹邊會影響芯片的制造良率和性能一致性；高速信號傳輸中的干擾和失真問題直接威脅信號完整性；而高功耗帶來的散熱問題則對芯片的可靠運行提出了更高要求。而巨霖科技在這些關鍵領域都提供了重要技術支持，尤其是在信號完整性和材料可靠性方面，通過先進的仿真和優化技術，幫助客戶解決高速信號傳輸和通信關聯性問題，為AI和HPC芯片設計的效率和可靠性提供堅實保障。

國產EDA的破局之路：技術創新、價值錨定與市場牽引

國產EDA行業正在迎來一個至關重要的轉折點。在全球半導體產業競爭加劇的背景下，EDA作為芯片設計和驗證的核心工具，其技術水平直接決定了半導體行業的創新能力。然而，長期以來，EDA市場被幾家國際巨頭壟斷，國內EDA行業雖發展迅速，但整體生態仍不夠成熟，亟需從技術積累、產品競爭力和市場接受度等多方面實現突破。

從行業發展的視角來看，EDA的技術本質是服務于芯片設計、系統優化以及制造流程的全鏈條。國際巨頭如Synopsys、Cadence和Mentor（現隸屬于西門子）已構建了完整的工具鏈，涵蓋邏輯綜合、時序分析、信號完整性、熱仿真等多個細分領域。這些巨頭通過長時間的技術積累和跨領域并購，形成了極高的技術壁壘。而在中國，EDA行業則呈現出“百花齊放”的特點，企業在不同點工具領域探索各自的優勢，但距離形成全鏈條的自主EDA生態仍有較大差距。

孫家鑫對此指出，“今天我們談行業并購整合，還為時尚早?！彼J(rèn)為，國內EDA企業目前最重要的任務，是通過技術創新和深耕細分領域，在全球范圍內打造出具備競爭力的代表性產品。例如，巨霖科技專注于信號完整性和高速仿真領域，通過Golden級別的精度解決了高速信號（如112Gbps、224Gbps）傳輸中的穩定性問題，并成功服務于5G、6G等前沿技術應用場景。

信號完整性并不是唯一的技術瓶頸。隨著芯片設計復雜度的不斷提高，行業還面臨多重挑戰：從工藝制程對仿真精度的極高要求，到光電融合和電源完整性（PI）問題的涌現，都需要EDA工具提供全新的技術支持。與此同時，隨著Chiplet（小芯片）技術的發展，2.5D、3D封裝成為提 升芯片性能的重要方向，這對EDA工具提出了更高的系統級協同設計要求。孫家鑫認為，在國內芯片制造先進制程受限的前提下，當國產芯片性能無法達到與5nm或3nm芯片匹敵時，可以從系統層面入手，比如采用2.5D、3D封裝技術；但是在系統設計時，就不得不做出一些系統上的其他犧牲來達到產品的性能要求。而國產EDA的突破點就在于抓住這些技術趨勢，巨霖科技能夠做的，就是在112或者224個Gbps高速信號時，還能確?？蛻舻南到y(tǒng)穩定運行。

從市場需求的角度來看，中國的半導體行業在全球市場中具有獨特的地位。一方面，國內IC設計公司的增速雖有所放緩，但龐大的市場需求為技術迭代提供了充足空間；另一方面，中美貿易摩擦加劇了技術封鎖，也進一步凸顯了國產EDA自主可控的重要性。孫家鑫表示，“國產EDA的核心任務，不是追求情懷，而是通過技術和產品解決方案真正為客戶帶來價值。因?yàn)楫a(chǎn)品是巨霖唯一的脊梁和尊嚴?！?

展望未來，EDA行業正迎來幾個重要的技術趨勢。首先是5G、6G通信的持續發展，這要求EDA工具能夠支持更高頻率、更復雜的信號傳輸設計。其次是AI與HPC（高性能計算）對芯片架構提出的全新挑戰，例如多物理場建模、熱仿真和高性能接口設計等。最后，隨著晶圓代工廠制程從先進制程向異構集成轉移，EDA工具的協同能力將變得更加重要。國產EDA企業只有在這些領域集中突破，才能逐步縮小與國際巨頭的差距。

寫在最后

中美科技競爭，已經逐步從“意識形態沖突”演變?yōu)椤懊褡逯畱?zhàn)”，中國必須堅持走自主發展的道路，盡管這條路充滿困難，但最終目的是為了更好的生活，不受制于人。

孫家鑫在最后總結時提到，“現在的國產EDA，就像在戰場上撕開了一個突破口，接下來需要通過市場需求牽引技術發展，找到屬于自己的路徑?！彼脑挷粌H道出了巨霖科技的技術戰略，也反映了國產EDA行業在全球化競爭中的長遠目標。只有通過深耕技術、緊貼市場和自主創新，國產EDA才能真正邁向更高的舞臺，助力中國半導體產業走向新高峰。
