?看門狗(Watchdog)是一種用于監控系統運行狀況的技術，主要功能是在系統出現異常時進行重啟，防止系統崩潰。??12看門狗的基本功能，看門狗本質上是一個定時器電路，它定期檢查系統的運行狀態。如果系統正常運行，用戶需要在特定時間間隔內“喂狗”(重置定時器)，以防止系統重啟。如果系統出現異常，導致“喂狗”操作未能按時執行，看門狗定時器將達到其設定時間限制，從而觸發系統重啟，恢復系統的正常運行。

看門狗的類型

?獨立看門狗?：這是一種基本的看門狗定時器，通常是一個遞減計數器。當計數器減到0時，會產生復位信號。用戶可以在計數器減到0之前通過“喂狗”操作來重置計數器，從而避免系統重啟。

?窗口看門狗?：這是一種高級看門狗定時器，通過設置一個時間窗口來監控系統的運行狀態。與獨立看門狗不同，窗口看門狗通過限制“喂狗”的時間窗口，可以更精確地檢測系統的異常運行情況，避免系統過早或過晚重置。

看門狗的工作原理

看門狗主要由寄存器、計數器和狗叫模塊構成。通過寄存器對看門狗進行基本設置，計數器計算狗叫時間，狗叫模塊決定看門狗超時后發出的中斷或復位方式。系統上電后，根據不同的工作模式可以選擇使能看門狗的時機。如果看門狗被使能，計數器開始計數。如果在設定的時間內沒有及時喂狗，則會發生看門狗超時，系統將進入中斷處理程序或強制復位。

看門狗的應用場景

看門狗廣泛應用于各種嵌入式系統中，如單片機、微型計算機系統等。它能夠有效防止系統因電磁干擾或其他異常情況導致的死循環或程序錯誤，確保系統的穩定性和可靠性。

隨著汽車電子對功能安全等級的要求提高，越來越多的汽車電子系統也用上了看門狗(Watchdog)功能來提高電源的安全性和可靠性，以滿足功能安全的要求。本文將介紹帶看門狗電源的分類、系統框圖、工作原理以及典型應用。

通常，我們將帶有看門狗的電源分為三類：

■ 基本型看門狗電源

■ 窗口型看門狗電源

■ 問答型看門狗電源

1. 基本型看門狗電源

1.1系統框圖

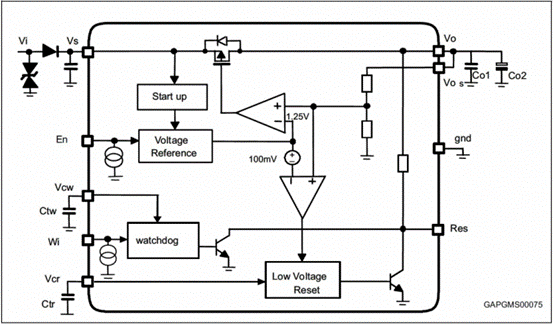

圖1：線性穩壓器L4995的系統框圖。

以意法半導體(ST)的線性穩壓器L4995為例，從其系統框圖(圖1)中可以看到，基本型看門狗電路基本有以下三種功能引腳：

■ 基本功能引腳

– Vin(電池輸入)

– Vo(穩壓器電壓輸出)

– GND

■ 用3個引腳來實現看門狗的功能(Wi、Vcw、Res)

– Wi(WD PWM輸入)

– Vcw(WD電容器引腳)

– Res(復位)

■ 保護功能(沒有列出所有的保護功能)

– 負載電流限流

– 溫度關斷

1.2 工作原理

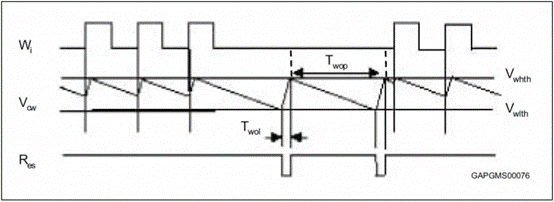

圖2：L4995工作原理。

連接的微控制器由看門狗輸入Wi監控。如果脈沖丟失，復位輸出引腳設置為低(圖2)。利用外部電容器Ctw，可以在較寬的范圍內設置脈沖序列時間?？撮T(mén)狗電路用恒流Icwd向電容器Ctw放電。如果達到較低的閾值Vwlth，將看門狗重置。

每個Wi正邊沿將電流源從放電切換到充電。當達到較低的閾值時也會發生同樣的情況。當電壓達到上限時，電流從充電切換到放電，其結果是一個鋸齒波。Vcw為看門狗定時器電容器Ctw處的電壓。

2. 窗口型看門狗

2.1系統框圖

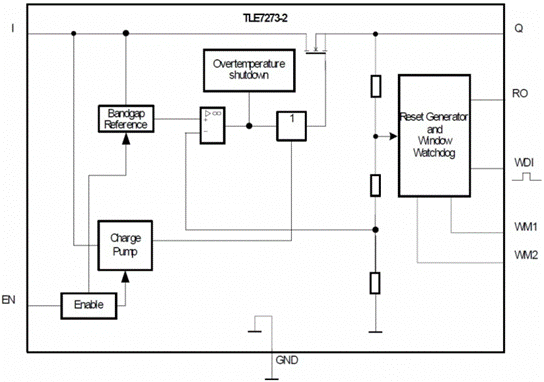

圖3：低壓差穩壓器TLE7273-2系統框圖。

英飛凌(Infineon)的低壓差穩壓器TLE7273-2中所內置的看門狗即為窗口型看門狗，其系統框圖如圖3所示。

2.2 工作原理

圖4：TPS7A63xx-Q1內置看門狗的窗口持續時間。

以TI低壓差穩壓器TPS7A63xx-Q1為例，如圖4所示，每個看門狗窗口由一個打開的窗口和一個關閉的窗口組成，每個窗口的寬度約為看門狗窗口的50%。但有一個例外：看門狗初始化后第一個打開的窗口是看門狗窗口持續時間的8倍。除看門狗初始化后打開的窗口外，所有打開的窗口都是看門狗窗口寬度的一半。初始化時，看門狗只能在打開的窗口中接收服務(通過軟件、外部微控制器等)。在關閉的窗口中維護的看門狗，或在打開的窗口中不維護的看門狗，會造成看門狗的報錯。

3. 問答型看門狗

3.1系統框圖

用德州儀器(TI)的TPS65381(用于安全關鍵型應用中的微處理器的多軌電源)的系統框圖(圖5)來示意帶有問答型看門狗的結構。

圖5：TPS65381系統框圖。

3.2 工作原理

下面用DRV3205-Q1(TI的一款用于汽車安全應用的具有3個電流感應放大器的三相電機前置驅動器IC)的問答型看門狗來解釋一下具體的工作原理(圖6)。

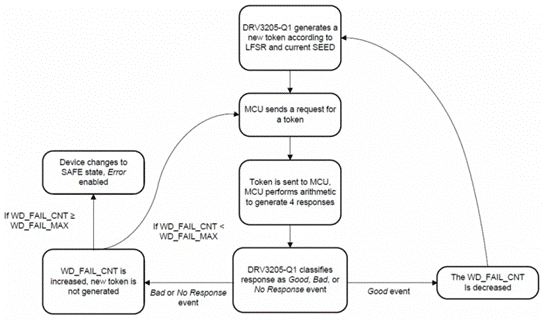

圖6：看門狗定時器簡化流程圖。

問答型看門狗通過SPI發送特定的消息序列定期進行操作。根據單片機的請求，DRV3205-Q1向SPI上的MCU，鎖定在WDT_ANSWER令牌U值寄存器中。單片機執行一系列固定的對令牌值進行算術運算，并將生成的令牌值返回給MCU通過寫入WDT_ANSWER應答寄存器的SPI。DRV3205-Q1設備驗證MCU是否返回令牌值在指定的時間窗口內產生(應答)，并且令牌值響應(答案)正確。

● 當MCU在正確的時間窗口內執行與看門狗相關的SPI通信時，并返回正確計算的響應(答案)，看門狗認為這是好事件。

● 當MCU在正確的定時窗口外執行與看門狗相關的SPI通信時，或返回錯誤計算的令牌響應(答案)，或返回錯誤的正確答案順序，看門狗認為這是壞事件。

● 當MCU在看門狗超時期間暫?？撮T(mén)狗相關的SPI通信時窗口，看門狗將此視為無響應事件。

● 內部計數器存儲wd_fail_cnt寄存器中的錯誤響應數，該寄存器觸發。

● 如果wd_fail_cnt達到預先定義的限制，則失敗。通過在wd_fail_max中指定限制注冊后，可以為壞事件的數量設置一個緩沖區。

問答型看門狗目前用在對應功能安全等級ASIL-C/D的汽車系統中，例如EPS。但這個電路的缺點就是增加了控制軟件的復雜度，同時也增加了硬件的成本，需要依據具體的系統要求來選用。

綜上所述，汽車中帶有看門狗功能的電源依據不同的應用場合可以合適地選用。需要在成本、復雜性、可靠性和功能安全等方面進行綜合權衡后得出一個折衷的選擇。軟件看門狗技術的原理和這差不多，只不過是用軟件的方法實現，我們還是以51系列來講，我們知道在51單片機中有兩個定時器，我們就可以用這兩個定時器來對主程序的運行進行監控。我們可以對T0設定一定的定時時間，當產生定時中斷的時候?qū)σ粋€(gè)變量進行賦值，而這個變量在主程序運行的開始已經有了一個初值，在這里我們要設定的定時值要小于主程序的運行時間，這樣在主程序的尾部對變量的值進行判斷，如果值發生了預期的變化，就說明T0中斷正常，如果沒有發生變化則使程序復位。對于T1我們用來監控主程序的運行，我們給T1設定一定的定時時間，在主程序中對其進行復位，如果不能在一定的時間里對其進行復位，T1 的定時中斷就會使單片機復位。在這里T1的定時時間要設的大于主程序的運行時間，給主程序留有一定的的余量。而T1的中斷正常與否我們?cè)儆蒚0定時中斷子程序來監視。這樣就構成了一個循環，T0監視T1，T1監視主程序，主程序又來監視T0，從而保證系統的穩定運行。
