機器人在制造和倉儲設施中越來越普遍。工廠正在擴大移動機器人的使用，以幫助在無需人工干預的情況下自動將物品從 A 點移動到 B 點，同時還擴大協作機器人的使用，以提高工作效率并減少工人的疲勞。電流傳感在移動機器人和協作機器人中發揮著關鍵作用，有助于實現這些優勢。

移動機器人通常在主電源軌上使用 48 V 至 80 V 的鋰離子電池運行，并且可能會在主電源軌上遇到超過 150 A 的高浪涌電流。移動機器人上的輔助電源軌可以利用 3.3 V 至 80 V 之間的任何電壓為照明、電機、視覺系統、CPU、內存和其他相關子系統等外圍設備供電。次級電源軌上的電流水平通常要低得多，在幾十安培的范圍內。

另一方面，協作機器人通常在 24 V 到 60 V 之間運行。系統內的電流水平(特別是電動機中的電流)通常約為每個節點 20 A 或更低。精確的電流測量對于協作機器人來說更為重要，因?yàn)楦呔瓤梢蕴峁﹪?yán)格的系統控制，從而使機器人能夠安全高效地運行。

電流傳感在機器人系統中發揮著不可或缺的作用，適用于電機驅動相電流測量、電池管理系統和一般外圍設備監控等用例。

移動機器人和協作機器人中的電機驅動

在電機控制應用中，電流檢測 IC 現在擁有一個利用增強型脈寬調制 (PWM) 抑制技術的前端。該技術最大限度地減少了由切換共模電壓信號引起的輸出誤差，這在串聯相電流測量中非常常見。如圖1所示，它改善了偏移、增益誤差和溫度漂移等電氣特性，從而實現了增強的系統性能和超精確測量等優勢。

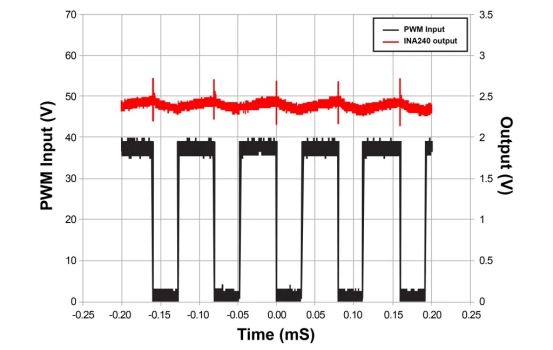

圖 1 PWM 抑制可改善偏移、增益誤差和溫度漂移等電氣特性。

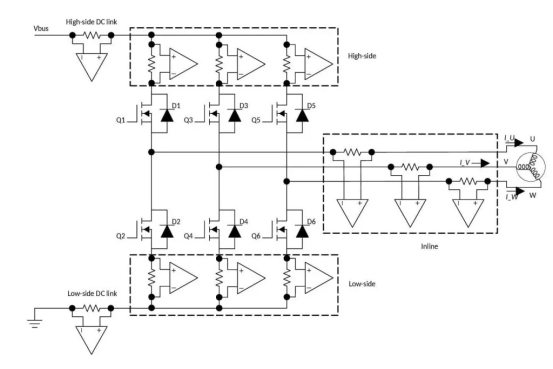

更仔細地觀察電機驅動，圖 2顯示了移動機器人或協作機器人的三相電機系統中電流感應 IC 的五個潛在位置。從左上角開始是高側直流鏈路，它與相位無關，并監控整個電機系統中的電流負載以及短路情況。隨后的電流感測實現位于每個相位的高壓側，監視進入電機每個相位的電流。監控每個相使系統能夠更好地檢測哪個相可能運行不正確。對于高側測量，電流感應 IC 通常會看到最高的系統電壓電平。

圖 2以下是機器人系統中常用的電機電流感應方法的概要。

圖 2 的中心是內聯電流監控，它支持閉環反饋系統?？刂破鞑糠脂F(xiàn)在可以根據同相電流水平控制系統，從而提供更嚴格的控制能力。直列式電機電流檢測的難點在于切換共模信號;然而，除了檢測高達 110 V 的高共模電壓(與高側測量類似)之外，PWM 抑制技術還可以幫助減輕 PWM 信號可能產生的誤差。這些功能使得在系統中實現這些 IC 變得更加容易，并通過實現更嚴格的系統控制來提高整體效率。

圖 2 中的最后一個配置是低側相位和低側直流鏈路。由于 IC 靠近接地，因此低側測量通常在較低電壓電平下進行;這些 IC 可以監控低側電流。低端監控可全面讀取系統中的電流測量值;它還在加載后提供較低級別的保護和控制?？梢栽陔姍C(jī)系統中使用這些配置中的一種或多種。

移動和協作機器人中的負載點檢測

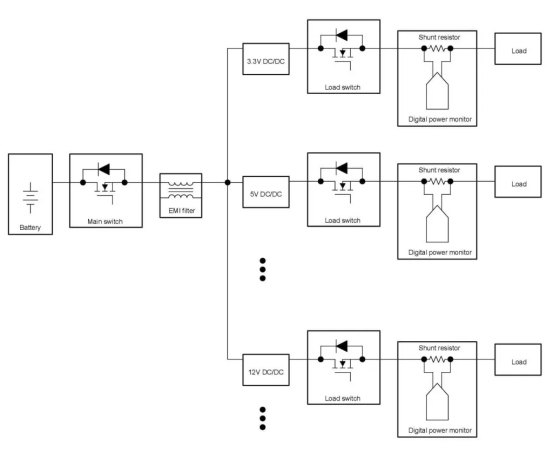

圖 3顯示了移動機器人系統如何監控照明、雷達、處理系統和其他相關子系統等外圍設備。通常，電源系統向次級導軌和通道提供直流電源。電源被輸送到 DC/DC 轉換器，然后輸送到負載開關，負載開關在不需要外設時連接和斷開負載與電源的連接，以節省能源并提高效率。

圖 3這是機器人系統中使用的負載點電流感應方法的總體視圖。

當開關啟用時，電流感應 IC 會監控通過開關的電流和電壓，并通過 I 2 C 將電壓、電流、功率和其他重要信息傳輸回微控制器。這些數據有助于確保系統的健康運行和峰值效率。您還可以在此處使用電流感應 IC，但在大多數情況下需要更多硬件，例如模數轉換器 (ADC) 或微控制器上的通用輸入/輸出引腳。然而，在需要快速過流檢測的特定情況下，電流感應 IC 具有 1 μs 比較器。

機器人的新興安全趨勢

國際標準化組織 (ISO) 3961-4 規定了倉庫機器人的無人駕駛移動機器人及其系統的安全要求，而 ISO 15066 規定了協作工業機器人系統及其工作環境的安全要求。 ISO 標準有所不同，因?yàn)橐苿?dòng)機器人能夠以更大的自由度在倉庫或區域內移動，這可能會導致機器人發生事故的可能性增加。

根據 ISO 標準，汽車電子委員會 (AEC)-Q100 IC 可以幫助確保最高的 IC 質量，并且這些 IC 生成的信息是可靠的。

在移動或協作機器人平臺中利用電流傳感可以提高安全性和效率，減少工人疲勞，并幫助監控系統健康狀況。實現電流感應 IC 存在尺寸等挑戰，但小外形晶體管 (SOT)-23 或 SC-70 封裝有助于最大限度地減少尺寸限制。

使用電流感應 IC 可以幫助設計人員通過實現嚴格控制和運行狀況監控來增強功能。電流感測正在不斷擴展，并且隨著技術的不斷發展，電流感測的使用將變得越來越重要，因?yàn)楦嗟碾娮釉O(shè)備需要監控。
