本文中，小編將對線性穩壓器予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、線性穩壓器及效率計算

線性穩壓器的經典模式是基于普通PNP型晶體管的基本結構設計的。該經典模式也稱為基本電壓穩壓器（Basic Voltage Regulator）或三端穩壓器（Three-Terminal Regulator）。

該經典模式的線性穩壓器通常包括一個PNP型晶體管、一個參考電壓源、一個調整電阻以及輸入和輸出濾波電容等元件。該電路中，PNP型晶體管作為控制元件，參考電壓源提供基準電壓，調整電阻用于調整輸出電壓，輸入濾波電容用于抑制輸入電壓的高頻噪聲，輸出濾波電容用于抑制輸出電壓的紋波。

在該經典模式中，當輸入電壓增加時，PNP型晶體管的發射極電壓也隨之增加，從而使基極電壓減小。當基極電壓降到一個臨界值時，PNP型晶體管將開始導通，使輸出電壓保持穩定。因此，通過調整調整電阻，可以調整輸出電壓的大小，從而實現線性穩壓的功能。

該經典模式具有簡單、可靠、成本低廉等優點，因此廣泛應用于各種低功率、低噪聲、高穩定性要求的電源應用中。但由于其效率低，適用范圍受到一定限制。

線性穩壓器的效率計算公式為：

η = （V_in - V_out） / V_in × 100%

其中，η表示線性穩壓器的效率，V_in表示輸入電壓，V_out表示輸出電壓。

線性穩壓器的效率取決于輸入電壓和輸出電壓之間的電壓差，電壓差越大，效率越低。例如，如果輸入電壓為12V，輸出電壓為5V，則電壓降為7V，那么線性穩壓器的效率為：

η = （12V - 5V） / 12V × 100% = 58.33%

由此可見，線性穩壓器的效率較低，大部分輸入電壓被消耗在穩壓器上，只有一小部分被輸出。因此，在高功率應用中，線性穩壓器的效率可能無法滿足要求，需要采用其他類型的電源或者多級穩壓器來提高效率。

二、線性穩壓器的熱計算

熱計算需要功率損耗、封裝的熱阻、以及周圍溫度等信息。功率損耗與效率計算的計算方法相同，純粹為輸出輸入電壓差和輸入電流相乘的值。熱阻應該有記載技術規格，沒有時則有必要詢問廠商?；旧鲜褂眯酒ń雍厦鍶unction）和周圍（Ambient）間的熱阻、θja。盡管有些IC可提供到外殼的熱阻θjc，然而還是得求到θja為止的熱阻。最后是周圍溫度，這個可以根據整機的額定值來推算，如以50℃來估算也可。如果要求條件較高時，須進行實測。

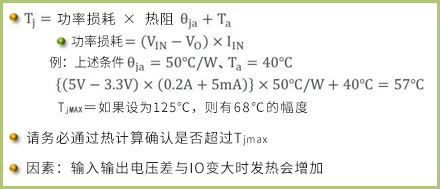

想法如下，可以根據功率損耗和熱阻求IC芯片的發熱后再加入周圍溫度后求芯片的溫度，確認已計算的Tj（芯片溫度）是否沒有Tjmax（芯片溫度的最大額定）。如果已超過Tjmax時須變更任一條件。前項已經說明，并非全部都能如規格般使用，依據輸出輸入電壓、輸出電流、周圍溫度而受到限制。

一般來說，超過額定而可以變更輸入電壓或輸出電壓的例子應該不多?；蛟S可以減少負載電流（輸出電流）來作為處理方式。此時，接受功率供給的裝置須盡量選擇消耗電流少的。其他可能的方法還有降低周圍溫度。例如，從自然對流空冷變更為風扇冷卻、已有風扇的話就提升冷卻能力、重新評估對流等。此外，雖然還有在線性穩壓器安裝散熱片來降低熱阻及減低發的方法，不過散熱片的成本和尺寸想必是很大的探討事項。而且，在提升電源效率減少發熱的觀點上可以考慮使用下一項所說明的開關穩壓器。

以上便是小編此次帶來的有關線性穩壓器的全部內容，十分感謝大家的耐心閱讀，想要了解更多相關內容，或者更多精彩內容，請一定關注我們網站哦。
