運算放大器將是下述內容的主要介紹對象，通過這篇文章，小編希望大家可以對運算放大器的相關情況以及信息有所認識和了解，詳細內容如下。

一、如何測量運算放大器的輸入電容

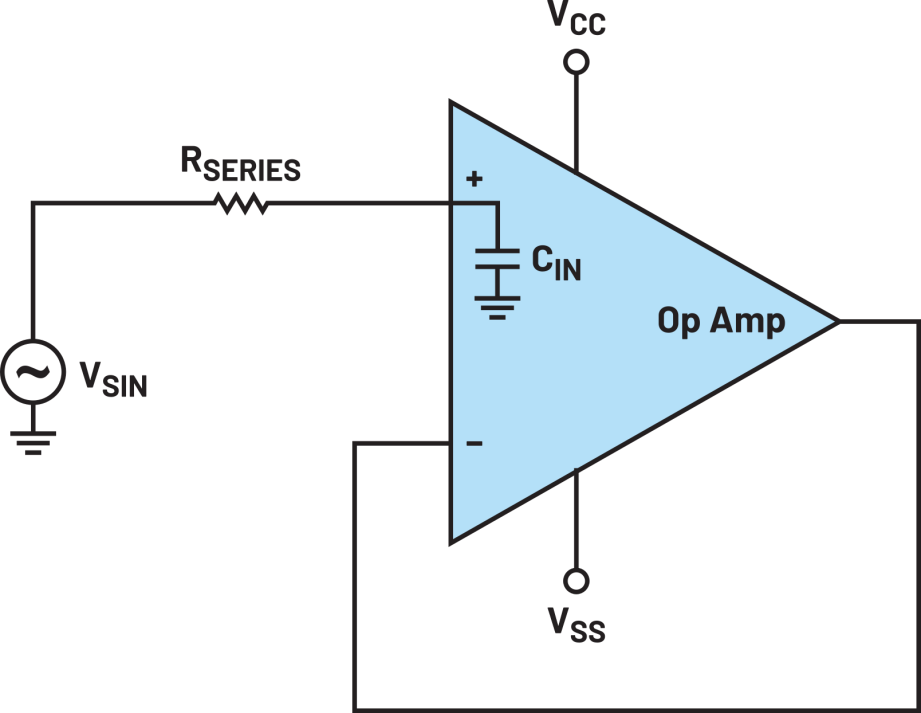

下圖顯示了確定運算放大器輸入電容的一種簡單方法，即增加一個電阻，與運算放大器輸入串聯(RSERIES)。這會形成一階低通濾波器，其頻率響應可由網絡分析儀進行記錄。我們可以根據頻率響應計算出輸入電容。電阻RSERIES一般在10 kΩ至100 kΩ之間。

要進行測量，需要確定雜散電容CSTRAY。首先，對沒有安裝運算放大器的電路板應用該信號進行測量。根據得到的波特圖，使用公式1計算CSTRAY：

f1(–3 dB)是使用網絡分析儀，在不帶運算放大器時測量得出的–3 dB轉角頻率，RTH1與插入的串聯電阻(RSERIES)、輸入端接電阻(50 Ω)和功率分配器（Thévenin同等產品）的50 Ω源阻抗成函數關系：

然后，將運算放大器安裝到PCB上。

由于PCB的雜散電容與運算放大器的輸入電容并聯，所以在公式1中加入CIN，如公式3所示：

其中，f2(–3 dB)是使用網絡分析儀，在帶有運算放大器時測量得出的–3 dB轉角頻率，RTH2與插入的串聯電阻、輸入端接電阻(50 Ω)、功率分配器的輸出電阻(50 Ω)，以及運算放大器(RCM)的共模輸入阻抗成函數關系：

一般來說，對于具有CMOS輸入的運算放大器，RSERIES << RCM。所以，RTH2 ≈ RTH1，公式3可以改寫成公式5：

然后，可以使用公式1和公式5確定運算放大器的輸入電容。

二、如何解決運算放大器的零漂問題？

有網友指出，一般壓電加速度傳感器會接一級電荷放大器來實現電荷——電壓轉換，可是在傳感器動態工作時，電荷放大器的輸出電壓會有不歸零的現象發生，如何解決這個問題？

對此，網友“Frank”分析道，有幾種可能性會導致零漂：1)反饋電容ESR特性不好，隨電荷量的變化而變化；2)反饋電容兩端未并上電阻，為了放大器的工作穩定，減少零漂，在反饋電容兩端并上電阻，形成直流負反饋可以穩定放大器的直流工作點；3)可能挑選的運算放大器的輸入阻抗不夠高，造成電荷泄露，導致零漂。

網友“camel”和“windman”還從數學分析的角度對造成零漂的原因進行了詳細分析，認為除了使干擾源漂移小以外還必須使傳感器、纜線電阻要大，運放的開環輸入阻抗要高、運放的反饋電阻要小，即反饋電阻的作用是為了防止漂移，穩定直流工作點。但是反饋電阻太小的話，也會影響到放大器的頻率下限。所以必須綜合考慮！

而嘉賓張世龍則建議，對于電荷放大器輸出電壓不歸零的現象，一般采用如下辦法來解決：

1）采用開關電容電路的技巧，使用CDS采樣方式可以有效消除offset電壓；

2）采用同步檢測電路結構，可以有效消除offset電壓。

以上就是小編這次想要和大家分享的有關運算放大器的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
