01 引 言

我為什么參加這個比賽？

從小到大，一直就對遙控車比較著迷，但是所限于技術力和財力不足，一直沒能真正的研究有關小車的控制這方面。大一其實也了解過這個比賽，不過真正讓我開始行動的，還是十八屆的自制車模組別。當時看到有關自制車模的相關規則后，我就開始著手進行獨立的車模設計。不過，很可惜，當時自制的車模因?yàn)闆]有考慮到電機的扭矩問題，甚至都不能正常的控制跑直線。至此，大二告一段落。

雖然第一次自制車模直接就給了我當頭一棒，但是我仍然沒有停下腳步.

總結了一下自己的失敗原因：采用直驅結構，高速電機扭矩不夠。車身太過于沉重，控制起來慣性很大。以及成本較為昂貴，這對于試錯來說算是一個致命的缺點。

02 FOC電機設計

為何要使用FOC電機呢？源于第一次自制車模經歷的失敗，經過我在互聯網上的不斷搜索，得到了一個答案：無刷電機扭矩大，可以直驅（念念不忘的直驅方案）。并且FOC控制的無刷電機效果要更好。

雖然當時甚至不知道無刷是什么原理驅動轉起來的，但總要有一些勇往直前的精神，所以我就開始沉浸于無刷電機驅動的知識當中。從開始的電機開環轉動、閉環異常（沒校準零點）、成功閉環，再到后來的性能優化，控制結構創新，特殊功能制作。這里，耗費了大約整整半年的時間。不過，這段時間里也學到了許多新的知識，學會了從知網尋找算法并且進行落地，學會了很多的控制結構，也詳細的了解了各種電機的驅動方式。

一、FOC電機特點

1、性能的優異性

所謂的FOC，其實是一種控制算法，叫成FOC電機多數是指帶有FOC控制算法的無刷電機。而FOC的全稱是：矢量磁場控制。簡單理解就是可以控制出來任意方向的磁場，因?yàn)闊o刷電機沒有電刷結構，所以可以避免掉啟動階段的扭矩小這個問題?？梢砸恢币宰畲蟮呐ぞ貭恳姍C(jī)的轉子進行轉動。相比于有刷電機，F(xiàn)OC控制的電機可以做到滿扭矩起步，瞬間切換正反轉（僅會被慣性影響切換速度），靜音高效（因?yàn)闆]有換向器的火花損耗），并且可以做到低速控制仍然精確。

2、高效的控制

我做的這個FOC電機采用的是CAN通訊方案，因?yàn)镃AN通訊具有抗共模電壓（不需要共地），并且自帶CRC和重發機制，可以完美適應控制類的傳輸。

為了適應速度指令同步生效的需求，通過使用CAN ID0作為廣播地址，使用控制位寫入同步標志位后，再使用ID0進行廣播同步。

3、性能開銷的優化

FOC因?yàn)樯婕暗诫娏鹘馑悖琾ark和clark的變換和逆變換。導致所需計算量大大增加。STC的芯片雖然已經有了浮點加速和整數加速功能，但是經過實測，速度仍然不能達到很快。處理完成的一次程序大約需要1ms左右。這顯然是不能被接受的。

所以我直接給電流采樣和解算砍掉了，因?yàn)橛懈械腇OC在生成指定Q軸電壓的情況下，已經相當準確了。進行電流解算閉環的作用主要是靠控制精確的Uq和Ud實現更高的動態新能，這里因?yàn)樾阅懿辉试S，所以我就通過盡可能高的性能優化提高控制頻率。這里，我使用了查表壓縮的方式，將實現SVPWM所需要的PWM占空比數據直接對應到磁編碼器的原始數據上。并且根據SVPWM波形的相似性，僅僅存儲了一相波形的1/4。然后通過移相和對稱映射，就可以實現直接根據編碼器原始數據生成對應需求的PWM占空比數據。最后實現的是僅僅使用8K的ROM，就實現了14位精度磁編碼器的SVPWM查表映射。這樣，多次的浮點類型計算就可以被壓縮到一次查表操作，然后只需要兩次左右的整數計算，即可得到三相PWM所需要的占空比數據。大大提高了控制的效率。最后的測試成績是，位置環控制頻率11Khz（理想設定的是16Khz，但是會被執行延遲拖慢，所以還有優化空間）。

二、速度模式的實現

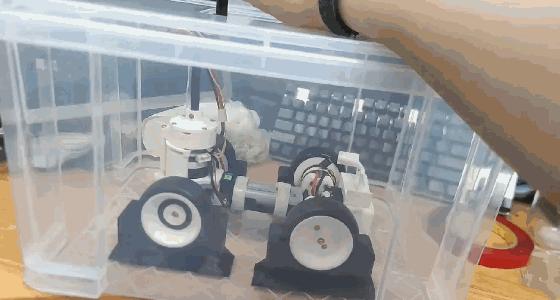

速度控制其實是FOC無刷電機的一個極大優勢之一，因?yàn)榭梢宰龅綐O快的響應速度和非常準確的速度控制。

調節速度環的時候，一直不滿足于速度躍變的響應。便一直在思索如何能實現更高的性能。

經過分析，發現提升性能的就只有一條路——提高控制頻率，提高控制頻率也就等于變相的提高了控制環路的帶寬。

此時整個控制系統對于一些微小擾動的反應就會更加靈敏，從而進一步的提升反應速度。

先介紹一些普通的FOC（帶有電流環）的控制實現思路，普通的FOC的各級控制環路大多設置為電流環16Khz，速度環8Khz，位置環4Khz。這樣調整位置的時候

控制上是位置環串速度環串電流環。更多的干擾交給電流環進行抵抗干擾。這樣上層的位置環和速度環的控制頻率就不需要這么高的。

但是我的STC-FOC Lite版本因?yàn)樗懔统杀締栴}，去掉了電流環。所以并沒有辦法使用電流環進行抗擾動。而之前我設置的是速度模式是速度環4Khz，輸出給16Khz的電壓控制。

這樣并不能完全的發揮出控制性能來，但是此時事情又迎來了轉機，我發現如果位置環工作在16Khz下，可以將位置模式的控制性提高的非常高的水準。

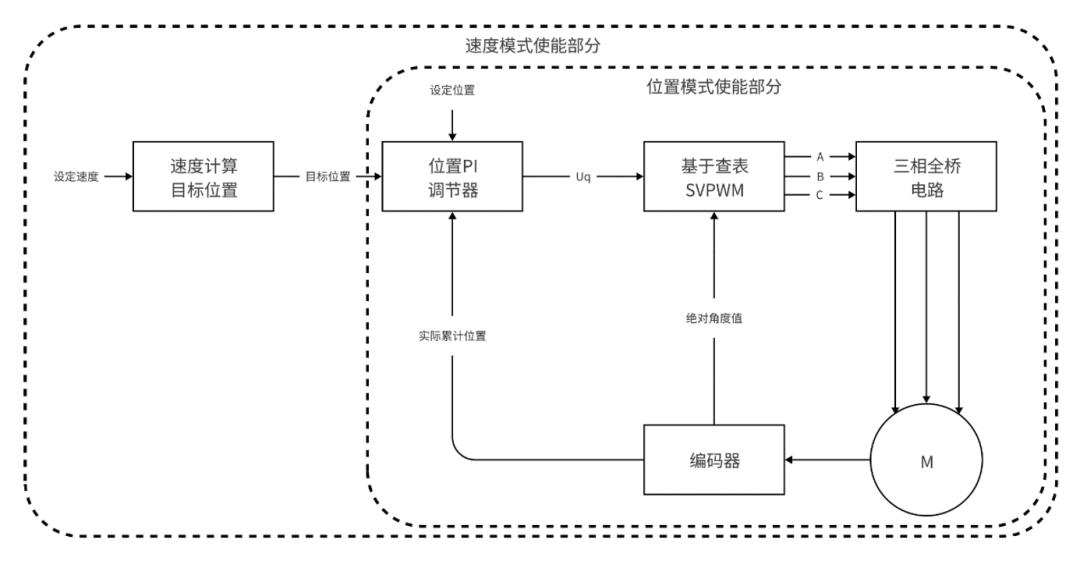

所以，我就設計出了以下的控制結構框圖：

整個系統只存在一個PID控制環節，并且沒有電流解算過程，整個系統運行效率非常的高。這樣，因?yàn)槿サ綦娏鳝h(huán)損失的抗干擾能力，從位置環的高帶寬這里就又找回來了。

并且因?yàn)槲业乃俣韧耆强坑?jì)算位置得到的，所以根本就沒有引入速度觀測的誤差和延遲。

體現在測速上就是抗干擾極強且不會受到負載擾動。

三、舵機模式的實現

舵機模式應該算是一種低成本的無刷舵機平替了，因?yàn)槭褂玫闹彬?qū)，可以完美的避免因?yàn)橥獠渴芰^大造成的齒輪掃齒問題。

并且受到超過抵抗力矩的沖擊時，還可以進入堵轉保護，有效保護電機。

并且速度極快，可以說沒有任何的無刷舵機能比這個更快了（因?yàn)槭侵彬?qū)方案，所以也會損失掉力量部分，算是一個小小的缺點吧，畢竟速度和力量總是不能同時擁有的）

不過，單純的舵機實現，僅僅就是一個帶了限位的位置模式而已，如何讓這個舵機模式變得更好用呢？

我根據實際的應用場景，做了個自動尋找限位功能，并且?guī)в凶詣?dòng)回中。

主要效果就是：上電默認為速度模式，發送模式切換指令到舵機模式，此時電機自行進入不可打斷的位置模式尋找機械結構限位，尋找完左右兩側的限位后，自動計算左右限位的中點，自行回正。

并且自動將限位內的范圍映射到-1000~+1000的數值上，供舵機模式使用。也就是說，如果限位大小更改，只要兩邊限位保持對稱，那么中點就不會變，而且數值范圍仍然是正負1000，不用重新計算匹配問題。

當然，如果完全沒有限位，電機會在左轉半圈和右轉半圈后回正，此時可以為360度舵機。

下面講解一下原理實現：

首先會記憶當前絕對位置信息，然后分別向左和向右探測邊界，探測條件是堵轉保護被觸發。探測過程中，探測到一個邊界以后，會回到第一次記得絕對位置，然后再次向另一邊探測。探測出左右邊界以后，剩下就是使用位置模式實現了。

這部分程序是CAN處理舵機模式的數據，對輸入數據疊加識別到邊界位置后，交給位置環處理。

03 CCD攝像頭

一、底層效率創新

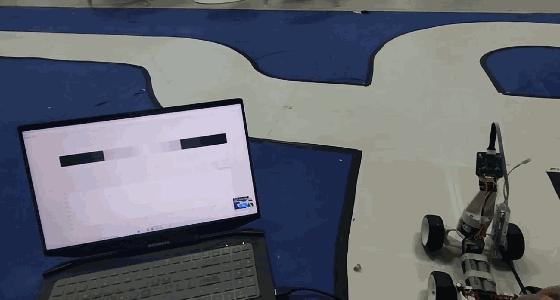

雖然最后去賽場上的小車并沒有裝上，但是我仍然對CCD攝像頭進行過一定程度的研究，這里也分享一下我的研究成果。

去比賽交流的時候，我也交流過，有發現使用兩個或者更多的攝像頭情況下，采樣使用for循環，進而有些擠占算法功能的運行時間。

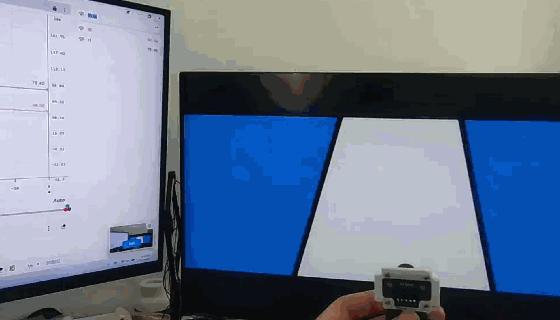

我的思路是使用PWM觸發ADC采樣，輸出一個PWM用于CCD的CLK信號，然后使用PWM觸發ADC功能，對輸出AO端口進行采樣，這樣可以保證曝光時間的穩定，以及采樣間隔的穩定。

同時，使用內存雙緩沖保證處理時間和采樣時間的不沖突，并且使用了M2M-DMA直接進行內存復制，減輕內核處理壓力。

二、攝像頭的噪聲降低

采樣幀率變快以后，因?yàn)殡妷合噍^低幀率變低，也就更容易受到外界噪聲的干擾。此時，縮短MCU和CCD芯片之間的采樣線長度，就變得十分重要了。

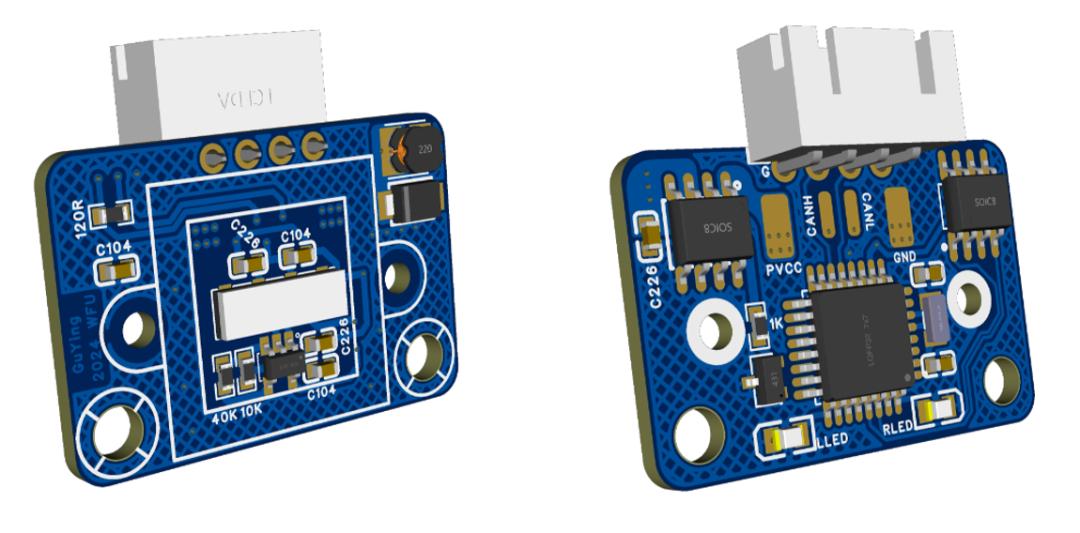

我通過使用傳感器和STC芯片正反對貼的方式，將采樣線距離減小到了3mm左右，并且通過進行模擬地和數字地分割。將干擾降到最低。最后，實現了無濾波手段下的900幀CCD圖像無噪點采樣（實際推薦300幀就很快了，太快了光線不足情況下會出現特征不明顯的問題）。

三、搜線算法

這里先給出我的一段函數程序：

可以通過這段程序返回一個float類型的位置，即一段數據中的統計峰值點。

通過配合對灰度圖像的梯度計算，就可以得到一個十分準確的圖像跳變位置。如果前面的圖像穩定性好，可以通過這個算法將原本CCD128的分辨率細分到接近2000的分辨率，并且沒有明顯的抖動。

四、二值化閾值迭代算法

上面的搜線算法其實只適合進行跳變點跟蹤，并且是通過灰度值進行直接跟蹤。如果想要使用二值化，那么閾值確定就是一個不小的問題。這部分我研究過大家的開源，一般是分為兩個步驟，首先是對沒有用的干擾區域進行裁剪。然后是計算整體的平均值，通過平均值乘以一個系數得到一個動態的閾值。

不過這里我有一個計算量更小一些的方法，因?yàn)橘惖乐行目偸前咨摹Ｋ钥梢韵葘?duì)賽道中心的幾個像素進行平均值，直接乘以0.8或者0.5作為二值化閾值。然后通過二值化后的圖像進行搜線。如果能同時搜到賽道的兩個邊界。則通過這兩個邊界計算出賽道中心，再次進行第一個平均值取閾值的步驟。如此循環進行迭代，只要亮度變化的劇烈程度不至于在兩幀之間造成完全的搜索失誤，便可以完成更加簡便的動態閾值計算。

04 車模結構

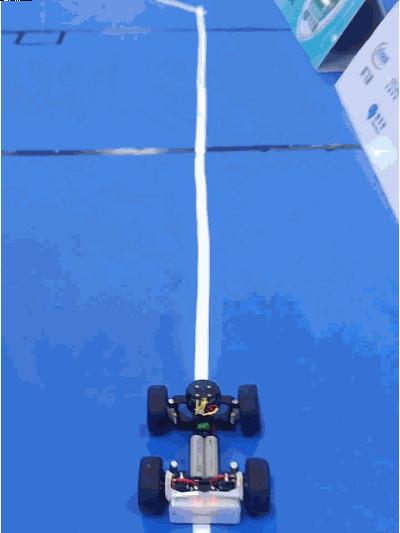

這一部分主要是對車模結構中，有意思部分的一些展示，我并非機械設計專業。所設計的這些結構大都是參考淘寶的玩具車，或者網上一些成熟設計。

一、平置舵機

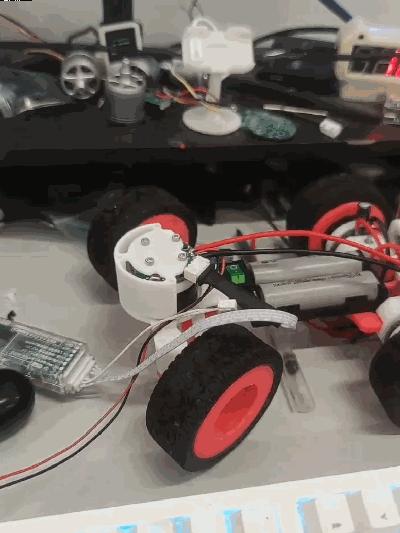

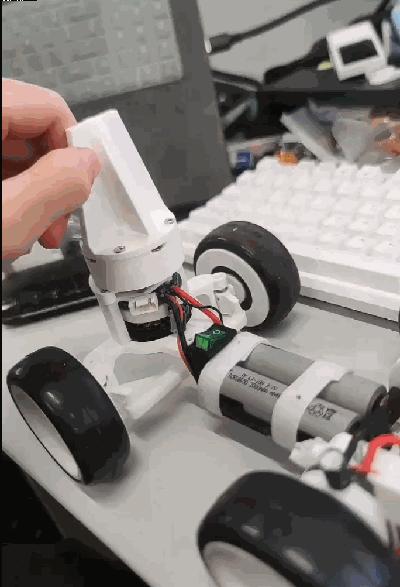

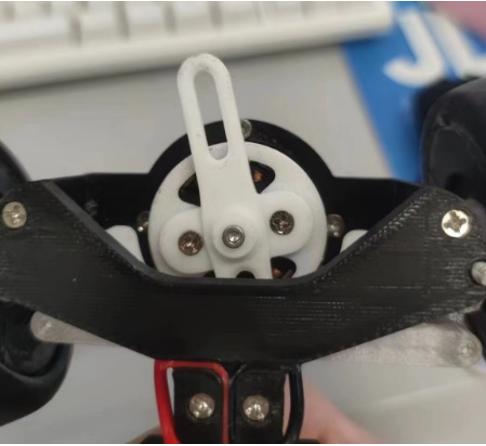

不同于見到的豎置舵機結構，我的平置舵機可以在一定程度上給計算帶來方便，不需要進行標定，轉動的角度就可以代表實際的車輪中心轉向角度。因?yàn)樵谶M(jìn)行車身整體控制算法的解算時，可以直接通過控制舵機的角度來反饋解算。

二、攝像頭聯動結構

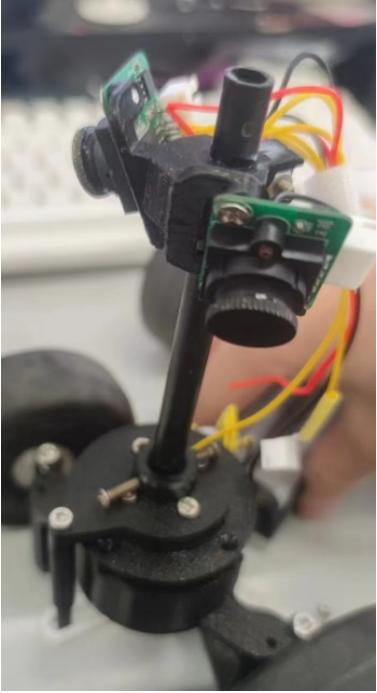

這部分雖然最后被我拆下了，但是仍然是一個相當有創意的方案，因?yàn)檫@個方式讓舵機可以聯動攝像頭進行轉動，從硬件結構上就避免掉了直道和彎道的區別。使得在進行拐彎的時候并不會丟線。

三、前懸掛

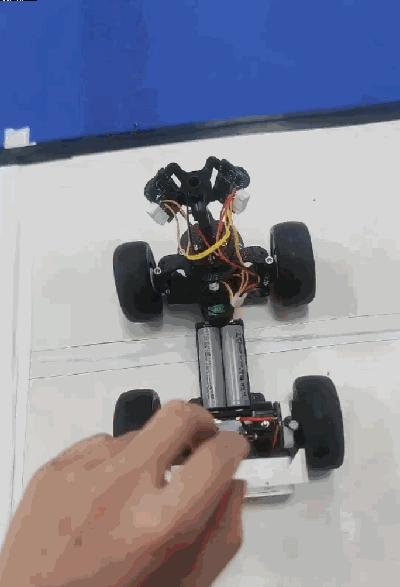

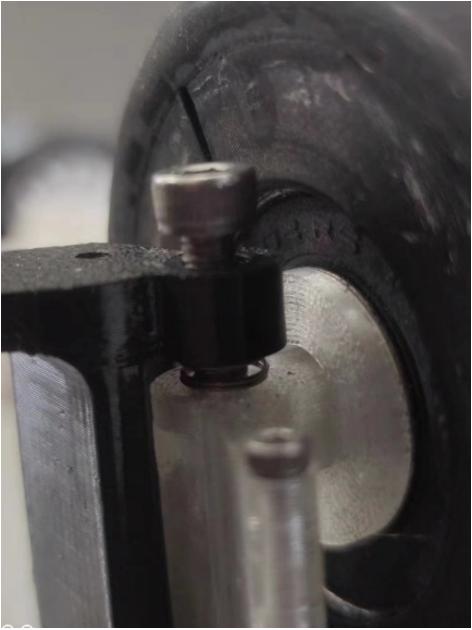

這個主要是用來給轉彎提供一定的車身側傾能力，以防過大的轉向慣量側向翻車問題。并且可以提高在一定的顛簸下。后輪保持持續動力輸出的能力。

四、隱藏走線槽

隱藏走線只能算是美觀的添加了。這種結構，通過在車模結構上劃分出線槽，通過塞入電線以后通過502進行固定，可以極大提高空間利用性。

05 慣性導航

一、為啥要使用慣性導航

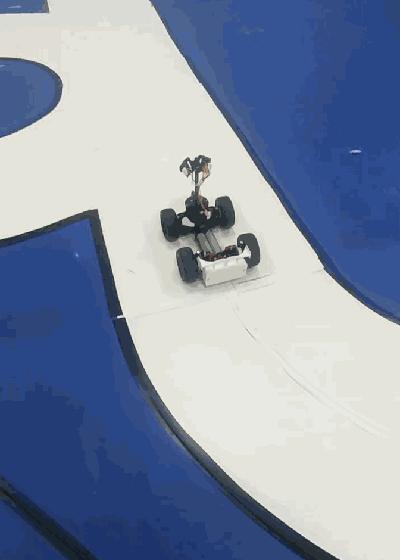

最直接的原因就是寫元素有些過于麻煩了，需要使用過多的標志和判斷。當時調攝像頭已經只剩圓環元素了，但是我對于實際的循跡路徑仍然不是很滿意。這時候我就開始想應該怎樣去給出最優的路徑？很顯然，太麻煩的算法我一時半會也理解不了，這時候我就想到了機械臂的拖動示教。有了想法，馬上就試。當天晚上就完成了一個簡單的路徑記憶功能，并且可以擁有一定的偏差校準功能。此時，我就像是發現了新世界的大門。開始著手對慣導進行完善。

二、精度問題

最開始，路徑的記憶并不是非常準確，只是能大概的看出來?yè)碛型蟿?dòng)示教過的路徑。這里如果不考慮打滑問題，我總結了幾點在慣導中的精度問題。

首先是對于四輪車模，如果記憶的時候，陀螺儀放置的位置跟舵機位置不同。就需要在復現路徑的時候?qū)@段長度進行補償，方便舵機鎖定到正確的航向角。

還有就是利用編碼器進行記憶功能的時候，我使用的是按距離觸發。之前是編碼器800個脈沖（大約1cm）觸發一次路徑存儲或者路徑復現。每次觸發的時候就直接將編碼器記憶清零了。但是因?yàn)橛|發進入800個脈沖的時候，此時脈沖數可能會多出800一些（定時觸發檢測）。所以會導致累計的長度逐漸出現偏差，所以這里我使用了“add_pos-=800;”來保證每次的觸發都減去觸發所需的固定距離，從而不會產生這一部分誤差。

三、打滑問題

慣性導航的前提就是位置和方向要足夠準確，不然無法復現出準確的路徑。航向角的準確可以通過使用自身噪聲小，精度高的陀螺儀實現。但是距離上的準確，則要通過進行打滑檢測和補償完成。在出發去比賽的前一天，其實我已經完成了打滑檢測功能的實現。只不過，因?yàn)檠a(bǔ)償還沒有做好，所以就不能抵抗賽道中的打滑問題。也就限制了慣性導航能發揮的最大速度。

其實精確的位置也可以通過使用鼠標的光電傳感器來讀取，這樣就可以完全避免掉驅動輪測速中，打滑問題的影響了（相當于獨立的測速輪）。

而我的打滑檢測功能，其實是使用輪邊編碼器測量加速度和IMU測量加速度進行檢測，當兩邊數據不一致的時候，就可以判定出現了打滑（這部分已經實現了）。

然后是通過不打滑的時候，使用編碼器的速度補償IMU積分出來的速度。在打滑的時候，通過短時間的使用IMU積分的速度數據進行速度數據修正。進而完成位置數據的修正。

06 制作成本

一、高成本現狀

雖然很多車友對智能車擁有異于常人的熱愛，甚至愿意自己掏錢來進行比賽。但是智能車過高的試錯成本仍然讓那些經費不怎么充足的隊伍變得困難。但其實只要選擇合理的方案進行自制，成本就不會那么令人難以接受了。

以下我將從較貴或者容易燒毀的部分，給出我的一些解決方案。

二、成本解決方案

首先需要改進的是驅動。據我了解，大家都選擇的是DRV8701E+小封裝MOS的形式。整體下來成本接近40。并且DRV8701稍微貴一些，炸驅動的時候有可能會連8701一起擊穿。從而造成極大的試錯成本。

我提供的方式是：EG2132（0.23RMB）+翻新IRLR7843（0.32RMB）。因?yàn)檫@個MOS的Ciss比較小，所以可以用較小的驅動電阻來提高驅動的性能。驅動一個電機，核算成本就只需要4塊錢。并且這個MOS擁有161A的驅動能力，內阻也更小，發熱也會更小。這樣就算不小心給驅動燒掉了，也不會心疼。

MOS選擇上，也不用覺得翻新不好，只要是全測的。你要這么想，這都用過這么長時間了，這還能用，這不是證明了其穩定性和體質更好嘛？這里我推薦去淘寶上的三極管之家買MOS，我經常在他們家買MOS，至今還沒出現過問題，算是可信。

DCDC電源方面，我更推薦XL1509的方案，因?yàn)檫@個芯片比較耐造，可以抵抗很多過流，電壓尖峰這種情況，不容易壞。

焊接上，我推薦大家使用低溫錫膏+空氣炸鍋+三防漆的形式進行。首先是空氣炸鍋，一般市場上不能調溫度最便宜的版本在50元左右，測試其內部溫度可以在200°C恒溫，使用低溫錫膏138°C的熔點正合適。并且可以完美適合正反兩面焊接，設計PCB的時候也不用擔心兩面不好焊接。打好錫膏塞空氣炸鍋里炸10分鐘，拿出來基本就能用。驅動類的可以對接口和按鍵做一下保護后，用三防漆噴涂一遍，這樣可以保證不被進水干擾，而且穩定性大大提高。

三、電機保護策略

大家的電機其實也容易經常因?yàn)槎罗D(zhuǎn)燒掉。所以我這里給出一種不使用電流傳感器的堵轉保護方案。

我的這個堵轉保護方法，不僅適用于FOC電機，只要滿足電機帶有位置傳感器，直流有刷電機也可以使用。

1、保護原理

首先從原理講起：

堵轉保護，顧名思義就是在電機堵轉狀態的時候進行保護，最主要的就是如何正確的識別堵轉狀態。識別到了堵轉狀態以后，則可以進行保護。

這里的保護分為兩種，一種是直接斷電保護，但是這樣往往會直接失去力矩，不能自動的從堵轉狀態退出。

所以我更建議使用第二種保護方式，也就是降低電壓進行保護。因?yàn)闊o論是無刷電機還是有刷電機，堵轉的時候都可以近似于電壓直接接在繞組線圈上。

此時的物理模型就是電阻發熱模型，所以只要將電壓降低到合適的值，便可以保持一定力矩的同時保護電機繞組不被過大的電流燒毀。

說完了保護，接下來說最重要的堵轉識別。

2、電機啟動

這里就不得不提及一下堵轉識別中最容易出問題的點了——“電機啟動”

電機啟動的時候，無論是有刷電機還是無刷電機，電流都會擁有一個很大的脈沖階躍值，這個地方與堵轉的時候非常類似。

那么我們要如何區分呢？

我的方案中，使用的是延遲判別方式，因?yàn)槎罗D(zhuǎn)情況下，電流值會一直上升，而啟動瞬間，電流只會短暫的超過額定值一會。

允許電機中存在短時脈沖大電流，即可成功解決起步和堵轉保護沖突的問題。

這里我的堵轉進入邏輯是：如果位置偏差大于400（計算速度的理想位置和實際位置偏差），且速度小于某個數（低速狀態），則電流異常計數（I_Error_Cnt）自加，自加到I_Error_Dat（上限閾值）后停止

程序內，判斷電流異常計數到達設定最大值后，進入堵轉保護。

堵轉退出邏輯是：如果速度高于某個數(高速狀態)，或者電機的設定位置和實際位置偏差小于400（可以判定為沒有堵轉），則清零電流異常計數，退出堵轉模式。

而進入堵轉以后，對PID部分的輸出，采用雙閾值的方式進行保護，即檢測到PID輸出值超過某個大數后，才切換輸出保護為某個小數。

因?yàn)槎罗D(zhuǎn)的時候PID始終不能調節成功，所以輸出會一直為最大值，這時候堵轉保護便可以一直生效了。

以上就是我對電機堵轉保護的一些理解，希望對大家有所幫助。我的這個算法在我調試以來，從未出現過因?yàn)槎伦龤?qū)動或者電機的情況，已經相當穩定了。

07 差速研究

一、有刷電機差速性能現狀

這個其實是比賽前才突發奇想進行研究，經過實際測試確實效果比較好，故也來分享一下這個發現。

首先是我發現大家的拐彎多少的都有點難調，不是轉彎過度就是轉彎不足。差速中的理論模型和實際中感覺總有一些差池。這部分我總結了幾個原因：首先是有刷電機響應速度沒有那么快，從一個速度調整到另一個速度基本需要100ms的時間，而舵機調整時間就比較快了，基本是直接就能調整過去（零點幾秒甚至零點零幾秒，相比有刷電機的調整時間可以忽略不計）。所以前后輪此時出現了不一致的情況，也就會出現前后輪各跑各的。

因?yàn)橛兴㈦姍C(jī)本身允許一定程度的速度差，但是代價就是會造成輕微的堵轉，進而導致電機線圈大量發熱。以至于大家的小車跑完幾圈下來電機都嘎嘎燙。

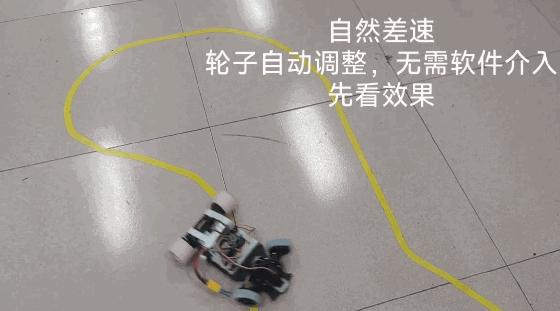

但是我這個差速可以保證電機在各種劇烈拐彎中響應迅速，并且可以使得電機不出現劇烈發燙的情況。因?yàn)槭强窟\(yùn)行中插入空轉進行自然的差速。所以我也稱我這個差速方法為“自然差速”。

二、解決方案

基本原理：

四輪小車通過舵機轉彎的時候，因?yàn)榍拜喌膶?dǎo)向作用，會使得后輪發生速度不一致的情況。我們稱這種現象為差速。

在機械差速器的車輛中，因?yàn)椴钏倨鞯慕Y(jié)構，可以允許左右輪子輸出不同的速度，從而順利的完成轉彎。

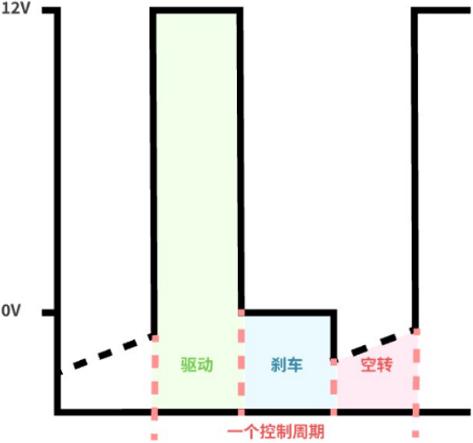

但是使用雙電機驅動的后輪并沒有這種機械結構，直接控制兩輪進行差速的話，還會出現因?yàn)椴钏俨粚?duì)造成的漂移（過度）和轉向不足（欠調）。所以，這里創新的使用三段式方式驅動直流有刷電機，使得電機包含三個狀態：驅動，剎車，空轉。

通過在原本的剎車電平中插入空轉部分，則允許了差速存在，通過調整這個比例，則可以完成直道和彎道的差速調整。

實測結果：通過使用自然差速和不帶自然差速進行堵轉。可以得到不帶自然差速時堵轉為0.5A，帶自然差速堵轉僅為0.32A。但是此時電機可以獲得同樣的驅動能力，電流下降了也就代表電機發熱可以大大的降低。
