光的缺失是造成黑暗的原因，我們可以使用光相關電阻(LDR)自動檢測黑暗或光的強度。該電路可以與其他電子電路或項目集成，以控制小燈泡的燈光，從而自動照明整個城市的路燈。在這個項目中，我們將制作一個簡單的黑暗檢測器電路。我們之前用LDR做了一些很棒的項目，也用LDR和Arduino Uno做了一個光探測器。

組件需要建立黑暗探測器

黑暗檢測電路是一種非常簡單的電路，需要的元件很少，完整的元件清單如下：

?LDR

?LED

?1K歐姆-電阻

?50k歐姆-電阻

?Bc547 - BJT

?9 v電池

?電路試驗板

工作原理

電路是基于LDR，也稱為光敏電阻。LDR的電阻取決于光的強度。50k電阻和LDR構成分壓器電路。當落在LDR上的光強度高時，它將具有更高的電阻，因此分壓器將向BC547 BJT的基腳提供低輸出。BC547是一個NPN晶體管，當BJT處于導通狀態時，即發射基極結處于正向偏置狀態。我們的LED的電子路徑完成了，因此LED發光。

線路圖

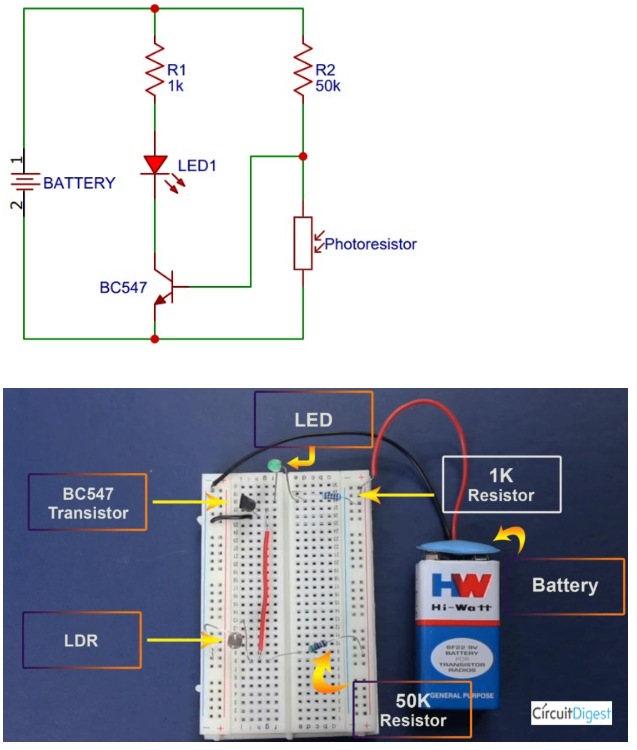

為了制作電路，我們將一個電池并聯到一個帶有1K歐姆電阻的LED上，LED的正極或長腿連接到電阻的末端，LED的負極或短腿連接到BJT的集電極上。BJT的發射極接在電池的負極上，BJT的基極接在LDR和50K歐姆電阻的連接處。50k電阻的另一端連接到電池的正軌，LDR的另一端連接到電池的負軌。為了簡化連接，我們?cè)诿姘逯羞B接了所有東西。暗檢測器的電路圖如下：

在面包板上連接組件后，我們通過阻擋落在LDR上的光來測試它，電路工作得很好。

結論

使用LDR的暗檢測器電路是一種非常簡單的電路，在現實世界中可以有很多應用。這個項目需要很少的組件，是一個很酷的系統，為您的第一個電子項目。您可以將此電路用作子系統，并將其集成到您未來的項目中。我希望你喜歡閱讀這個項目，并準備建立自己的黑暗探測器。

本文編譯自circuitdigest
