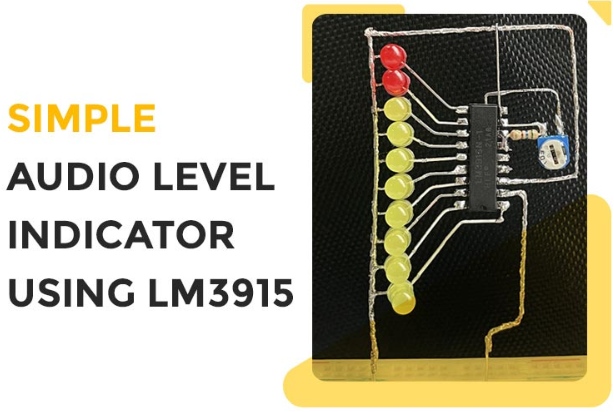

LED VU儀表是受歡迎的設備，特別是那些熱愛音樂的人。有了這個設備，你可以很容易地看一下led的聲音水平。如果你正在考慮為自己制作一個，那么請放心，因?yàn)槭袌?chǎng)上有一種非常流行的IC可以為你做所有繁重的工作，使建造過程非常容易。這就是為什么在這個小教程中，我們將使用流行的LM3915顯示驅動IC并構建自己一個簡單的基于LED的VU儀表。

LM3915 IC引腳

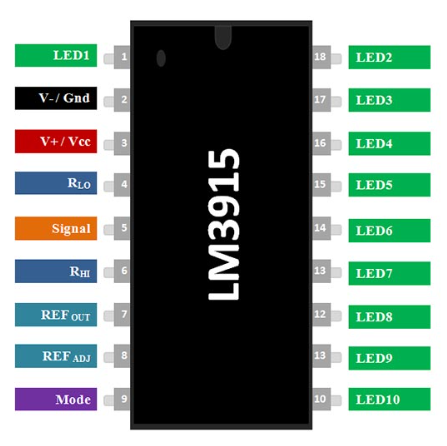

LM3915 IC的引腳如下圖所示

引腳LED(10 - 18) &引腳1 -將LED的陰極部分連接到IC引腳。

PIN VS/GND將電源的接地引腳連接到IC的接地引腳

PIN VCC IC的VCC引腳將源電壓連接到該引腳。最大工作電壓25V。

RLO分壓器低電平輸入。

SIG模擬信號輸入引腳，根據增益參數控制LED。

分壓器的高電平輸入電壓

refout輸出參考電壓用于設置LED的限制因子

REF ADJ輸入電壓參考調整引腳。

模式用于網點模式和條模式之間的輸入切換。

構建LED VU儀表所需的組件

構建LED VU儀表所需的組件很簡單，可以在當?shù)厣痰暾业?

?黃色LED 5mm - 8

?紅色LED 5mm - 2

?1K電阻- 1

?10K罐- 1

?焊絲

?1mm銅線

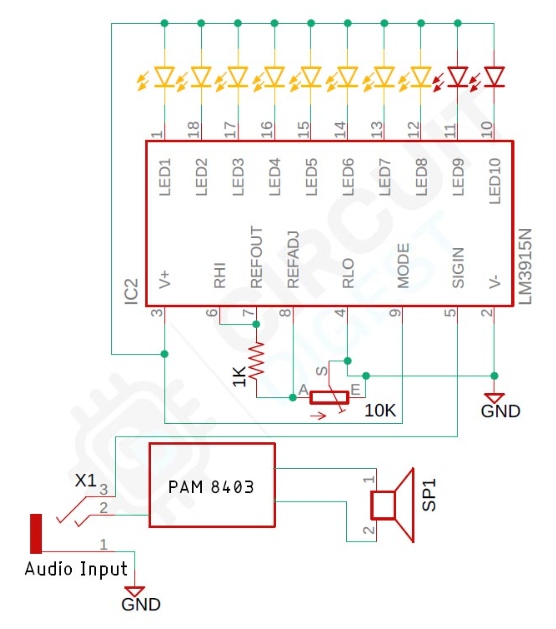

電路圖- LED VU儀表

LED VU儀表的電路圖非常簡單易懂。如果你看引腳。LM3915是一種數字集成電路，用于創建聲音音量的視覺顯示，通常稱為VU儀表。它的工作原理是將音頻信號分解成10個相等的部分，并將每個部分與內部參考電壓進行比較。該芯片有10個輸出引腳，每個引腳對應一個LED。每個輸出引腳的電壓水平是用分壓器設置的。當音頻信號輸入芯片時，它首先被整流成直流電壓，然后通過電阻網絡。隨著音頻信號電壓的變化，每個輸出引腳的電壓也會發生變化。當特定輸出引腳的電壓超過參考電壓時，相應的LED將亮起。這給出了音頻信號音量的可視化表示。為了演示電路，我們使用了一個簡單的基于PAM8403的音頻放大器和一個揚聲器。

本文編譯自circuitdigest
