射頻通信是物聯網應用中最常用的通信技術之一，我們之前在兩臺Arduino之間的通信中使用了433 MHz的射頻模塊。在本教程中，我們將使用NRF24L01收發模塊在Arduino板和NodeMCU之間進行無線通信。在這里，我們將使用NodeMCU ESP8266從互聯網服務器獲取實時時間戳，并通過NRF24L01收發器無線傳輸?shù)紸rduino uno，并將其打印在連接到Arduino uno的16x2 LCD顯示屏上。

因此，nRF24L01模塊將在發送端與ESP8266接口，在接收端與Arduino Uno接口。

材料

?Arduino UNO R3

?NodeMCU

?NRF24L01收發模塊

?16*2字母數字液晶顯示

?連接電線

?電路試驗板

?電力供應

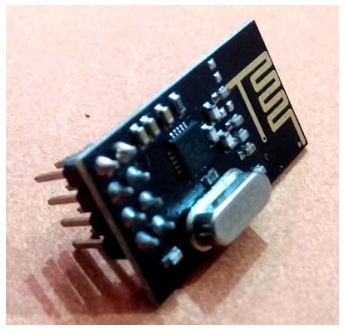

NRF24L01收發模塊

nRF24L01收發模塊用于兩個微控制器之間的無線通信。它在2.4 GHz全球ISM頻段運行，并使用GFSK調制進行數據傳輸。數據傳輸速率支持250kbps、1Mbps和2Mbps。如果在沒有障礙物的開放空間中使用，以較低的波特率運行，其范圍可達100米。

nRF24L01收發模塊通過SPI接口通信，最大數據速率為10Mbps。SPI總線使用主從總線的概念。這里Arduino/NodeMCU的SPI總線引腳可以連接到NRF24L01收發模塊的SPI總線引腳上。

nRF24L01收發模塊在一定頻帶內收發數據，稱為信道。如果需要多個NRF24L01收發模塊相互通信，必須將它們配置為相同的信道。該信道可以在2.4 GHz ISM頻段的任何頻率。每個通道占用的帶寬不超過1MHz。這為我們提供了125個信道，帶寬間隔為1MHz。因此，NRF24L01模塊可以使用125個可能的通信信道，它可以在2.400到2.525 GHz之間。

什么是2.4 GHz ISM頻段?

2.4 GHz頻段是國際上為使用未經許可的低功率設備保留的工業、科學和醫療(ISM)頻段之一。例如使用ISM頻率的NFC設備、無繩電話和藍牙設備。

技術規格:

?2.4Ghz免license ISM頻段。

?最高數據傳輸速度2Mbps，高效GFSK調制，抗干擾性強，特別適合工業控制。

?125信道，可達到不同點或跳頻通信需要。

?低功耗1.9 - 3.6V，待機狀態下僅需1uA。

?發送和接收中斷信號，每次最多發送28字節。

?集成專用穩壓器，使用包括DC/DC電源在內的任何電源都能有更好的通信效果。

?雙通道數據接收，內置圓形天線，在開放無干擾環境下通信距離可達100米。

?尺寸：39mm * 17mm * 1mm(PCB嵌入式天線)

nRF24L01輸出：

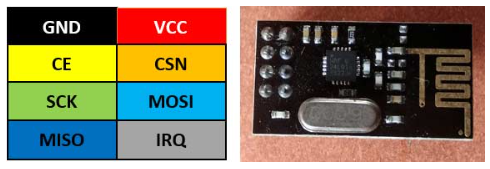

nRF24L01引腳說明：

GND：這是接地參考引腳。

VCC：這是模塊的電源引腳，可以從1.9伏到3.9伏供電?？蛇B接Arduino和NodeMCU模塊的3.3V引腳。

CE：它是芯片使能引腳，是一個有效的高引腳。該引腳模式?jīng)Q定模塊是在發送還是在接收。

CSN：它代表芯片選擇不，它是一個活動的低引腳，通常保持高。當此引腳變低時，nRF24L01開始在其SPI端口上偵聽任何傳入數據。

SCK：它是串行時鐘引腳，接受來自SPI主設備的傳入時鐘脈沖。

莫西：它代表主出從入。負責NRF24L01收發模塊的輸入。

MISO：它代表主入從出。它負責NRF24L01收發模塊的輸出。

IRQ：這是一個中斷引腳，當任何新的傳入數據可用時，它可以通知主設備。

線路圖

nRF24L01發送端帶NodeMCU ESP8266

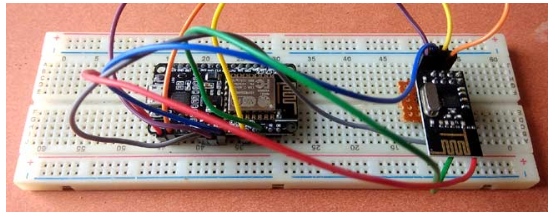

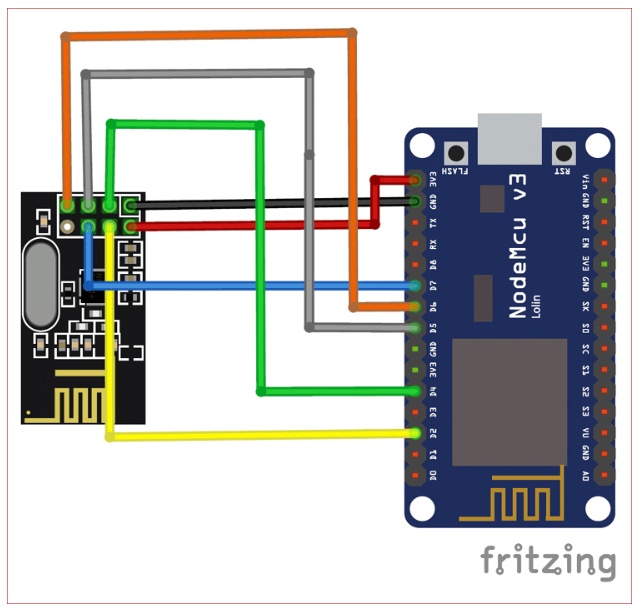

在發送端，NodeMCU is模塊與NRF24L01模塊連接，NRF24L01模塊作為發送端。如圖所示，NodeMCU的SPI引腳連接到NRF24L01模塊的SPI引腳上。除此之外，CE和CSN引腳連接到NodeMCU的數字輸出引腳。

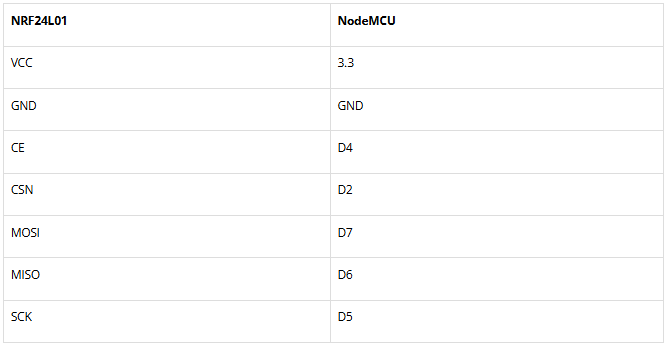

nRF24L01與NodeMCU的連接關系如下表所示：

在發送端，我們使用“pool.ntp.org”服務器從ESP8266的內置時間庫中獲得當前的時間戳和日期。然后我們可以對這些數據進行處理，通過NRF24L01模塊無線發送到接收端。

接收器端與Arduino Uno：

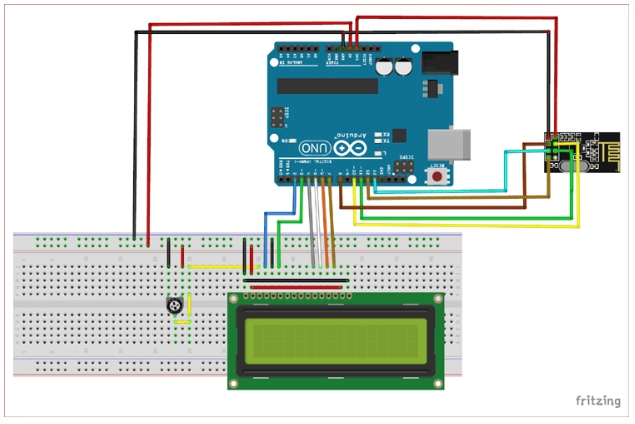

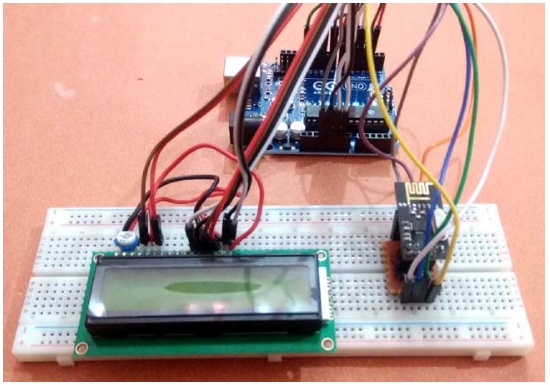

如圖所示，我們將NRF24L01連接到Arduino Uno上，這里NRF24L01模塊的SPI引腳連接到Arduino Uno板上。LCD的數據引腳和控制引腳也連接到Arduino板的數字引腳上。一個電位器連接到LCD上，以改變LCD顯示的對比度。

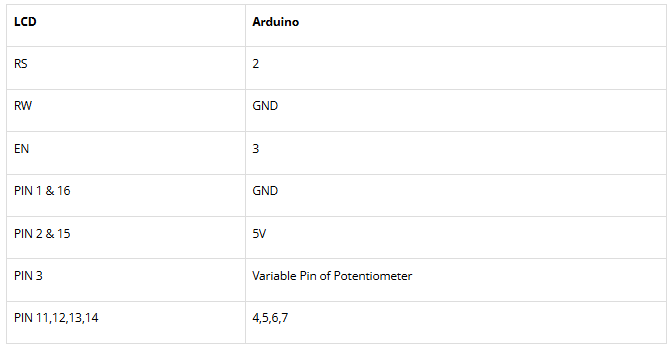

LCD與Arduino Uno的連接如下表所示：

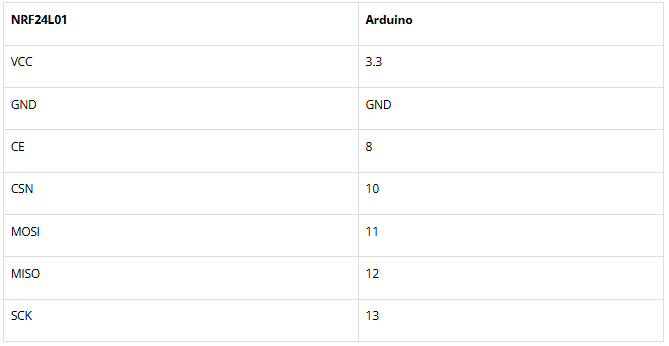

nrf24l01與Arduino Uno的連接：

編程的解釋

在本教程的最后給出了NRF24L01 ESP8266接收器側和NRF24L01 Arduino Uno發射器側的完整程序。

NRF24L01發射機側：

第一步是安裝并包含我們將在這個項目中使用的所有依賴庫。

這里，我們?yōu)闊o線NRF24L01模塊使用了RF_NRF24.h頭文件。可以從這里下載。同樣，在ESP8266模塊中使用WiFi功能，我們必須包含ESP8266WiFi庫。在這里，我們將找到當前的時間和日期，因此我們還需要在程序中包含時間庫。

下一步是定義NodeMCU將連接到的網絡的憑據。所以用write_your_ssid和write_your_pass替換你的網絡ssid和密碼。

程序的下一步是定義一個名為nrf24的對象，該對象定義NodeMCU的兩個連接引腳。這意味著我們已經將NRF24L01的CE和CSN分別連接到NodeMCU的D4， D2引腳上。

在這一步中，我們配置了無線模塊初始化命令，如信道選擇，傳輸功率，數據速率，并檢查它們是否初始化完美，沒有任何錯誤。否則，它將在串行終端中解析錯誤。

然后通過調用WiFi.mode()函數將NodeMCU設置為站模式。之后我們稱之為WiFi。Begin函數使用給定的網絡憑據連接到網絡。

在時間庫中，configTime函數支持以秒為單位定義時區。以時區和夏令時值為參數。我們還將傳遞服務器名稱作為參數，從中我們可以獲得當前時間，即“pool.ntp.org”和“time.nist.gov”。在印度，時區是UTC +5:30，因此我們可以把它寫成5.30*3600，也可以寫成11*1800。這里不考慮日光節約，所以取0。

在無限循環中，我們調用了time()函數來獲取當前時間，然后將其轉換為字符串變量。然后將該字符串變量轉換為二進制數組，因為NRF24L01收發器只以二進制格式傳輸數據。最后使用nrf24.send()函數，我們可以將這個二進制時間數組發送到接收端。

Arduino Uno接收端：

在接收端，第一步是包含必要的庫文件，并定義Arduino板的引腳，該引腳將連接到LCD顯示器。

接下來，我們創建了一個新的二進制數組，其中包含該庫支持的RadioHead用戶消息的最大長度，并使用sizeof()庫計算了它的長度。

最后一步是將接收到的數據打印成16x2的LCD。但在此之前，我們已經將其轉換為字符串，因為我們必須將完整的數據子字符串化，以明確地獲得時間和日期。為此，調用函數data.substring()。substring()方法從字符串中提取兩個指定索引之間的字符，并返回新的子字符串。

注意：不要忘記打開你的熱點和移動數據與打開電源的發射機和接收機電路。

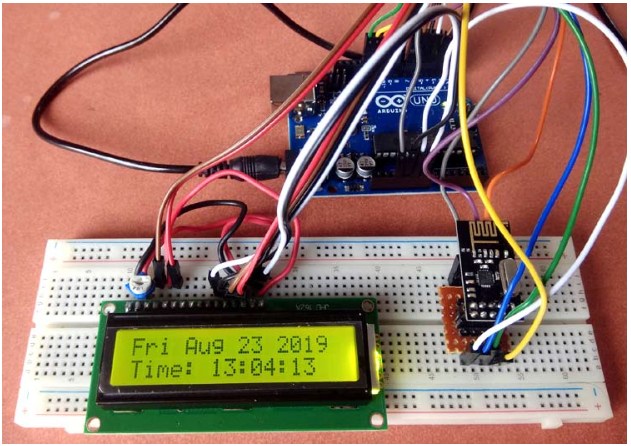

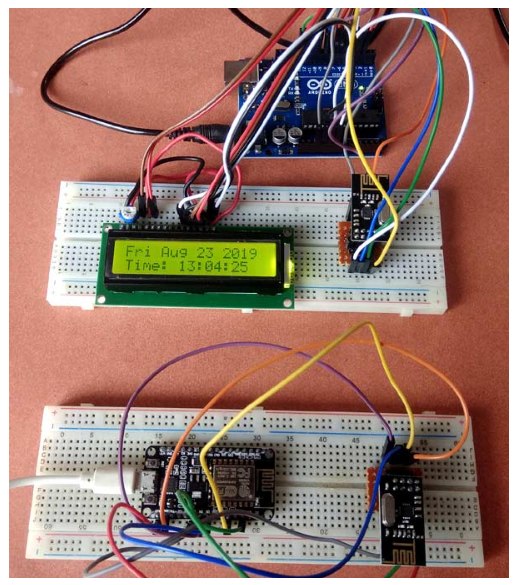

這就是Arduino和NodeMCU使用NRF24L01模塊進行無線通信的方式。在這里，互聯網時間通過nRF24L01從NodeMCU發送到Arduino Uno，并顯示在接收器側的LCD上。
