0 引言

潔凈室,也被稱為無塵室,是一種將特定空間范圍內空氣中的污染物控制在一定范圍內的密閉空間。其主要作用在于控制一定空間內空氣中的潔凈度、溫度、濕度等各項指標,使產品能在一個具有良好條件和高度穩定性的環境空間中生產制造,從而提高產品性能,保障產品良品率^[1]。潔凈室的出現和發展,是為了滿足產品生產工藝的需要,特別是對于某些對環境要求非常高的行業,如半導體工業、生物制藥工業、宇航工業等。潔凈室在各個領域的應用非 常廣泛^[2]。在食品安全領域,潔凈室的特性保證了食品、保健品的生產安全^[3]。在生化實驗室中,潔凈室基材采用纖維水泥平板,無輻射、無靜電,很好地排除了生化實驗室的干擾因素。潔凈室機電系統是保證潔凈室工作環境潔凈度的關鍵^[4],主要包括潔凈室維護結構、潔凈室凈化組件和潔凈系統控制等部分,這些系統的工作目標是為產品生產和操作人員提供適宜的內部環境,降低污染和交叉污染的風險,保護員工,保護周邊環境^[5]。因此,潔凈室機電系統在保證潔凈室工作環境潔凈度方面起著至關重要的作用。

目前,國內潔凈室裝修的龍頭企業主要有中國電子系統工程第二建筑有限公司、中國電子系統工程第四建筑有限公司、北京世源希達工程技術有限公司、柏誠系統科技有限公司。各家企業的潔凈包范圍大致相同,體量相差不大,只是各個企業在施工過程中有其獨創的特點,通常體現在施工工序安排和材料選擇上。本文從機電專業的角度出發,以某公司為例,對潔凈室全周期機電施工要點進行總結,對整個潔凈室機電施工行業有一定的借鑒作用。

1 潔凈室施工全周期劃分

潔凈室施工全周期包含兩個明顯的項 目周期,分別稱為一次配和二次配。一次配和二次配聯系緊密,一次配施工主要是指潔凈室廠房內的裝修,需要機電、管道、通風、土建等多專業相互配合。一次配合同額度大,內容多,施工周期短,需要多專業、多工程師共同協作完成。二次配施工主要是給潔凈室廠房內設備供能,需要機電、管道及少量土建專業配合。二次配合同額度小,項目時間長,需要多專業、少工程師協作完成。業主基于成本考慮,通常將一次配與二次配作為兩個項目進行招投標,然而由于一次配和二次配聯系緊密,為保證施工質量,二次配的中標單位一般與一次配中標單位相同。二次配進場時期是一次配項目末期,是業主設備進入潔凈室廠房內時期。本文以某屏幕制造商項目為例,從機電專業的角度對潔凈室裝修全周期施工的要點進行概述。

2 潔凈室施工一次配

潔凈室施工一次配主要是指建筑主體完工的這段時期,項目主要包含冷凍水系統的管道安裝、空調 系統的部分安裝、照明系統、通風系統、消防系統等。 機電專業在一次配中主要涉及橋架安裝、線纜鋪設、配電箱安裝、照明燈具安裝、高效濾塵器(Fan Filter Unit,下文簡稱FFU)配電、母線安裝等。為了更好地對一次配項目進行描述,將一次配項目分為前、中、后三期。

2.1 一次配前期

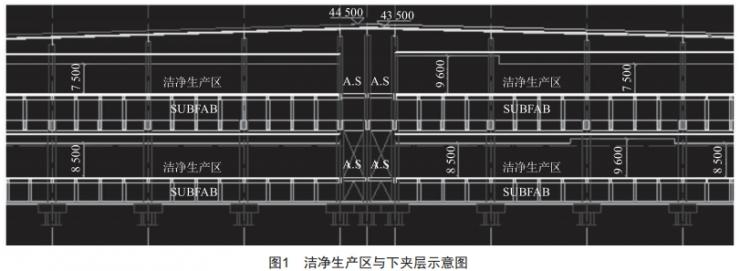

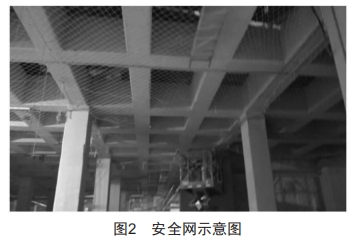

潔凈室一次配項目前期主要包含兩部分,第一部分是供料庫房區的規劃和供電。供料庫房區場地一般由甲方指定,項目部要根據場地大小進行專業施工區域劃分,做好場地供能。因此機電工程師需要對項目的用電量進行預估,選擇合適的臨時供電箱。第二部分是下夾層的供電及臨時照明。下夾層對于不同樓號之間略有不同,但對于一次配來說,其主要作用和相對位置是相同的,即給生產區提供能量和放置設備,位于設備生產區下方,如圖1所示。潔凈室項目一般都是先從下夾層開始施工,潔凈室廠房面積較大,且項目前期土建裝修專業需要對下夾層支柱和橫梁進行施工,機電專業要保證一定的臨時照明。由于下夾層和生產區之間有一定的高度,為避免發生事故,確保工人施工安全,建議在生產區鋪設安全網,如圖2所示。機電部分除了以上任務,還有一個重要事項是確保電纜及母線周期,避免項目高峰期出現短料現象。

2.2 一次配中期

潔凈室一次配中期也是潔凈室裝修項目的高峰期。在此期間,潔凈室項目具有以下特點:

1)項目人員激增。無論是項目部工程師還是項目施工人員,都需要在此期間大量增加人員。

2)庫房材料流轉快。項目高峰期,材料消耗必然很快,因此只要項目前期做好采購周期的預估,就一定能保證項目正常運轉。

3)多專業協同作業。潔凈室項目是大空間內的裝修,必然需要多個專業協同作業。

根據以上特點,機電專業需注意以下幾個方面:

1)加強安全管理。高峰期必然帶來人員激增,潔凈室廠房一般都是高處作業,這增加了事故發生概率,因此在此階段,一定要注意安全管理。其次,由于潔凈室廠房的特殊性,項目高峰期的潔凈要求和動火要求必然高于一般施工項 目,在高架地板沒有鋪設之前,也仍然要做到人走料清的要求。

2)增強相互溝通。與其他專業工程師相互溝通,做好施工空間規劃,利用BIM軟件和CAD對通風管道、消防管道、工藝管道、母線、橋架、配電箱、消防栓等空間位置進行碰撞預測,避免由于空間位置引起返工,造成損失。與現場工人做好施工溝通,這里不僅僅要進行技術交底、安全交底,更重要的是要在現場多發現問題,多用創新手段解決問題。與廠商溝通,確保施工高峰期物料的及時供應,避免物料導致誤工現象的發生,產生不必要的損失。與業主和監理多溝通,首先可以確保設計院出圖的時效性,及時做到簽證的落實,避免后期出現推諉扯皮的現象,其次可以避免與其他分包商產生包界定糾紛。

3)做好技術檢查。潔凈室機電施工具有一定的隱蔽性,因此在施工過程中,一定要做好技術管理,現場問題及時發現、及時整改,避免在通電調試時出現大面積返工現象。

潔凈室機電施工主要內容包括燈具、配電箱、橋 架、母線、FFU、接地等。其中母線和FFU是潔凈室機電施工與其他機電施工的重點,其主要施工步驟和要點如下:

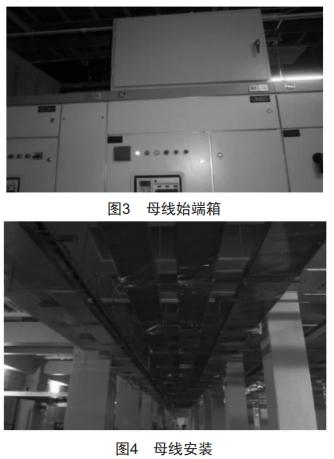

1)母線安裝步驟:母線開箱—開箱母線檢查—支吊架安裝—安裝過程母線絕緣檢測—母線接頭安 裝(圖3)—母線下側蓋板安裝—測量母線蓋板螺絲距離—母線固定壓片安裝—母線始端箱安裝—母線法蘭安裝—始端箱母線絕緣檢測—調整扭力板矩—擰斷螺絲—母線堵頭安裝—母線與低壓柜銅牌安裝—整條母線絕緣檢測—母線相序檢查—母線標牌懸掛—母線送電完成(圖4)。

2)母線安裝要點:母線插接口左右兩側間隔安裝;母線安裝過程中包裹塑料膜,防止雜物、垃圾落入;按照母線排列圖和母線槽編號拼裝;緊固前調整水平度和垂直度,使水平度和垂直度不超差,全長誤差不超過10 mm;每拼裝連接一節,要測量絕緣電阻,及時發現問題及時處理;相間及對地、對零、對外殼的絕緣電阻均應大于20 MΩ;檢測各接頭溫升,若溫度大于60℃以上,則應停電檢修接頭,檢查螺栓是否擰緊。

3)FFU安裝步驟:

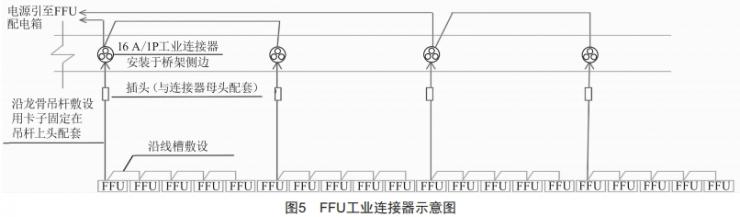

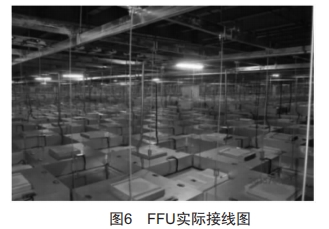

FFU配電施工步驟:工業連接器安裝 (圖5)— FFU回路標識—主回路電力電纜敷設、接線—FFU分支電力電纜沿槽敷設—FFU電力接線—FFU沿絲桿保護—FFU送電調試(圖6)。

FFU控制施工步驟:水晶頭護套安裝—水晶頭壓制安裝—預制端通信檢測—FFU控制線纜跨接FFU控制箱安裝—FFU控制箱接線—FFU分組接線—FFU通信整體測試。

4)FFU施工要點:所有接線點全部在FFU接線端子上,不允許在控制線纜上做中間接頭;所有FFU進行分組,每一組中最多可有31臺FFU,但一般情況下每一組有25~28臺FFU;每一組必須是單獨的一路網絡線,組和組之間不能混接。每組最后一臺FFU不能連接到其他組中;FFU之間控制網線一般使用超5類屏蔽雙絞線、RJ45水晶頭;每一組FFU的網線總長不得超過300 m。

2.3 一次配后期

潔凈室一次配后期是潔凈室項 目的收尾期,也是一次配和二次配的交接期。與一般項目不同,潔凈室廠房的出入口己被業主接管,進入潔凈室內部需要穿百級潔凈服、潔凈鞋,通過風淋室。一次配后期具有以下特點:項 目人員減少,項 目以系統調試為主、施工為輔。

機電專業主要調試項 目包含:母線通電檢測、 FFU通電檢測、照明燈具通電調試及檢測、高架地板銅排接地檢測、環氧地面接地線電阻檢測等。

3潔凈室施工二次配

潔凈室二次配主要是指在一次配的基礎上對業主的設備進行供能。潔凈生產空間主要放置業主生產流水線設備,流水線設備是根據業主設計需求設定的,通常都是多條產線,以某潔凈廠房為例是四條產線。業主為盡早量產,保證效益,會邊增加產線,邊進行生產。二次配項目主要包含機電、管道、安全等專業,機電行業在二次配中的主要內容包括橋架安裝、線纜鋪設、配電箱安裝等。相比于一次配項目,業主管控會更加嚴格,無論是潔凈度還是施工區域,都有了更加嚴格的標準,因此二次配施工具有周期性 明顯、靈活性強、潔凈度高、利潤高、流程化的特點。依據二次配的主要特點,本文從二次配的流程管理上將二次配分為會勘、施工、通電三個步驟。

1)會堪。主要會堪人員包括項目人員、業主對應科室人員、設備使用人員、廠商人員。主要會堪注意事項:設備的位置、型號、功率大小,電源類型,設備接入點等。

2)施工。依據會堪信息,選擇電纜大小、走向、長度,電源接入點,確保電壓平衡。

3)通電。通電過程中要通知設備對應科室人員,在現場確認檢查設備的供電接入點,然后對接入的電纜進行絕緣測試,符合絕緣要求后再正式通電。

二次配項目的關鍵在于對全局的把控和流程的管理。只有了解一次配項目,結合土建、管道、機電多個專業,以及業主設備點位和區間圖,才能對設備點位進行優化,進而創造出更多的利潤點,提高項目效益。做好流程管理,才能在施工過程中減少出錯概率。

4 總結與展望

目前,國內潔凈室施工的幾家龍頭企業主要的利潤點在管理方面,在于如何合理優化人員分配,隨著時代的發展,這己不能帶動企業快速壯大,更好的創新點應該是在分析施工要點的基礎上提高施工技術水平,在施工工序、施工材料、施工方法上進行創新,進而提高企業的利潤點,促進企業成長。對于機電專業來說,首先要研究如何深度利用BIM軟件,而不是停留在BIM的空間碰撞的功能上,應把重心更多地放在開發BIM軟件對設備的配電功能上;其次是機電專業不能僅僅滿足于按圖施工的低層次要求,而要與其他專業結合,多關注整體設備區域的劃分、性能,思考供能分配,才能有助于機電專業工程師的成長。

[參考文獻]

[1] 潔凈廠房設計規范:GB 50073—2013[S].

[2]賈延超.建筑機電專業潔凈室的施工要點[J].住宅與房地產,2019(3):147—148.

[3]湯毅,曹曉程.潔凈空間機電工程關鍵施工技術[J].建筑技藝,2018(增刊1):59—61.

[4]付紀科,柳濤.潔凈室的施工質量控制 [J].輕工科技,2018,34(9):105—106.

[5]胡安鋒,王沛釗.潔凈室簡介及施工總結[J].建材世界,2020,41(4):63—66.
