樹莓派4是樹莓派3b +的改進版本。樹莓派4配備了Cortex-A72四核處理器，運行頻率為1.5GHz，內存提升到LPDDR4。它的處理性能和速度是樹莓派3的三倍。有了樹莓派4，你可以同時運行兩個4K顯示器。派4增加了一個USB Type-C接口，而不是MicroUSB接口。

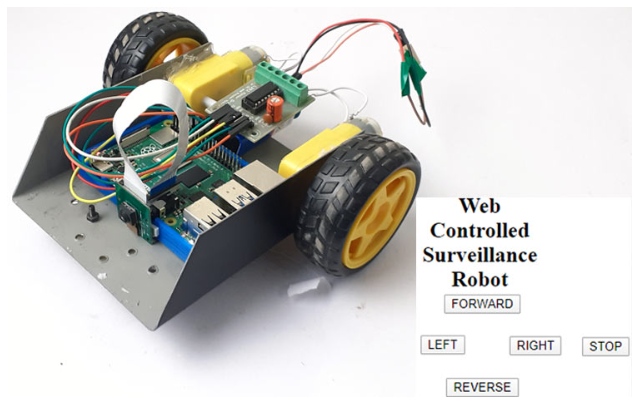

我們以前使用樹莓派3與Pi相機來構建應用程序，如基于物聯網的智能Wi-Fi門鈴，監控?cái)z像頭和樹莓派云相機。在這里，我們使用Pi相機與樹莓派4構建樹莓派網絡控制機器人。在這里，我們將使用Flask來創建網頁，該網頁將具有移動機器人的控件，它還將顯示視頻的實時饋送。該網頁將有五個控制按鈕來移動機器人在前進，后退，左，右方向和停止。

組件的要求

?樹莓派4(任何型號都可以)

?π的相機

?L293D電機驅動模塊

?直流電機(2)

接口Pi相機或USB網絡攝像頭與樹莓派4

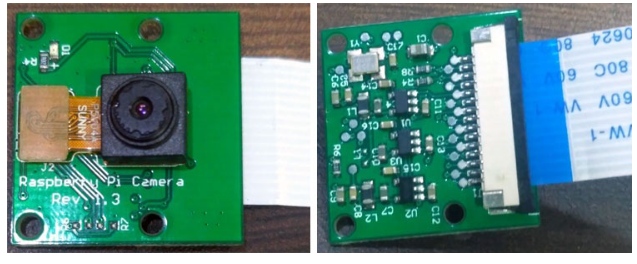

π相機:

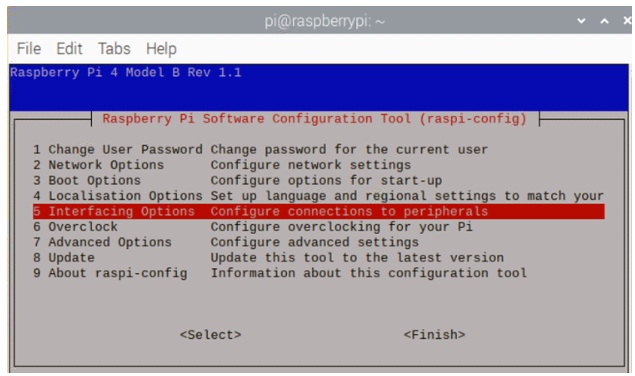

1. 要在Raspberry Pi上使用Pi -camera，首先從raspi-config中啟用相機接口。為此，運行sudo raspi-config并選擇interface options。

2. 然后選擇相機選項并在下一個窗口啟用它并重新啟動Pi。

3. 現在測試相機，使用下面的命令捕獲一張照片。

如果您在Pi目錄中獲得了一個圖像，那么您就可以繼續檢查您的相機帶和相機模塊了。

USB相機:

如果你沒有Pi Camera，也可以使用USB攝像頭。只需安裝一些軟件包來啟用網絡攝像頭功能。使用下面的命令安裝包

現在，通過使用以下命令捕獲照片來檢查相機的工作情況

在樹莓派上安裝Motion用于視頻饋送

Motion Software是一款免費的、開源的閉路電視運動檢測軟件，為L(zhǎng)inux開發的。它可以處理來自許多不同類型相機的圖像。動態軟件可以監控來自多個攝像機的視頻，它可以檢測到圖像的變化。在Motion軟件的幫助下，你可以把樹莓派變成閉路電視監控?cái)z像頭，可以檢測到運動并發送警報。動態軟件也可以用來獲取網頁上的實時視頻。

在安裝Motion之前，首先使用以下命令更新樹莓派操作系統：

之后，使用下面的命令安裝Motion：

現在導航到/etc/default/motion文件，將Motion daemon設置為yes，這樣它就會一直運行。使用以下命令編輯文件：

然后按CTRL+X > ' Y ' > Enter保存文件。

現在，使用下面的命令設置motion Directory (/var/lib/motion/)的權限，它保存所有的視頻記錄和圖片文件。

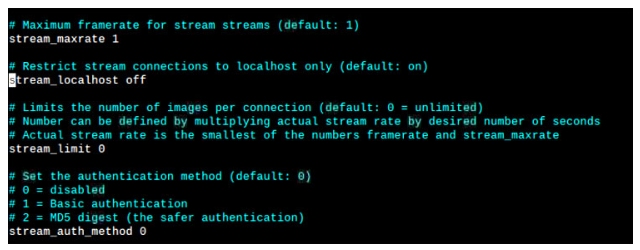

現在，在最后一步中，關閉運動配置文件中的localhost，以便在同一網絡上訪問樹莓派外部的視頻提要。關閉本地主機，使用以下命令：

您可以使用ctrl+W在nano編輯器中搜索特定的單詞。

現在要檢查視頻饋送，使用以下命令啟動動作：

之后，使用Pi的IP地址和端口8081(192.168.1.207:8081)打開視頻提要頁面。

在Motion之后，現在安裝Flask來創建一個Web服務器來控制機器人。

控制機器人的網頁將使用Flask Web Framework創建。該網頁將具有向左、向右、向前和向后移動機器人的控件。在基于物聯網的應用中，web服務器用于使用web瀏覽器控制或監控任何傳感器值，我們以前使用Arduino， ESP8266, NodeMCU, ESP32，樹莓派等創建了許多web服務器。

Flask是一個流行的Python web框架，由Pocoo的Armin Ronacher開發。它是用于開發web應用程序的第三方Python庫。Flask被歸類為微框架，它基于Pocoo項目Werkzeug和Jinja2。Flask在樹莓派上非常常用，因?yàn)闃?shù)莓派有Linux操作系統，可以很容易地處理Python腳本。樹莓派由于其高處理能力和內置Wi-Fi功能，在創建web服務器和基于物聯網的項目中也很受歡迎。

使用下面的命令來安裝Flask：

我們之前通過網頁使用Flask來控制伺服電機和步進電機。

樹莓派監視機器人電路圖

下面是基于樹莓派的監控機器人的電路圖。

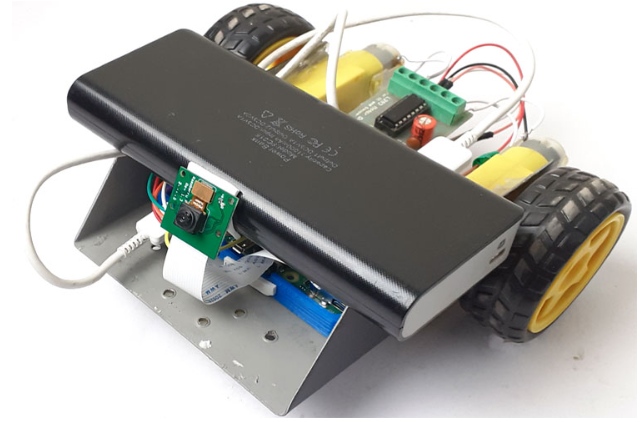

在這個項目中，我們不需要建立太多的聯系。我們只需要使用L293D電機驅動模塊將兩個直流電機連接到樹莓派。之后，將直流電機和樹莓派安裝到機器人底盤上。電機驅動模塊的四個引腳(A1， A2和B1， B2)連接到樹莓派的GPIO引腳18,23,24和25。

樹莓派控制機器人的HTML代碼

使用HTML創建一個網頁來控制機器人并顯示視頻提要。在這個HTML代碼中，我們?yōu)椴煌姆较虬粹o分配了不同的整數。例如，1代表Forward， 2代表Left。因此，每當按下網頁上的Forward按鈕時，它將發送1。

下面給出了使用web服務器控制機器人的完整HTML代碼。創建一個名為surveillance erobot的目錄，并在該目錄中創建一個名為templates的新文件夾。然后復制下面的代碼并將其保存為index.html的模板文件夾中。

Python代碼

這個物聯網樹莓派機器人的完整python代碼在本文檔的末尾給出。復制提供的代碼，并使用以下命令將其保存到monitancerobot文件夾中：

在python代碼中，有五個函數用于移動機器人向前、向左、向右、反向和停止。這五個函數有五個不同的整數。從網頁接收到的整數將保存在一個名為changePin的變量中，并與所有函數進行比較。所以當我們按下網頁上的前進按鈕時，它會發送一個，并以此為基礎，機器人會朝前進方向移動。

測試物聯網控制機器人

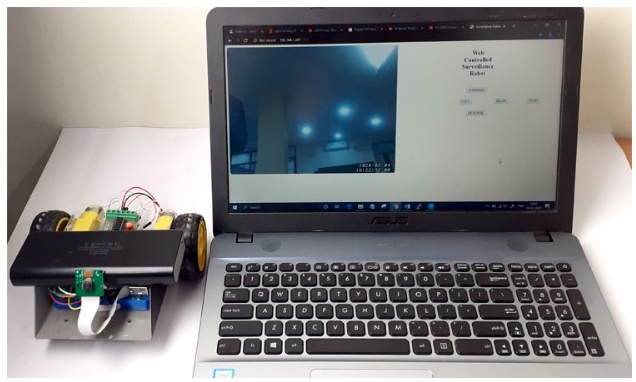

在完成所有設置并將Raspberry Pi安裝到Robot機箱之后，運行python代碼。在瀏覽器中打開樹莓派的IP地址，端口為8000?，F(xiàn)在您將在頁面的左側看到視頻流，并在頁面的右側看到控制按鈕，如下圖所示?，F(xiàn)在這個樹莓派監視機器人可以通過網頁進行控制。

本文編譯自iotdesignpro
