0引言

電力指針式儀表是變電站內最常見的測量和控制設備,承擔著電壓參數測定、避雷器檢測、電能質量監測等重要功能。指針式儀表結構簡潔、示數準確、可靠性高,尤其是在高溫高壓、粉塵等惡劣環境下,此類儀表比數字式儀表表現得更加穩定和耐用。然而,在這些惡劣的工作環境下,傳統的人工讀表方式效率低下且準確性不足。因此,隨著電力自動化、智能化水平的不斷提高,研究電力指針式儀表自動讀數技術顯得尤為重要。

在諸如電力巡檢機器人等智能電力終端上搭載電力指針式儀表自動讀數技術,不僅能大幅提高數據采集的效率和準確性,還能有效減少人為誤差,確保數據的客觀性,從而為電力系統的安全穩定運行提供有力保障。

目前,隨著計算機視覺技術的飛速進步,電力指針式儀表自動讀數技術多依賴于圖像處理、模式識別和人工智能算法,技術過程通常是攝像頭捕捉儀表盤圖像,結合先進的圖像處理算法(如均值濾波、灰度化、霍夫變換等),識別表盤和指針位置,利用角度法計算讀數,進而完成儀表讀數的自動化采集工作^[1-3]。

因此,本文預先對采集到的指針式儀表圖片進行濾波降噪和灰度化處理,使用霍夫圓檢測到儀表盤輪廓,并應用霍夫直線算法擬合儀表盤刻度線和指針,最后通過角度法計算儀表盤讀數,旨在為電力指針式儀表自動讀數技術的發展提供理論支持和技術參考,推動電力系統的智能化升級。

1 電力指針式儀表自動讀數技術

基于計算機視覺技術的電力指針式儀表自動讀數流程如圖1所示。

1.1 濾波與灰度化

智能終端配備高分辨率攝像頭,通過拍攝電力指針式儀表盤完成圖像采集。接下來是圖像的預處理操作,包括濾波和灰度化,其中,濾波用于去除圖像中的噪聲,灰度化則是將彩色圖片轉為灰度圖,以減少計算量和復雜度。

常用的濾波算法有均值濾波、高斯濾波、雙邊濾波等,在自動讀數場景中,考慮到原始圖像中指針、儀表刻度線與盤面的輪廓和色彩分明,所以,為更好地保留圖像中的邊緣信息與色彩信息,本文采用雙邊濾波^[4]。

雙邊濾波是一種非線性濾波技術,它考慮了空間鄰域和像素值相似性兩個因素,通過權重函數將空間域和強度域的信息結合在一起,從而在平滑圖

像的同時保留邊緣。其原理如下:

式中:x_i為原圖中的像素點位置;x為雙邊濾波處理后圖像中的像素點位置;Ω為空間域;I_filtered(x)為經雙邊濾波處理后x位置對應的強度值,即像素值;I(x_i)為原圖中xi位置對應的強度值;|x-x_i|為兩位置之間的歐幾里得距離;|I(x)-I(x_i)|為兩像素值之間的差異; W_p為歸一化系數;σ₁和σ₂分別為空間域和強度域的標準差。

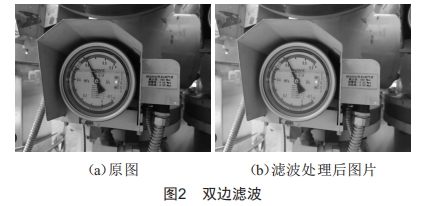

圖2展示了原始圖像經雙邊濾波處理后的效果。

1.2 儀表盤檢測

為了精準定位儀表盤的位置和輪廓,本文采用霍夫圓變換方法^[5]?；舴驁A變換是一種基于累積投票 的參數空間變換方法,適用于檢測圖像中的圓形輪廓。

基于霍夫圓變換的儀表盤輪廓定位算法流程如下:

1)邊緣檢測。

使用Canny邊緣檢測提取邊緣點。

2)參數空間投票。

對于每一個邊緣點(x,y)和假設圓半徑r,計算所有可能圓心(a,b):

a=x-rcosθ   (2)

b=y-rsinθ   (3)

式中:θ為從邊緣點(x,y)到圓心(a,b)的方向角,表示圓心相對于邊緣點的位置角度。為了覆蓋完整的圓周,將θ的取值范圍設為0到360°。

3)累積器數組。

創建一個累積器數組,每個邊緣點對應一個特定的 (a,b,r)組合,每次在參數空間中確定一個可能的(a,b,r)組合時,在累積器數組的對應位置加1。

4)定位儀表盤。

找出累積器數組中值最大的點,這些點對應的(a,b,r)參數即檢測到的儀表盤參數。

5)裁剪儀表盤。

根據矩形左下、右上坐標 (a-r,b-r)(a+r,b+r),裁剪出儀表盤。

圖3展示了基于霍夫圓變換定位儀表盤輪廓的效果。

1.3 霍夫直線擬合指針和刻度

在儀表盤圖片中準確識別儀表盤上的指針和刻度線,采用霍夫直線變換方法^[6],算法流程如下:

1)邊緣檢測。

使用Canny邊緣檢測提取邊緣點。

2)霍夫直線變換。

將圖像坐標空間轉換為霍夫參數空間(可視為極坐標空間)。在極坐標系中,直線可表示為:

ρ=xcosθ+ysinθ   (4)

式中:ρ為原點到直線的垂直距離;θ為直線與x軸的夾角。

3)累積器數組

創建累積器數組,每個邊緣點(x,y)對應一個特定的(ρ,θ)組合。每次在參數空間中確定一個可能的(ρ,θ)組合時,在累積器數組的對應位置上加1。

4)定位直線

找出累積器數組中值最大的點,這些點對應的(ρ,θ)參數即檢測到的直線參數(指針和刻度線)。

5)區分指針和刻度線

根據檢測到的直線參數(ρ,θ),將直線從霍夫參數空間轉換為圖像坐標空間,表示為:

圓心附近出發且延伸至儀表盤輪廓區域的長直線為指針,圍繞儀表盤圓周排列的短直線為刻度線。

圖4展示了基于霍夫直線變換的指針和刻度擬合效果。

1.4 角度法讀數

將儀表盤的圓心作為指針的回轉中心,起始刻度線延伸且連接回轉中心的直線為水平軸,假設指針與表盤輪廓線的交點為(x_p,y_p),則指針與水平線的夾角θ_p計算為:

θ_p=arctan(|y_p-b|/|x_p-a|)   (6)

式中:(a,b)為儀表盤的回轉中心。

將指針角度θp映射到刻度范圍內:

刻度值=θ_p ×max—num/angle   (7)

式中:max—num為儀表盤最大示數;angle為儀表盤刻度范圍的角度。

考慮到儀表盤零刻度位置,需要對指針讀數進行修正。因此,假設0刻度在θ位置,儀表盤實際讀數res為:

res=(θ_p-θ)×max—num/angle   (8)

通過上述步驟,算法可以精確地識別儀表盤輪廓并檢測指針和刻度線的位置,再基于指針與刻度線的角度關系,即可獲得儀表盤的讀數。這種方法可以顯著提高電力指針式儀表自動讀數的效率和準確性。

2 實驗結果與分析

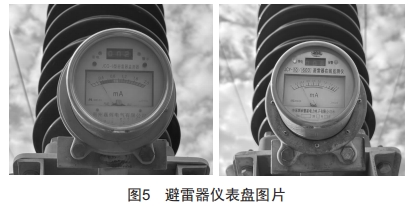

為了測試本文所研究的電力指針式儀表自動讀數技術的有效性,采集了變電所內110kv滁東線584線路避雷器A組、B組、C組等30張不同示數進行實驗,儀表盤如圖5所示。

使用絕對誤差T和相對誤差δ衡量讀數精度,計算公式如下:

T=|res-y|   (9)

δ=T/y    (10)

式中:res為算法讀數;y為人工讀數。

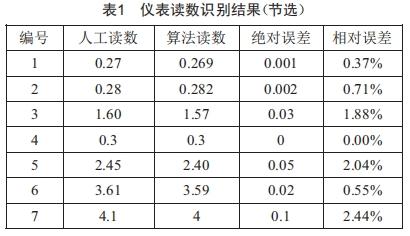

部分電力指針式儀表自動讀數結果如表1所示。

實驗結果表明,本文所提的電力指針式儀表自動讀數的平均絕對誤差為0.02,平均相對誤差為1.8%,自動讀數能有效適應各種復雜環境,且準確性符合應用預期。

3結束語

為解決電力指針式儀表在復雜環境下自動讀數問題,本文提出了一種基于計算機視覺技術的自動化讀數方法。該方法包含對原始圖像進行雙邊濾波與灰度化的預處理操作、霍夫圓變換定位儀表盤邊緣、霍夫直線擬合指針和刻度線以及角度法計算讀數等四大關鍵步驟。采集滁州變電站內避雷器組圖像對自動讀數方法進行驗證,實驗結果表明,該方法在復雜環境下仍具有高精度,可實現對傳統人工讀數方式的有效替代,有助于賦能電力智能化巡檢以及推動電力系統的智能化升級。不過,霍夫變換仍存在計算復雜度較高的特性,后續將優化圓盤和指針定位算法,以進一步提高系統的實時性。
