0引言

動力電池作為汽車核心部件,其容量、功率、安全性等都直接影響到汽車的品質,而溫度正是影響動力電池性能的重要因素。有研究指出,電池處于低溫狀態時,其充放電效率會遠遠低于正常工況下的水平^[1],因此需要設計電池加熱系統來保證電池的工作溫度處于正常范圍。

電池加熱系統按照介質可以分為風冷卻、液冷卻、相變材料冷卻三種^[2] 。 其中電池液冷與風冷相比,具有結構簡單、效率高等優點,被廣泛運用于電動汽車^[3]。然而,獨立的電池加熱系統存在性能上限,因此部分研究提出將空調系統與電池?zé)峁芾硐到y(tǒng)耦合,利用空調系統的制冷劑與電池冷卻液進行熱交換,達到提升電池?zé)峁芾硐到y(tǒng)性能的目的^[4—5]。本文設計了一種以PTC為主要加熱源,空調系統余熱作為輔助熱源的電池加熱系統并建模,通過設置獨立式加熱系統對比,驗證電池加熱系統的有效性。

1 電池加熱系統工作原理及建模

1.1集成熱管理系統工作原理

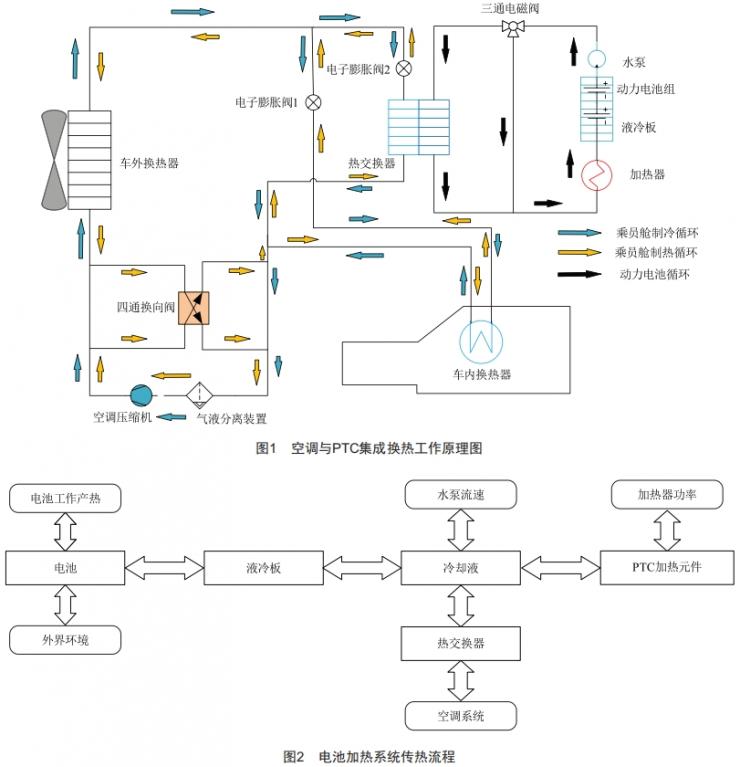

空調與PTC集成換熱工作原理如圖1所示,其中動力電池組參數根據某款汽車的設計參數匹配計算求得。

動力電池的匹配計算主要包括兩個部分,第一部分為計算汽車動力電池組所需電池單體數量,第二部分為電池組的排列布置。參考國際GB/T18386—2005《電動汽車能量消耗率和續駛里程試驗方法》的規定,在等速工況下,電池的負載功率如式 (1)所示:

式中:P為電池負載功率;β為整車驅動效率;m為整車整備質量;f為滾動阻力系數;u為行駛測速,取60km/h;C_d為空氣阻力系數;A為迎風面積。

汽車電池的能量需求W如式(2)所示:

式中:L為行駛里程要求,這里取L=260 km;ε為放電深度,取85%。

電池單體數n的計算如式(3)所示:

式中:C_b為電池單體容量;U_b為電池單體電壓。

電池選用某型號鋰電池,電池的單體電壓為3.7V,電池單體容量經過實驗測得為3000 mA,將結果代入式(3),得到所需電池單體數量為5 600個。汽車電池組所需工作電壓范圍為600~800 V,結合工作電壓范圍,匹配32個電池模組并聯,每個電池模組由175個電池單體構成。

1.2 電池加熱系統傳熱原理及建模

電池加熱系統傳熱流程如圖2所示。

電池?zé)崃縼碜噪姵貎?nèi)部產熱、外界環境以及液冷板三個部分,其中液冷板的熱量來源于流經液冷板的冷卻液,冷卻液的傳熱效率受到水泵流速、PTC 功率以及空調三個方面影響。在確定電池加熱系統的傳熱流程后,建立電池加熱系統傳熱數學模型。電池組溫度T_b的變化如式(4)所示:

式中:C_m為電池組比熱容;M_m為電池組質量;T_b為電池溫度;ρ_w為冷卻液密度;C_w為冷卻液比熱容;q_v為冷卻液體積流量;T_lk為液冷板冷卻液進水口溫差;T_amb為外界環境溫度;R_amb—b為電池與外界環境的熱阻;Q_b為電池產熱功率。

液冷板冷卻液進水口溫差T_lk的變化如式(5)所示:

式中:C_w為冷卻液比熱容;M_w為冷卻液質量;T_ptc為 PTC溫度;R_b為電池與冷卻液直接的熱阻;R_ptc—1為PTC與冷卻液直接的熱阻;Q_ex為熱交換器換熱功率。

PTC加熱器溫度T_ptc的變化如式(6)所示:

式中:C_ptc為PTC加熱器的熱容;Q_ptc為PTC加熱器的產熱功率。

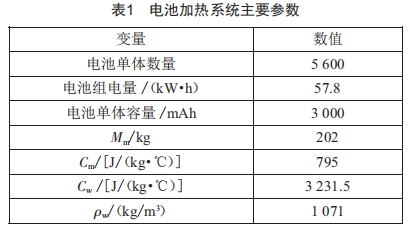

表1為電池加熱系統中主要參數。

2空調系統工作原理及參數匹配

2.1 空調系統工作原理

空調系統主要由壓縮機、冷凝器、蒸發器、四通換向閥及電子膨脹閥等部件組成^[6],根據需求劃分為制熱工況和制冷工況。制熱工況如圖1中淺灰色箭頭所示,其工作原理如下:壓縮機排出高溫高壓的氣體制冷劑,制冷劑進入車外換熱器冷凝,此時車外換熱器充當冷凝器,然后經過電子膨脹閥節流后流入車內換熱器蒸發,此時車內換熱器發揮蒸發器的作用,之后制冷劑再度流入到壓縮機中進入下一次循環。制冷工況如圖1中深灰色箭頭所示,其工作原理如下:壓縮機使高溫高壓的氣體制冷劑經過四通換向閥進入車內換熱器冷凝,此時車內換熱器充當冷凝器,然后經過電子膨脹閥節流后進入車外換熱器蒸發,此時車外換熱器發揮蒸發器的作用,之后再度流入壓縮機,進入下一次循環。

2.2 空調系統參數匹配

空調系統主要部件參數包括換熱器換熱面積和換熱功率、壓縮機排量以及電子膨脹閥橫截面積,這些參數主要通過空調最大制冷量Q0獲得?？照{(diào)的最大制冷量為乘員艙最大熱負荷和電池組熱負荷的和,其計算如式(7)所示:

式中:Q_cabin為乘員艙最大熱負荷;Q_bat為 電池組熱負荷。

乘員艙的最大熱負荷主要來自以下幾個方面:車身圍板結構傳熱、人體熱負荷、車窗玻璃傳熱、室外空氣帶入熱量、其他熱量。乘員艙熱負荷計算如式(8)所示:

式中:Q_s為車身圍板結構傳熱;Q_L為車窗玻璃傳熱;Q_Air為室外空氣傳熱;Q_p為人體熱負荷;Q_F為其他熱量。

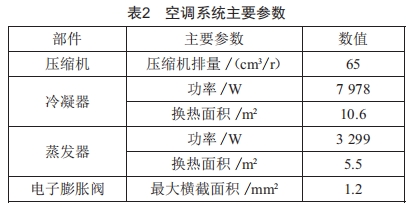

根據計算得到的Q₀即可計算空調系統主要部件參數,具體如表2所示。

3 電池加熱系統控制策略

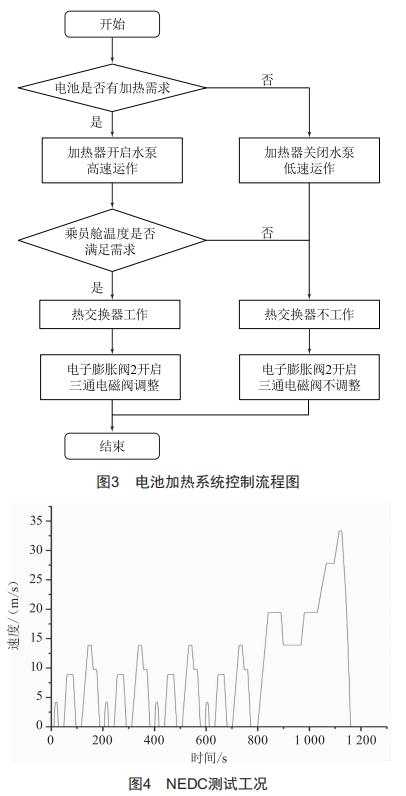

電池組的最佳工作溫度范圍是18~25℃ ^[7],因此將電池溫度的上限定為25℃ 。電池加熱系統控制流程如圖3所示,熱交換器工作由三通電磁閥和電子膨脹閥2共同決定。當電池有加熱需求且乘員艙溫度達到目標需求時,三通電磁閥控制冷卻液流經熱交換器,電子膨脹閥2開啟控制制冷劑流經熱交換器,此時熱交換器工作。當電池有加熱需求但乘員艙溫度沒有達到目標溫度時,三通電磁閥控制電池冷卻液不流經熱交換器,電子膨脹閥2關閉,制冷劑不流經熱交換器,熱交換器不工作。

4仿真結果對比與分析

仿真工況選用為NEDC工況,環境溫度設置為—10℃,假設汽車已經充分冷浸,汽車各部件與環境溫度均一致。NEDC工況如圖4所示,每一個循環耗時 為1180 s,最高速度120 km/h,平均速度為33.6 km/h, 其加、減速過程為勻加、減速過程。仿真共計行駛3個工況循環,行駛約21 km。

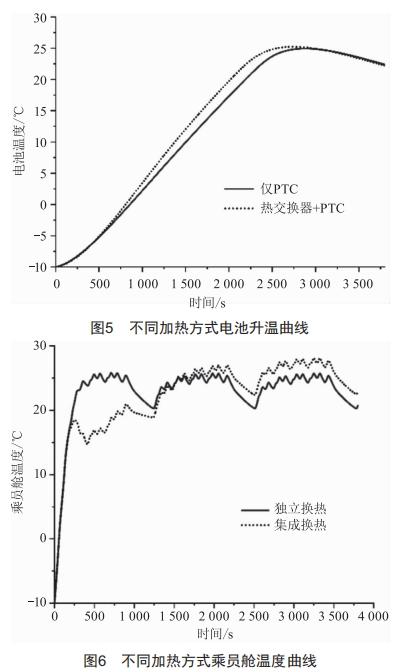

圖5展示了不同加熱方式下電池升溫情況,圖6展示了不同換熱時乘員艙升溫曲線情況。從圖5、圖6可以看出,在系統運行約260s時,乘員艙溫度達到15℃ ,此時乘員艙溫度達到目標要求,滿足集成制熱條件,空調系統將部分熱量通過熱交換器傳遞到電池加熱系統中,此時電池加熱方式為PTC與熱交換器同時加熱,電池升溫速率快于僅PTC加熱方式。

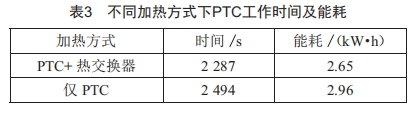

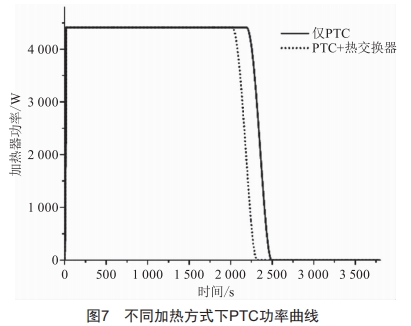

圖7為不同加熱方式下PTC功率曲線圖,從圖7可以看出,在采用熱交換器作為輔助熱源時,PTC功率先一步開始降低,并且PTC工作時間先一步結束。表3為不同加熱方式下PTC停止工作時間和能耗對比,從表3可以看出,PTC和熱交換器同時加熱使工作時間縮短了207 s,能耗減少了0.31 kw·h。

5 結論

本文設計了一種空調與PTC集成換熱的電池加熱系統,在傳熱分析的基礎上推導了數學模型,通過仿真分析得出結論:采用集成換熱的電池加熱系統在電池升溫速率上更優于僅PTC加熱方式的電池加熱系統,在加熱時間上集成換熱節省了約207 s,在能耗上節省了0.31 kw·h,由此證明設計的電池加熱系統在提升加熱系統性能和減少能耗上是有效的。

[參考文獻]

[1]劉科延.純電動汽車動力電池與空調聯合熱管理仿真研究[D].西安:長安大學,2022.

[2]黃偉.動力電池直冷直熱板的設計及優化研究[D].濟南:山東大學,2023.

[3]鄒曉輝.電動汽車動力電池?zé)峁芾硪豪湎到y(tǒng)設計[D].長沙:中南林業科技大學,2020.

[4] 歐景志.基于熱泵空調的乘員艙和電池?zé)峁芾矸抡婕翱刂撇呗匝芯縖D].重慶:重慶大學,2022.

[5]盧熾華,王良旭,劉志恩,等.燃料電池汽車整車熱管理系統設計與仿真分析[J].重慶大學學報,2022,45 (10):48-61.

[6] 寧秋宇.電動車空調系統的匹配設計[D].長春:吉林大學,2011.

[7] TAO XR,WAGNERJ.A thermal manaGement systemforthe batterypack ofahybridelectricvehicle: modelinGandcontrol[J].proceedinGsoftheInsti-tution of Mechanical EnGineers,part D:Journal of Automobile EnGineerinG,2016,230(2): 190-201.
