0引言

SIS,即廠級監控信息系統(Supervisory Information System),其主要作用包括:處理實時數據、完成生產過程的監控和管理、故障診斷和分析、性能計算、分析和經濟負荷調度等。我國部分省份火電廠環保電價考核數據來源也依托于SIS系統,一直以來,SIS系統都是火電廠生產運行環節中尤為重要的組成部分。電廠SIS系統鏈路存在單一化的弊端,易因某個中間環節出現問題導致數據中斷,同時因傳輸鏈路冗長不能及時定位問題所在,加大了故障處理難度,增加了故障處理時間,因此對整個SIS系統通信進行優化及預警很有必要。

1 系統現狀

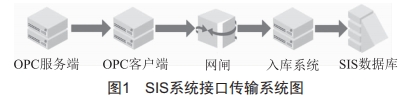

如圖1所示,火力發電廠的單一SIS系統接口^[1]一般包括OPC服務端、OPC客戶端、網閘、入庫系統、SIS數據庫等多個子系統。從廠內工程師站接口機獲取數據,再通過OPC服務端對外提供訪問接 口,由 OPC客戶端采集接收數據,數據通過網閘傳輸?shù)饺霂?kù)系統,最后由入庫系統把數據寫入SIS數據庫,整個傳輸過程中還包括一些網絡通信及安全設備,如防火墻、交換機等。

該系統目前存在如下弊端:1)整個傳輸系統是串聯連接,任一子系統網絡或設備發生故障都會導致SIS數據庫內數據缺失。2)整個傳輸鏈路涉及設備多、位置分散、傳輸鏈路長,出現故障時定位困難。3)  整個傳輸鏈路缺少有效的監控,不能及時定位、處理故障,影響SIS數據庫的各項應用,易出現考核的狀況。4)對系統傳輸測點的狀態缺少有效管理,易因單個測點出現異常導致整個系統發生考核的狀況。5)單個設備運行的關鍵程序缺少守護,易因?yàn)槟硞€(gè)程序問題導致整個傳輸鏈路異常。

2SIS系統通信優化及預警

2.1研究?jī)?nèi)容

1)雙鏈路部署優化:設備間使用私有協議自動協商數據采集、傳輸設備的主/備關系,出現故障時自動完成主/備切換,實現實時數據冗余化通道傳輸。

2)本地/鄰居狀態監測:設備對自身及相連鄰居設備的運行狀態進行實時監測,并上傳管理端,以實現管理端對數據網關、安全設備、交換機、服務器等獨立系統的健康狀況診斷。

3)實時拓?fù)錉顟B(tài)監視:系統結合實時網絡狀態拓?fù)鋱D,將接口實時運行狀態直觀地展現給運維人員,同時也能快速定位到故障節點。拓?fù)鋱D通過網頁技術,實現基于網頁方式的訪問,管理者可以隨時隨地掌握系統運行狀態,不受時間、區域的限制。

4)故障診斷和通知:通過OPC客戶端、入庫系統獲取自身和鄰居設備狀態信息,系統自帶的故障診斷模型及時分析出故障位置,并提供相應的處理建議,將故障信息推送給運維人員,協助運維人員快速鎖定故障,減少排故時間,提升部門間協助效率,確保數據通信的穩定性、實時性。

5)遠程接口備份:將數據OPC客戶端、入庫系統的軟件及配置信息,通過傳遞功能層層傳遞到管理站。在設備出現故障時能夠進行下載,并快速恢復到備品備件中,提升了系統恢復的效率。

6)智能守護:以服務方式運行占用系統資源極少,對系統內關聯的重要程序進行守護,使得系統在沒有人為干擾的大部分情況下,能自動把系統由異常狀態恢復到正常狀態,減輕運維人員的工作量,同時還會記錄關鍵日志,使得開發人員對整個系統運行穩定性有更具體的了解,方便后續系統的優化和升級,從根本上降低出現異常的概率。

7)模塊化部署:將一個個所要使用的功能分為一個個獨立的模塊,通信及預警系統根據實際情況選擇最適合的模塊,通過模塊化部署優化的通信及預警系統,可以方便后續單個功能或模塊的升級及優化,同時其架構靈活,能夠完美適應前后端的變化,提高系統的實用性。

2.2整體架構

為進一步提高DCS系統至SIS系統數據傳輸?shù)姆€(wěn)定性和可靠性,對SIS系統通信進行優化并研究數據傳輸?shù)闹悄茴A(yù)警系統,如圖2所示。

通過數據采集、隔離裝置、系統狀態自檢、服務器狀態檢測、實時數據庫狀態檢測、測點自動同步、通道冗余熱備等功能,實現在MIS側對實時數據采集傳輸系統進行統一管理^[2]、維護和狀態監視的目的,以滿足實時數據庫系統和SIS系統運行管理人員對數據采集接口的遠程監視、集中管理、安全維護、狀態報警等日常管理和維護需要。

2.3通信可靠性優化

使用雙鏈路部署重新定義設備主備關系,正常狀態主/備路相互獨立運行,由入庫系統做出判斷,單路數據寫入SIS數據庫,當SIS系統接口某個環節出現異常時,能實現主/備的自動切換,同時設備對自身及相連鄰居設備的運行狀態進行實時監測,通過私有協議把監測數據發送給監控端,讓運維人員實時掌握系統運行狀況,降低數據缺失、中斷的風險,設備也會對自己同級設備狀態進行分析,同級設備出現故障,能快速替換其功能,保證系統穩定運行。

利用模塊化、C++、VB等技術重新優化升級已有軟件,使之能夠適應大多數操作系統,也可以更靈活地去適應前后端環境的變化,為后續的升級優化預留了足夠的空間,提高了整個系統的實用性。

2.4 預警技術研究

監控預警系統對外提供Web服務^[3],采用HTML 語言、Java Applets、腳本程序、CSS、DHTML、插件技術以及VRML技術,將接口實時運行狀態直觀地展現給運維人員。其優勢在于Web標準網絡的網頁能在不同瀏覽器和設備上正常顯示,避免了因兼容性問題導致的頁面錯亂、功能失效等問題,開發也可遵循統一的規范進行,減少了針對不同瀏覽器和設備的適配工作,遵循標準的代碼更易于維護和更新,有利于長期發展。為提高發現問題、處理問題的速度,避免再次發生考核的狀況,智能預警系統根據現有故障診斷模型能及時對異常情況進行分析,再通過公眾號把分析結果發送給運維人員,減少了運維人員定位問題的時間,降低了數據丟失或者缺失的風險,充分體現了整個預警系統的實時性、實用性,大大提高了智能化水平。

2.5 系統特點

在保持原有功能的基礎上,利用Java、Web等先進技術對現有系統進行優化,遵循實時性、安全性、可拓展性和靈活性、標準性、實用性等原則,大大提高了系統性能。1)實時性:系統拓?fù)鋱D實時展示整個通信、傳輸鏈路,實時快速處理整個業務數據、監控?cái)?shù)據,出現故障時能在醒目的地方給出提示,同時發出聲音報警,幫助用戶快速發現并找到問題所在。2)安全性:優化后系統具有安全保密措施,能防止非法入侵及非法操作,使系統中的軟硬件、數據受到保護,不會被惡意破壞、更改、泄露,系統可以連續安全地運行,對于非法入侵及非法操作記錄關鍵日志,幫助運維人員及時解決隱患。3)可拓展性和靈活性:預警系統采用模塊化結構,能夠靈活方便地進行修改及優化,為滿足系統要求需要增加或修改資源的,可通過增加模塊或啟用新模塊的方式來實現,對于系統資源拓展沒有局限性。4)標準性:優化及預警涉及的技術符合國際通用標準,方便后續優化升級,同時在高性價比的基礎上,盡可能采用先進技術,確保在未來十年內使系統保持先進。5)實用性:整個系統組網方式、功能配置靈活,可根據不同環境進行調整,真正實現了從用戶角度出發,利用現有環境降低系統成本,在使系統具有高性價比的同時滿足用戶實際需求。

3 結束語

綜上所述,通過對SIS系統通信的優化及預警研究,可進一步提高DCS系統至SIS系統數據傳輸?shù)姆€(wěn)定性和可靠性,降低因參數傳輸中斷引起的指標計算停滯及考核風險,從而減少經濟損失。優化后,能通過Web訪問的方式對實時數據采集傳輸系統進行統一管理、維護和狀態監視,對數據采集接口進行遠程監視、集中管理、安全維護、狀態報警等日常管理和維護,改進維護工作模式,提升維護工作的自動化和智能化水平。

[參考文獻]

[1]薄文靜.淺談電廠SIS系統應用價值[J].中國設備工程,2024(2):88-90.

[2]任國俊,張志學,厲超,等.DCS與SIS一體化監控后臺 SCADA改造[J].電站系統工程,2024,40(1):48-50.

[3]郭琳,魏靜.發電廠信息系統網絡設備的優化配置[J].山東電力高等專科學校學報,2024,27(1):33-36.
