一、三極管導電機理

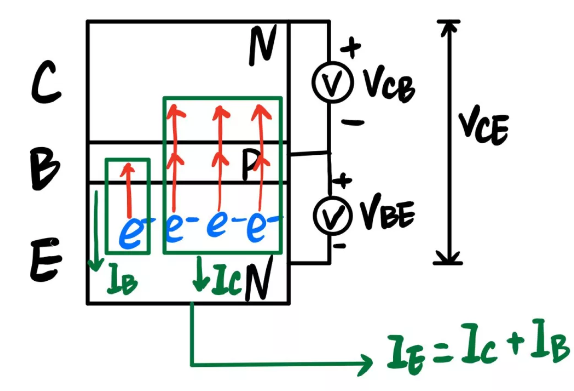

要解釋三極管導電機理，必須弄明白其基本結構和電子走向。如圖所示，NPN三極管的基極是一段很窄的P型半導體，兩端是由N型半導體組成的發射極和集電極。這兩個電極的名字也是相當形象的，發射極發射電子，集電極收集電子。

基極和發射極之間施加的是正向偏置電壓，其目的是使發射極中的電子在電場的作用下漂移到基極。這些電子到達基極后，部分電子與空穴復合形成電流IB，因?yàn)榛鶚O窄，所以復合的只是很小一部分，IB也就很小。又因?yàn)榧姌O和基極之間施加的是反向偏置，所以達到基極的大部分電子會在這一電場作用下漂移到集電極形成IC。

在書中，IC和IB之間的關系是IC=βIB，現在假設β=99，就可以理解成發射極發射100個電子，有1個電子與空穴復合形成IB，有99個電子到達集電極形成IC，這個效果就像是IB被放大了99倍。因?yàn)樵趦蓚€(gè)過程中的電子漂移方向是一致的，所以從發射極流出的IE=IC+IB，因?yàn)镮B的電流很小，所以有IE=αIC（α≈1）。

綜上所述，如果把這個過程看作一個黑盒的話，就可以簡單看成是發射極發射電子，集電極收集電子。

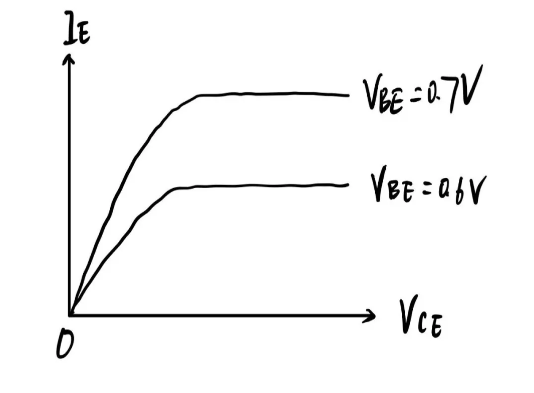

VCE=VCB+VBE，可以用VBE衡量發射電子的能力，用VCB衡量吸收電子的能力，具體表現如下圖所示。

在VCE相同的情況下，VBE大的三極管發射電子的能力更強，形成的電流更大；在VBE一定的情況下，電流會隨著VCE的增加（也就是吸收電子能力）而增加，但是當VCE到達一定值后，電流出現飽和，其原因就是發射電子的能力是有限的，發射的電子幾乎全部在集電極被收集，電流無法繼續增大。

簡單來說，VBE決定了電流的上限，VCE盡可能地發揮上限。

二、三極管放大原理詳述

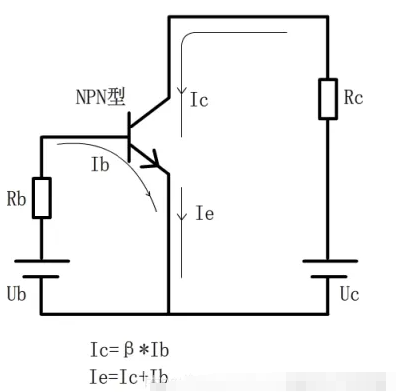

關于三極管的原理，前人之述備矣，本文只強調一點：三極管是電流型放大器件，放大基極電流。

放大是對模擬信號最基本的處理，在實驗和生產過程中，從傳感器獲得的電信號都很微弱，只有經過放大后才能作進一步的處理，或者使之具有足夠的能量來推動執行機構。三極管是放大電路的核心元件，它能夠控制能量的轉換，將輸入的微小信號變化進行放大輸出。

三極管的工作過程中有三種狀態，截止、放大和飽和。當三極管處于截止和飽和狀態下，三極管當作開關器件使用，當三極管處于放大狀態下可以對波形進行放大。此時可以用水管來類比三極管的電流放大原理。

左邊的細管子里藍色的小水流沖動杠桿使大水管的閥門開大，就可以允許較大紅色的水流流過這個閥門。當藍色的水流越大，也就使大管中紅色的水流更大。三極管的原理也和這個一樣，放大倍數為100時，當基極電流Ib為x時，那么集電極電流Ic就是100x。這個100被稱為β，以下是動圖演示。

結合此圖也不難理解截止區和飽和區。水管直徑是有限的，即便閥門全開，水流也不會增大了，就是飽和區。

如果輸入的水流太小，基極與發射極的電壓差太小，連閥門都推不開，就是截止區。
