天線是包括Wi-Fi在內的所有無線通信應用中鏈接預算的重要組成部分。在無線通信中,天線的性能和鏈路的預算問題很多,除此之外,還有總體的建筑挑戰。架構選擇是這個常見問題的焦點,包括:長途與本地Wi-Fi,以及定向與使用。全方位天線,多路徑環境中天線的選擇,多天線的使用如何提高Wi-Fi路由器的性能,以及無線網絡中波束形成的演變和使用。

Wi-Fi通常被認為是一種用于建立本地網絡的短距離無線通信技術。但是如果使用正確的天線,Wi-Fi信號可以達到15公里(9英里以上)。Wi-Fi信號可以穿過薄壁或孤立的植被,但不能通過大型建筑或樹木林立。此外,由于障礙造成的信號損失,傳輸可能會受到數據包損失和信號強度隨距離的增加而減小的影響。長距離發送Wi-Fi信號有三個一般要求:

· 需要在發射和接收天線之間沒有障礙的直接視線連接。

· 通常來說,發射和接收天線最好是在同一個水平面上,或幾乎相同的水平面上。

· 需要在發射和接收端使用定向天線?？讖浇禽^小的天線需要更精確的方位,但可以在更長的距離傳輸。

長距離Wi-Fi有多種天線選擇,在孔徑角和傳輸距離之間進行權衡 (Figure 1). 面板天線是最容易使用的,不需要精確的校準。一個小型面板天線可以達到300米以上,因?yàn)樗幸粋€(gè)開放的角度。更大的面板天線與更小的孔徑可以發射800米或更多。Yagi和拋物面天線的孔徑更小,可以在1到15公里之間傳輸,但它們必須盡可能精確地排列。

圖1:具有典型覆蓋(度)和典型傳輸距離的定向Wi-Fi天線(從頂部;室內面板、室外面板、Yagi天線和拋物面天線)的比較。八木和拋物面是戶外使用的。

多路徑環境中的天線多樣性

天線多樣性一般是指每個無線電使用兩個天線,增加了其中一個接收到更好信號的可能性。天線必須分開,但在每個位置相等。多樣性解決了多路徑環境中無線網絡所面臨的挑戰。天線在物理上相互分離,以確保每個天線都遇到不同的多路傳播效果。信號無效點分布在多路徑環境中。在某些情況下,有必要將天線移動到周圍,以避免這些空點,并使充分的接收成為可能。多樣性的目的是通過最小化刪除的數據包的數量來最大化吞吐量。

傳輸波長隨頻率變化,并決定射頻波的反彈方式,它的傳播距離和空發生的地方。5千兆赫波長約6厘米(2.36英寸),2.4千兆赫波長約12.5厘米(4.92英寸)。延遲擴展是衡量多路徑性能的一種手段,定義為主信號到達與最后反射信號到達之間的時間。延遲的數量與網絡的環境和規模有關.對于住宅來說,通常在50nn以下;在辦公室,可以是100nn,在制造和倉庫環境中,可以是300nn或更多 (Figure 2) .

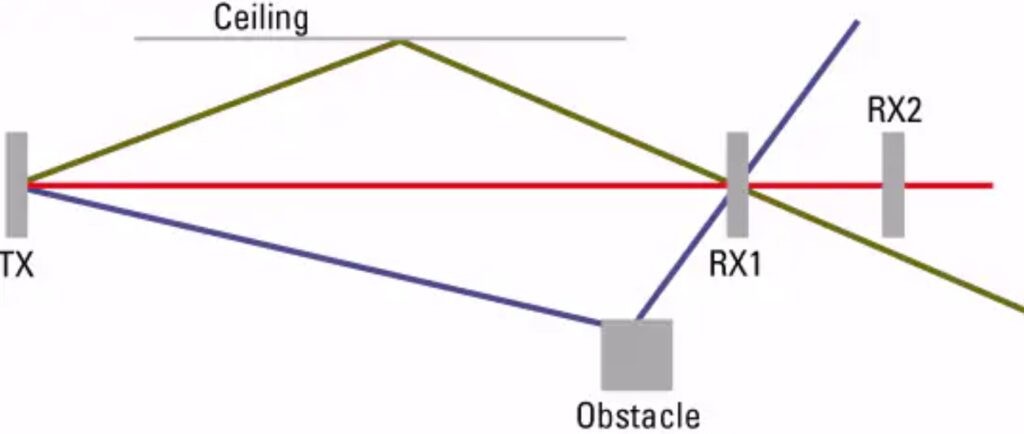

圖2:延遲擴展是衡量多路徑性能的一個尺度,在大的制造環境中,它的范圍從居住環境下的50個NS到300多個NS不等。

多徑信號具有良好的射頻信號強度,但信號質量較差。在一個典型的天線多樣性應用中,每個接入點從兩個傳輸天線中提取信號,并使用信號強度和質量的最佳組合。天線多樣性并不意味著擴展Wi-Fi路由器的覆蓋范圍或帶寬,而是通過消除多路徑失真和信號空檔來提高覆蓋。

空間是天線多樣性設計中的一個重要考慮因素.例如,由于2.4千兆赫的波長大約為12.5厘米,因此天線應放置在12.5厘米的距離上。如果天線被超過或小于12.5厘米的天線隔開,則每個天線的覆蓋面積不同。如果覆蓋面太不同,天線多樣性的好處就會喪失。

更多天線有更多性能

雖然天線多樣性依賴于兩個天線的使用,但許多Wi-Fi路由器有三個或更多天線。天線多樣化的目的是通過消除多徑失真和信號空檔來提高覆蓋面;使用三個或更多天線可以提高傳輸?shù)乃俣群涂煽啃浴?

例如,有三個發射天線和三個接收天線的基站被稱為3×3多輸入/多輸出(MIMO)配置。3x3MIMO實現可以通過三個通道發送和接收數據,將路由器的有效吞吐量乘以三倍。其他常見的Wi-FiMIMO配置包括2×2MIMO、4×4MIMO和6×6MIMO.

MIMO要求接收設備也支持使用多個天線的多個數據流。路由器上天線的數量不一定與MIMO配置直接相關。有些路由器有8個天線,但只支持3×3MIMO;其他天線用于天線多樣性或波束形成。

Wi-Fi5和6的波束形成

波束形成是另一種在無線網絡中提供更高吞吐量的技術。為了實現波束形成,路由器識別請求數據的設備的位置,它不向所有方向廣播數據,而是直接在請求設備上傳輸更有針對性的數據流 (Figure 3) .雖然波束形成是移動通信中的一項相對較新的要求,特別是在5G中,但它已經在Wi-Fi網絡中使用了許多技術世代。

圖3:與全向射頻傳輸(左)相比,波束形成檢測接收設備的位置,并向其(右)提供一個焦點數據流。

波束形成第一次出現在Wi-Fi路由器在臨時的基礎上,引入了802.11n,也稱為Wi-Fi4,支持MIMO操作。實現波束形成需要MIMO。由于802.11n沒有指定如何實現波束成形,每個供應商都開發了專有波束成形實現。這些專有設計要求路由器和端點接收卡來自同一制造商。這一要求極大地限制了波束形成技術的早期應用。隨著Wi-Fi5的出現,情況發生了變化。

Wi-Fi5(802.11AC)包括第一套指定的無線網絡設備波束形成技術。波束形成并不是Wi-Fi5路由器的要求,但是它是供應商中立的和可互操作的。Wi-Fi5的波束形成是為了幫助最大限度地利用路由器上的天線資源而設計的。為了實現這一點,它增加了對多用戶MIMO(MMIMO)的支持,使路由器能夠同時向多個端點發送信號。向每個端點發送方向信號,形成波束,防止端點之間的信號干擾。Wi-Fi6(802.11AX)標準增加了同時支持的MMIMO用戶的數量,也使波束形成成為可能。

當路由器和端點都支持Wi-Fi5或Wi-Fi6時,就會出現明顯的波束形成。在這種情況下,通信從"握手"開始,使兩個設備能夠建立各自的位置和用于數據傳輸?shù)耐ǖ馈?

對于支持Wi-Fi4或更早版本的端點,波束路由器可能仍然試圖鎖定這些設備,但沒有端點的握手。這被稱為隱式波束形成或通用波束形成,理論上與任何Wi-Fi端點一起工作。沒有握手,路由器可能無法精確定位端點。

隱式波束形成的效用有限,許多Wi-Fi6路由器將其作為一個功能,可以根據需要打開或關閉。如果Wi-Fi網絡主要由固定端點組成,則隱式波束形成可能有助于提高性能。平板電腦和移動電話等設備可能會因?yàn)殡[式波束形成而經歷連接下降或性能下降,可能需要關閉才能獲得最佳的網絡性能。

總結

雖然通常被認為是相對較短的無線技術,但只要選擇適當?shù)奶炀€,15公里以下的長距離Wi-Fi傳輸是可能的。Wi-Fi天線選擇的重要性延伸到了多路徑環境中,兩個天線可以提高網絡的可靠性。多天線可用于MIMO安裝,以提高Wi-Fi路由器的性能。顯式和隱式波束形成的實現可以進一步提高Wi-Fi網絡的數據傳輸能力。
