電阻并聯電路是最基本的并聯電路，所有負責的電路都可以轉化成 電阻串聯電路和電阻并聯電路來進行工作原理的理解。并聯電路和串聯電路特性完全不一樣，是完全不同的電路，它們之間不能相互等效(電阻并聯電路圖)。

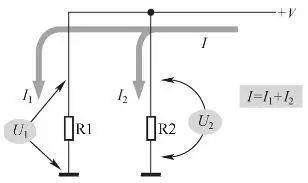

圖為電阻并聯電路，從圖中可以看出電阻的R1和R2兩根引腳分別相連，構成兩個電阻的并聯電路，+V是這一電路的直流工作電壓。R1，R2并聯在電路工作于交流電路中時，電路形式不變，只是直流電壓+V改為交流信號。分析電阻并聯電路時，需要搞懂以下幾個電阻并聯特性。

0 1

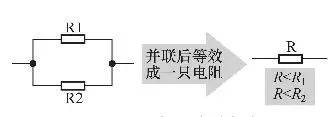

并聯電路總電阻越并越小特性這一點和串聯電路的總電阻值剛好相反。如果兩只20KΩ相并聯，并聯后總電阻是其中一只電阻的一半，就是10kΩ。如下圖。并聯后總電阻R

注：在電阻并聯電路中，各電阻并聯后總電阻值R的倒數等于各個參與并聯電阻的倒數之和，公式為：1/R=1/R1+1/R2+1/R3......

0 2

并聯電路總電流等于各支路電流之和特性(并聯電路各支路電流示意圖)

如圖，流過電阻R1的電流I1，流過電阻R2的電流是I2，并聯電路的總電流I，從電源+V流出的電流分成兩路，一路流過R1，另一路流過電阻R2，各支路電流之和等于回路中的總電流，對這一具體電路來說，是I=I1+I2。如果有更多的并聯支路，便有I=I1+I2+I3......在并聯電路的個支路中， 支路中的電流大小與該支路中的電阻器阻值大小成反比關系，阻值大的電阻器之在電路中電流小，相反，阻值小的電阻器在電路中的電流大。

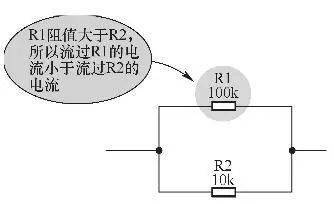

從公式I=U/R中可得知，當電阻R1的電流小于流過R2的電流，如下圖所示：

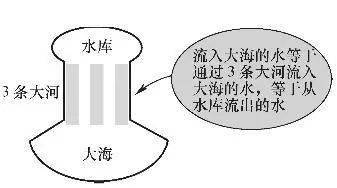

并聯電路電流特性記憶圖：

用河流來形象表示，從水庫流出的水分分成3路，全部流入大海之中，相當于電源流出的電流流到各電阻電路支路中。

0 3

并聯電阻兩端電壓相等特性并聯電路中，各并聯電阻上的電壓相等(如下圖)，因為R1和R2兩只電阻相并聯，所以它們上的電壓是相等的。如果電路中有更多的電阻并聯，那么各并聯電阻兩端的電壓都是相等的。

0 4

并聯電路中主要矛盾的阻值小的電阻并聯電路中， 若某一個電阻器的阻值遠遠大于其它電阻的阻值，則該電阻不起主要作用，可以認為它是開路的。這樣電路中就留下阻值小的電阻器。分析并聯電路時候，就是要抓住阻值小的電阻器，它是這一電路中主要矛盾，即使阻值小的電阻器并聯電路中起主要作用，這一點與串聯電路正好相反。

0 5

電阻并聯電路開路和短路故障檢測方法：

1)開路故障檢測方法如下：

電路斷電情況下，用萬用表電阻檔測量并聯電路的總電阻，正常情況下，測量的總電阻值應該

如果測量的阻值>R1和大于R2中的任何一個，說明電路中的R1或者R2開路，具體的是哪一個電路開路還要進行分析了，或者可以測量每只電阻支路電流的方法來進行判定。

2)短路故障檢測方法如下：

如果測量的總電阻為零，說明并聯電路存在短路，如果需要了解詳細的部位和原因，還需要進一步進行測量。這對故障檢修來說意義很大，只要能確定了故障電路的范圍，也確定了檢查的方向。
