?主動均衡技術?是一種電子技術，主要用于在多個電池或電池組之間實現能量均衡，以提高電池組的性能和壽命。通過監測每個電池的狀態，主動均衡系統可以調節電流或功率，使得各個電池的充放電狀態保持一致。主動均衡技術的主要目的是保持電池組中每個單體電池的電壓在安全范圍內，避免過充或過放，從而延長電池的使用壽命并提高其性能?12。

主動均衡技術的原理

主動均衡技術通過外部電路將電荷從電壓較高的單體電池轉移到電壓較低的單體電池。具體實現方式包括電荷再分配技術和電流注入技術：

?電荷再分配技術?：利用MOSFET等電子元件，BMS系統可以精確控制單體電池間的電荷流動，直至所有電池達到平衡狀態?1。

?電流注入技術?：通過在需要均衡的單體電池間放置低阻值電阻，并在適當時候通過這些電阻注入電流，直到單體電池的電壓匹配為止?1。

主動均衡技術的應用場景

主動均衡技術廣泛應用于需要快速充電和高功率輸出的應用中，如電動汽車。在這些應用中，主動均衡技術能夠迅速響應電池狀態的變化，確保電池組的穩定運行和高效能量管理?1。此外，主動均衡技術也適用于大容量、高串?dāng)?shù)的鋰電池組應用，能夠快速有效地補償電池組產生的差異，確保電池一致性，延長電池組的使用壽命和平均無故障時間?3。

一、主動均衡概述

電感變壓器是電路中常用的電子元件，用于變換電壓和電流。在實際應用中，由于電感變壓器的制造精度以及電路布局等因素的影響，往往會導致電感變壓器的性能出現不平衡的現象，例如多個電感變壓器的漏感比例不同，將會導致電路諧振頻率波動、電流不平衡等問題，進而導致電路的效率下降和穩定性降低。

主動均衡技術應運而生，它利用線圈電流和磁場間的關系來調節漏感比例，從而實現電感變壓器的主動均衡。

二、主動均衡原理

電感變壓器中的磁場是由線圈電流產生的，當電流變化時，磁場強度也會相應變化，從而導致磁感線的位置和方向發生變化。在電感變壓器中，漏感是指磁通量沒有經過的線圈所產生的磁通量，漏感大小決定了磁場強度的變化，也就決定了電感變壓器的性能。

主動均衡技術將一個附加的線圈接在電感變壓器的兩端，通過改變附加線圈的磁通量來調節電感變壓器的漏感比例，從而達到主動均衡的效果。

當電流經過附加線圈時，附加線圈產生的磁場會抵消電感變壓器的漏感磁場，從而使漏感比例改變。如果主電路的電流不同，附加線圈中的電流也會不同，因此可以通過改變附加線圈的電流來實現主動均衡。

三、主動均衡的優勢

1. 提高效率：當電感變壓器經過均衡后，漏感比例相等，從而減小了電路的諧振頻率波動，提高了電路的效率。

2. 提高穩定性：由于主動均衡可以抵消電感變壓器的不平衡現象，從而避免了電流不平衡導致的電路失效等問題，提高了電路的穩定性和可靠性。

3. 降低成本：主動均衡技術可以替代傳統的被動均衡技術，無需使用大量的電解電容器等元器件，降低了電路制造成本。

新能源汽車體系內，無論是混合動力(HEV)還是電動汽車(EV)離不開作為儲能介質的動力電池，目前鋰離子電池已經占據了汽車動力電池的主導地位，為了實現更長的續航里程，通常需要多節電池串/并聯組成電池組使用，考慮到汽車對能量、功率和環境的要求，安全、可靠地使用大型鋰離子電池組絕對不是一個簡單的任務。因此需要采用適當?shù)碾姵毓芾硐到y(tǒng)，才能充分利用新型鋰電池的優勢。

1.1主動均衡技術在電動汽車電池管理中的必要性

1.1.1電動汽車電池組系統架構

鋰電池儲能能力強，但單個電池的電壓和電流都太低，不足以滿足混合動力電機的需要。為增加電流需將多個電池并聯起來，為獲得更高的電壓，則要把多個電池串聯起來。單個鋰電池的電壓一般介于3.3～3.6V之間。例如，將多達12 個電池串聯組成一個電池塊輸出電壓介于30～45V 之間，而混合動力汽車驅動需要336V左右的直流電源電壓，因此通常需要8-10個電池塊串聯起來使用，意味著電動汽車的電池組是數量眾多的的單體電池組成(100節以上)。

1.1.2 平衡的必要性

電池組中的單體電池，制造和使用條件的不同，特性是存在差異的。而這些差異，如果在充、放電過程中沒有得到應有的控制，將進一步加大，日積月累，可能會明顯地減低整個電池組的表現，導致部分電池發生過充、過放電現象，造成電池容量和壽命的急劇下降，降低車輛的續航里程甚至電池組的損壞，統計上表現為電池組中的單個電池單元容量的正態分布的均值左移，且峭度逐漸減小。在經過一段時間的使用后，將會有一小部分電池單元的有效容量接近于零，導致失效。因此，為了提高整個電池組的壽命，如何均衡這些老化較快的電池單元也是電池管理系統設計者需要考慮的一個重要課題。

1.1.3 電池的工作電壓范圍

電池一旦電壓超出允許范圍，鋰電池很容易被損壞(見圖1.1.3)。如果超出電壓的上限和下限(例如，nanophosphate鋰電池的電壓上限和下限分別為3.6V和2V)，電池就可能會受到不可逆的損壞，至少也會增加電池的自放電率。在相當寬的荷電狀態范圍內，輸出電壓可以保持穩定，因此正常情況下超出安全范圍的可能性比較小。但是，在接近安全范圍上限和下限的區域，變化曲線非常陡峭。作為預防措施，仔細監測電壓水平非常必要。

圖1.1.3：鋰電池(nanophosphate型)的放電特性。

當電池電壓接近臨界值時，必須立即停止放電或充電。平衡電路的功能就是調節相應電池的電壓，使其保持在安全區域。為了達到這個目的，當電池組中任一電池的電壓與其他電池不同時，就必須將能量在電池之間進行轉移。

1.2 采用基于變壓器主動均衡方案的優勢

1.2.1 被動均衡法

在傳統被動均衡的電池管理系統中，每個電池單元都通過一個開關連接到一個負載電阻。這種被動電路可以對個別被選中的單元放電。該方法只適用于在充電模式下抑制最強電池單元的電壓攀升。被動均衡方式的優點是電路結構簡單，成本較低。但是其缺點也很明顯，它只能做充電均衡。同時，在充電均衡過程中，多余的能量是作為熱量釋放掉的，使得整個系統的效率低、功耗高。有些場合為限制功耗，電路一般只允許以100mA左右的小電流放電，從而導致充電平衡耗時可高達幾小時。

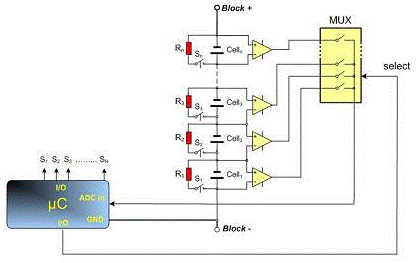

圖1.2.1：被動均衡典型電路結構。

1.2.2 基于變壓器的主動平衡法：

相關資料中有很多種主動平衡法，均需要一個用于轉移能量的存儲元件。如果用電容來做存儲元件，將其與所有電池單元相連就需要龐大的開關陣列。

更有效的方法是將基于電感設計的主動平衡電路。關鍵元件是一個變壓器，其作用是實現能量在單體電池之間轉移，該電路是按照反激變壓器原理構造的。該變壓器兩側分別做了如下連接：

a. 初級線圈與整個電池組相連

b. 次級線圈與每個電池單元相連

該方案可以完整地實現在充電和放電時的實時均衡，發揮出每節電池的潛力。保證充電時每節電池都能夠充滿，放電時每節電池都能放至最低的極限，充放電過程中每節電池也能夠保持相同的電壓，使電池組的每個節電池的能力能得到最充分的發揮。

1.2.3采用基于變壓器主動均衡方案的優勢

1)可以實現底部均衡

相對被動平衡，不僅提供低頂部均衡，也可以實現底部均衡，當某節電池電壓過低時，通過接在電池組上的繞組可以把電池組的能量轉移到該節電池上，提高的系統能量的利用率

2)系統效率高損耗低

控制系統在在不進行充放電時，靜態電流小于2μA。充電或放電時系統均衡電路自動開啟，控制部分的總功耗小于1 W。均衡電流的有效值達到5 A 以上，峰值達到20 A。通過放電和充電過程中的實際均衡功率測試看，該方案轉移能量的利用效率都達到了85% 以上。其余15% 的能量，除了供給電路部分(單片機，電源芯片等)外，只有少部分是消耗在變壓器、MOSFET 和線路內阻中的。

2 均衡方法

采用一個反激式變壓器作為核心，通過磁場與電場的轉換，實現能量在單個電池單元與整個電池組間雙向傳遞。當某節電池電壓過高時，可以通過并接在該電池上的繞組將多余的能量轉移到整個電池組上去，這個過程我們稱之為頂部均衡法。當某節電池電壓過低時，通過接在電池組上的繞組可以把電池組的能量轉移到該節電池上，這個過程我們稱之為底部均衡法。

2.1 頂部均衡

如果某個電池單元的電壓高于其他單元，那么就需要將其中的能量導出，這在充電模式下尤其必要。如果不進行均衡，充電過程在第一塊電池單元充滿之后就不得不立即停止。均衡可以保持所有電池單元的電壓相等而避免發生過早停止充電的情況。圖2.1給出了頂部平衡模式下的能量流動情況。在電壓掃描之后，發現電池單元5 是整個電池組中電壓最高的單元。此時閉合開關sec5，電流從電池流向變壓器。在開關sec5 斷開后閉合主開關，此時，變壓器就從儲能模式進入了能量輸出模式。能量通過初級線圈送入整個電池組。

2.2 底部均衡

底部均衡法中的電流和時序條件與頂部均衡法非常類似，只是順序和電流的方向與頂部均衡法相反。掃描發現電池單元2 是最弱的單元，必須對其進行補充充電。此時閉合主開關“( prim”)，電池組開始對變壓器充電。主開關斷開后，變壓器存儲的能量就可以轉移至選定的電池單元。相應的次級“( sec”)開關在本例中是開關sec2 閉合后，就開始能量轉移。尤其是當某個電池單元的電壓已經達到SoC 的下限時，底部平衡法能夠幫助延長整個電池組的工作時間。只要電池組提供的電流低于平均平衡電流就能持續放電，直到最后一塊電池單元也被耗盡。

2. 3 電池組間均衡法

如圖2.3所示，閉合其中一個電池組的電子開關SP1 和SP2，就可以對最左邊的繞組的初級進行充電，之后關閉SP1和SP2，就可以把能量放入總電池組中。這樣就可以實現更多電池單體的串聯。

2.4 電壓檢測

為了對每個電池的荷電狀態進行管理，每個電池的電壓都要加以測量。由于只有1號電池處于微控制器模數轉換范圍內，因此不能直接測量電池塊中其他電池的電壓。一種可能的方案是采用差分放大器陣列，但這需要保持整個電池塊的電壓水平。

下面提出一種只需添加少量硬件就可以檢測所有電池電壓的方法。變壓器的主要作用是電荷平衡，但同時我們也可將它作為多路復用器使用。在電壓檢測模式下，變壓器的反激模式?jīng)]有被使用。當S1至SN開關中的某一個閉合時，所接通的電池的電壓被傳輸至變壓器的所有繞組。經過一個分立濾波器簡單的預處理，檢測信號被輸入至微控制器ADC輸入管腳。S1至SN中的任一開關閉合時所產生的檢測脈沖的持續時間非常短暫，實際的導通時間可能只有4μs，因此變壓器中存儲的能量并不多。當該開關斷開后，磁場中存儲的能量將通過主晶體管饋回整個電池塊，因此電池塊的能量不受影響。對全部電池掃描一遍后，一個掃描周期結束，系統回到初始狀態。也就讀取了電池組中每一節電池的電壓信號。
