一、什么是平衡電路

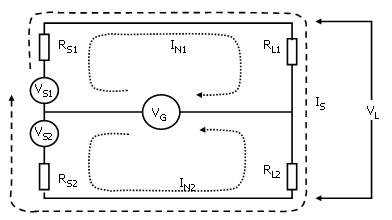

兩個導體及其所連接的電路相對于地線或其它參考物體具有相同的阻抗。典型的平衡電路是差分放大器。但差分放大器的源端通常不是平衡的。上圖所示的電路中如果，RS1 = RS2，RL1 = RL2，VS1 = VS2，則是完全平衡的電路。

地環路電流在平衡電路中產生的噪聲電壓：設由于地電壓VG的影響，在兩根導體中產生了地環路電流IN1 和 IN2，由于電路是平衡的，因此，IN1 = IN2 ，負載上的電壓為：                          VL = IN1  RL1 – IN2  RL2 + IS（RL1 + RL2 ）= IS（RL1 + RL2 ）

因此，地環路噪聲電流在負載上沒有造成影響，僅有信號電流流過負載。高頻時平衡是很困難的：圖中的電路僅是一種理想的狀態，實際的電路會有很多寄生因素，如寄生電容、電感等。這些參數在頻率較高時對電路阻抗發揮著較大作用。由于這些寄生參數的不確定性，電路的阻抗也是不確定的，因此很難保證兩個導體的阻抗完全相同。因此，在高頻時，電路平衡性往往較差，這意味著：平衡電路對頻率較高的地環路電流干擾抑制效果較差。

二、平衡電路優缺點

（一）優點

1、平衡電路使兩根導線上拾取的噪音相等，在平衡的條件下，兩根導線拾取的噪音是一個能夠在負載中相互抵消的 [2]共模信號。使用平衡技術抑制噪音非常經濟，在某些應用場合，平衡常用來替代屏蔽而成為主要的噪音抑制手段。

2、因?yàn)橥?、反相信號的關系，全平衡電路的轉換速率是單端電路的兩倍，對音質相對有利。

3、信噪比高。由于感應信號在電路或負載端被抵消，因此平衡電路對感應噪音的抑制能力是單端電路無法比擬的。這一點在傳輸距離長、電磁干擾嚴重的環境下尤其明顯。

（二）缺點

1、在一般家用條件下，電磁干擾弱、傳輸距離短，平衡傳輸?shù)膬?yōu)勢就不明顯了。

2、由于實際應用的平衡電路，同、反相電路的增益、輸入阻抗、相位特性不可能做到絕對一致，設計不當?shù)钠胶怆娐飞踔習a(chǎn)生一些新的噪音或失真，因此對噪音的抑制主要依賴于設計與加工精度，做工精良的產品可以將各種誤差控制在一個很低的范圍內。

3、全平衡電路由于負載未變，輸出電路增加了一倍，等效是將單端電路的負載阻抗降低了一半，因此來說，全平衡電路的阻尼系數、控制力不如同樣配置（功率元件、變壓器等大電流器件）的單端電路。
