本文中，小編將對半波整流電路予以介紹，如果你想對它的詳細情況有所認識，或者想要增進對它的了解程度，不妨請看以下內容哦。

一、半波整流電路

半波整流電路見下圖。其中B1是電源變壓器，D1是整流二極管，R1是負載。B1次級是一個方向和大小隨時間變化的正弦波電壓，波形如圖2所示。0～π期間是這個電壓的正半周，這時B1次級上端為正下端為負，二極管D1正向?qū)?，電源電壓加到?fù)載R1上，負載R1中有電流通過;π～2π期間是這個電壓的負半周，這時B1次級上端為負下端為正，二極管D1反向截止，沒有電壓加到負載R1上，負載R1中沒有電流通過。在 2π～3π、3π～4π等后續周期中重復上述過程，這樣電源負半周的波形被“削”掉，得到一個單一方向的電壓，波形如圖3所示。由于這樣得到的電壓波形大小還是隨時間變化，我們稱其為脈動直流。

圖2半波整流電路圖

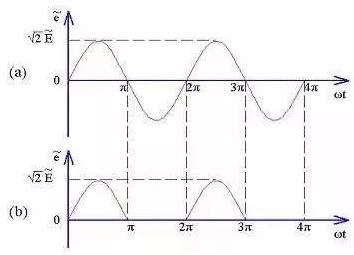

圖3半波整流波形圖

設B1次級電壓為E，理想狀態下負載R1兩端的電壓可用下面的公式求出：

整流二極管D1承受的反向峰值電壓為：

由于半波整流電路只利用電源的正半周，電源的利用效率非常低，所以半波整流電路僅在高電壓、小電流等少數情況下使用，一般電源電路中很少使用。

二、半波整流電路的特點

1. 簡單可靠：半波整流電路由少量的元器件組成，具有簡單可靠的特點。通常，它只需要一個二極管和一個負載電阻，所需元器件的數量少，故電路的可靠性較高。

2. 成本低廉：由于半波整流電路所需元器件較少，且這些元器件的成本相對較低，從而使得整個電路的制造成本較低，適合大規模生產。

3. 效率較低：半波整流電路的效率較低，僅約為50%。這是由于半波整流電路只利用了輸入信號的一半，而且在二極管導通期間，電源電壓會降低一定的程度。因此，整流后的直流電信號較為脈動，效率較低。

4. 輸出脈動較大：由于半波整流電路只利用了輸入信號的一半，所以輸出的直流電信號中會存在較大的脈動。這種脈動可以通過添加濾波電容來減小，但無法完全消除。

5. 適用范圍窄：半波整流電路適用于負載電流較小的場合，對于較大的負載電流，其性能可能會受到限制，故適用范圍較窄。

6. 輸出電壓不可調：半波整流電路輸出的直流電壓取決于輸入交流電信號的峰值電壓。通常，輸出的直流電壓約為輸入交流電信號峰值電壓的一半。

以上所有內容便是小編此次為大家?guī)?lái)的有關半波整流電路的所有介紹，如果你想了解更多有關它的內容，不妨在我們網站進行探索哦。
