在本文的第一部分中，我們了解了如何門控振蕩器以生成表現良好的脈沖?，F(xiàn)在，我們將了解如何將這個想法擴展到生成表現良好的階躍函數或非常平滑的方波。

這里的理想函數是海維賽德函數或單位階躍函數，其值為 0 或 1，且值之間有無限陡峭的過渡。正如我們在第 1 部分中遇到的狄拉克 delta 脈沖是正態分布或鐘形曲線的極端情況一樣，海維賽德函數是邏輯函數的極限(我猜邏輯學家使用它的頻率與水管工使用浴缸曲線的頻率差不多)。

邊緣光滑的方波

任何使用音頻設備的人都會使用方波測試，用 RC 時間常數控制無窮大，這對于日常使用來說已經足夠了，但另一種方法是用余弦波的一部分代替那個仍然尖銳的階躍。采用第 1 部分中的電路并添加一些門控意味著我們不是為每個觸發輸入生成一個完整的升余弦脈沖，而是在每個轉換時獲得一個半周期，極性交替。結果：方波的頻率為觸發器的一半，邊緣平滑。修改后的電路如圖1所示。

圖 1在原始電路中添加的額外邏輯現在在每個觸發脈沖上產生半余弦，具有交替極性，從而產生具有平滑邊緣的方波。

在脈沖或振蕩器模式下，每當 A1b 的輸出變?yōu)楦唠娖綍r，U1b 都會向 U2 發送復位信號，從而產生一個升余弦的完整周期。在方波模式下，每當 A1b在半周期點發生變化時，U2 都會復位，無論極性如何。U1b 和 U3b/c 充當門控 EXOR，通過一條支路延遲來生成復位脈沖。圖 2顯示了一些波形;將這些波形與第 1 部分圖 2 中的波形進行比較。與之前一樣，當選擇振蕩器模式時，A2 會堵塞，從而強制進行連續的正弦波操作。

圖2圖1中電路的一些波形。

圖 3顯示了單個正向轉換，并與我們的目標曲線進行比較。這些都是理論圖，但實際輸出非常接近余弦。

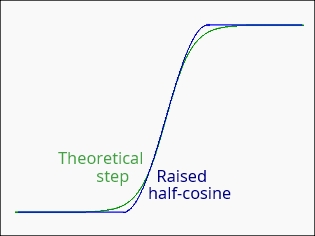

圖 3目標階躍函數是一條邏輯曲線;為了進行比較，顯示了一段余弦曲線。

在第 1 部分中，我們嘗試通過對三波進行一些額外的壓縮來更接近正態分布曲線。這種方法在一定程度上是有效的，但過于復雜，部分原因是波形缺乏對稱性?，F(xiàn)在我們有一個對稱函數可以作為目標，這應該更容易模擬。

建立我們的目標曲線

多路復用器 U1 的備用部分與三個新電阻器一起提供了一個巧妙的解決方案，圖 4中的電路片段顯示了具體方法。

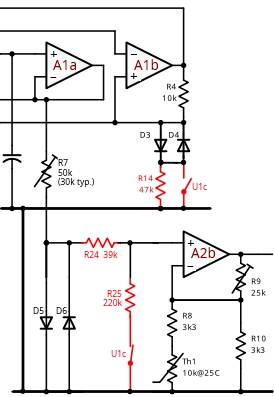

圖 4添加紅色組件可以更好地?cái)M合我們的目標曲線。三波振幅增加，現在可以進一步壓縮。

將 47k (R14) 與 D3/4 串聯可增加跳變點的電平，因此三波現在跨度為 ~4.3 V 而不是 ~1.1 V。通過 R7 增加對 D5/6 的驅動會導致二極管不會將三角形壓縮為(余弦)正弦，而是將其壓縮為更方形但幅度更大的形狀。R24 和 R25 連接在 D7/8 上，將二極管兩端的電壓降低，這樣峰值(現在是平緩的曲線)就會被 A2b 的(軌到軌)輸出裁剪。(D7/8 的電阻負載略微軟化了它們的響應，這也有幫助。)

U1c 有兩個作用。當要生成脈沖或連續正弦波時，它使 R14 短路并打開 R24，從而提供我們的標準工作條件，但在方波模式下，R14 留在電路中，而 R24 接地，這是額外的三波幅度和壓縮所需的。

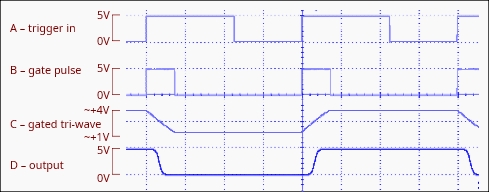

波形現在看起來像圖 5(注意軌跡 C 的比例變化)，而圖 6顯示了單個實際邊緣，并帶有理論上理想的步驟以供比較 - 并且匹配現在非常好。

圖5添加圖4所示修改后的波形。

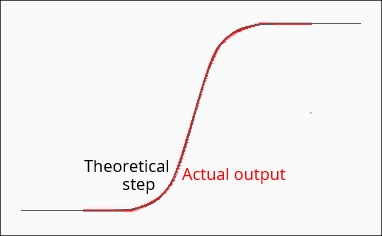

圖6目標曲線與圖5中軌跡D的部分比較。

這里有一些捏造，圖 6 中的兩條曲線在半高點處被調整為相同的斜率。由于 R24/R25 將二極管兩端的信號幅度降低了近 12%，因此斜率也將比余弦版本小得多，這不是一個實際問題。

最終電路

為了將所有這些變成可以進行音頻測試的功能齊全的套件，我們需要添加一些額外的東西：

· 軌道分離器定義中央公共軌道

· 帶有輸出緩沖器的電平控制電位器

· 簡單的振蕩器產生觸發脈沖，并帶有輸入，以便外部 TTL 信號可以覆蓋內部信號

· 用于選擇模式的開關。

將所有這些放在一起，我們得到了圖 7中完整且合理的最終電路。通過添加第 1 部分圖 5 中詳細介紹的附加功能，可以輕松容納多個范圍。也可以添加第 1 部分圖 6 中所示的改進的脈沖整形電路，但可能比它的價值更繁瑣。

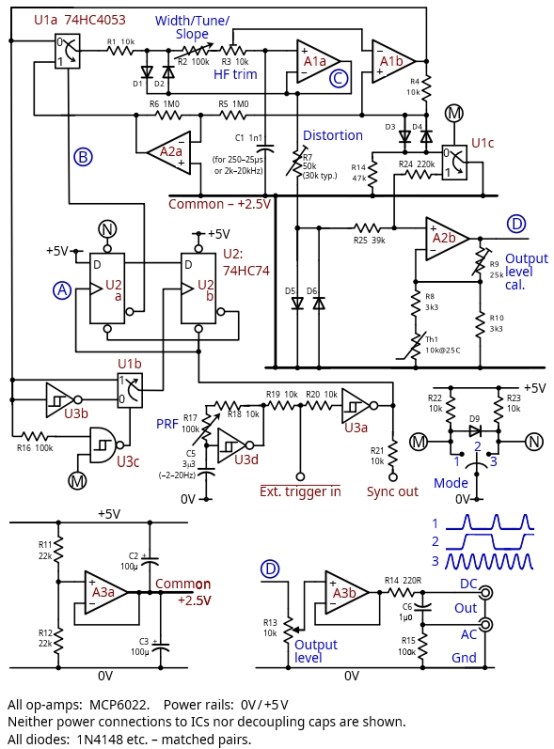

圖 7完整電路現在可產生具有良好邊緣形狀的方波以及脈沖和連續正弦波。

沒有標明引腳號是故意的，因?yàn)榘@些引腳號意味著布局優化。注意將邏輯信號與模擬信號分開，特別是在 R24 接地端及其周圍，當開路時，這些接地端可能會拾取開關尖峰。U1 的 E-not(引腳 6)和 V EE(引腳 7)必須為 0 V。

雖然這種生成良好脈沖的方法可能比準確度更有趣，但它確實表明，用二極管處理三角形不僅限于生成正弦波，而這正是這個想法的起點。對于任何更復雜的東西，AWG 可能是更好的解決方案，盡管不那么有趣。
