在電子測量領域，示波器是工程師不可或缺的工具之一，它能夠捕獲、顯示和分析電子信號。兩個關鍵參數——采樣率和存儲深度，對于示波器的性能至關重要，它們直接影響測量的準確性和信號分析的質量。

在電子測量領域，示波器無疑是一款非常重要的儀器，廣泛應用于電壓、時間、頻率、相位等電信號的測量與分析中。在示波器的應用中離不開兩個重要的參數：采樣率和存儲深度，直接決定了示波器捕獲和顯示信號的能力。

采樣率決定了示波器每秒能夠采集的數據點數量，而存儲深度則決定了示波器一次采集能處理的波形點數，其中【存儲深度=采樣率*采樣時間】，這個關系式一直被認為是示波器的第一關系式。本文將深入討論這兩個重要參數對于數字示波器能力的影響，幫助讀者更好地理解并應用示波器。

1. 采樣率：信號數字化的基礎

采樣率是指示波器對輸入信號進行數字化采樣的頻率，通常以每秒采樣次數(Samples per Second, S/s)表示。根據奈奎斯特采樣定理，為了避免混疊現象，采樣頻率必須至少是信號最高頻率成分的兩倍。這意味著，如果信號中存在最高頻率為的波形，示波器的采樣率至少應為2。高采樣率能夠提供更細致的時間分辨率，從而更精確地捕獲信號的瞬時變化，尤其是在分析具有快速上升沿和下降沿的信號時。

2. 存儲深度：信號捕獲的長度

存儲深度指的是示波器能夠連續存儲的采樣點的數量，通常以樣點數(Sample Points)或等效時間表示。較大的存儲深度允許示波器記錄更長的信號時間，這對于分析低頻信號或長時間捕獲信號以尋找偶發事件非常重要。同時，存儲深度也決定了進行FFT(快速傅里葉變換)分析時的頻率分辨率，對于需要精確頻率分析的應用至關重要。

麥科信高分辨率示波器MHO3系列3. 采樣率與存儲深度的相互影響

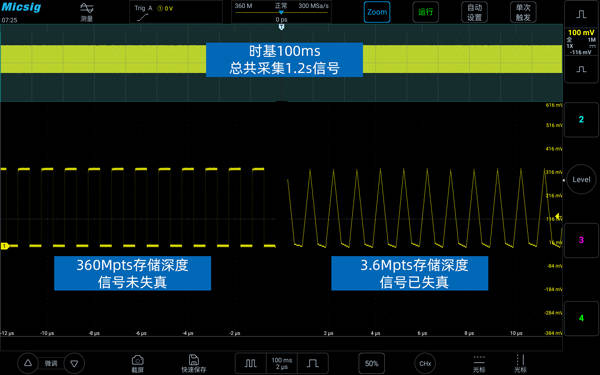

采樣率和存儲深度共同決定了示波器的性能。在固定的存儲深度下，如果要捕獲更長的信號時間，就必須降低采樣率。相反，如果需要以高采樣率捕獲信號，那么能夠記錄的信號時間就會減少。因此，選擇合適的采樣率和存儲深度對于實現最佳的測量結果至關重要。

4. 應用場景

在不同的應用場景中，采樣率和存儲深度的重要性也有所不同：

電源測量：在電源測量中，由于信號頻率相對較低，對采樣率的要求不如存儲深度那么高。長存儲深度有助于捕獲和分析電源開關信號中的工頻調制等低頻現象。

高速串行信號分析：在高速串行信號分析中，如抖動測試和眼圖測試，高速采樣率和長存儲深度都是必要的。高速采樣率可以捕獲信號的快速變化，而長存儲深度則允許對信號進行長時間的捕獲和深入分析。

FFT分析：通過FFT可以得到信號的頻譜，進而在頻域?qū)π盘?hào)進行分析。存儲深度決定了可以觀察信號成分的最大范圍，同時影響頻率分辨率。

麥科信8通道示波器MHO6系列

5. 結論

在選擇合適的示波器時，必須考慮其采樣率和存儲深度是否滿足特定應用的需求。一個高性能的示波器，如麥科信(Micsig)品牌示波器，能夠提供高采樣率和深存儲能力，從而為工程師提供準確、可靠的信號測量和分析結果。通過深入理解這兩個參數的意義，工程師可以更有效地使用示波器，以獲得最佳的測量精度和分析深度。
