0引言

在當今的電力生產與供應領域,提高發電效率與系統穩定性是持續追求的目標。勵磁系統作為電力系統中不可或缺的一部分,其性能優劣直接影響到發電機組的穩定運行與電能的質量^[1—3]。整流柜作為勵磁系統的核心組件之一,承擔著將交流電轉換為直流電的重要任務,其運行效率與穩定性對整個勵磁系統至關重要^[4]。然而,長期運行下的整流柜往往面臨著諸多挑戰,特別是其風冷回路的冷卻效率問題,已成為影響整流柜性能穩定性的關鍵因素之一。隨著時間的推移,原有的風冷回路設計及其組件逐漸暴露出多種局限性,包括冷卻能力不足、風扇老化、散熱不均等,這些問題不僅降低了整流柜的工作效率,還增加了設備運行的風險,影響到了整個電廠的安全穩定運行^[5—6]。因此,對勵磁系統整流柜風冷回路的優化改造顯得尤為重要,這不僅能夠提升整流柜的運行效率和可靠性,還有利于延長設備的使用壽命,降低維護成本,從而增強電廠的整體競爭力^[7—8]。

為此,本文針對某電廠現有勵磁系統#1整流柜風冷回路進行全面評估后實施優化改造,預期能夠顯著提高整流柜的冷卻效率,降低設備故障率,確保整流柜及整個勵磁系統的高效、穩定運行,進而提高電廠的發電效率和經濟效益。

1 現狀概述

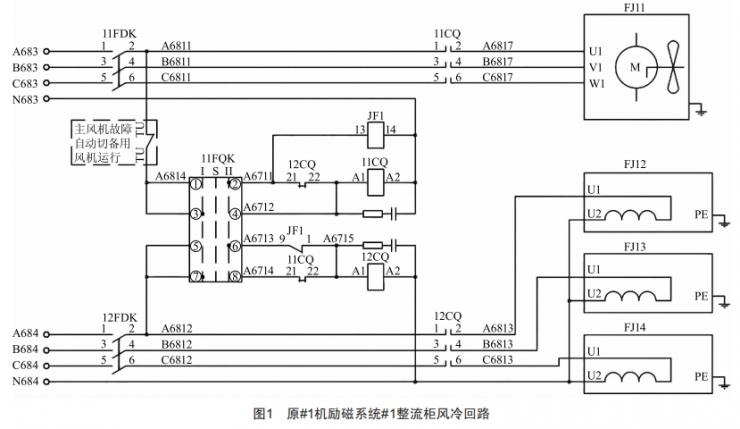

某電廠#1機組采用由北京某公司設計生產的GEC—300—A124型勵磁系統,該勵磁系統配置4個整流柜且每個整流柜設置4臺散熱冷卻風機(1臺大風機和3臺小風機)。勵磁系統散熱冷卻風機回路兩路交流電源分別取自380 VMCC配電室第一、二段,其中第一段為大風機(FJ11)的動力電源和控制電源供電,第二段為小風機(FJ12、FJ13、FJ14)的動力電源和控制電源供電。勵磁系統散熱冷卻風機回路設計控制把手11FQk,此控制把手無論切換至“I”還是“Ⅱ”位置時都是大風機運行,3臺小風機備用,只有第I路交流電源A相失去電或大風機故障時,3臺小風機才能自動投入運行,需要停運時再次切換至“0”位置。其中,勵磁系統#1整流柜散熱冷卻風機回路如圖1所示。

目前,勵磁系統#1整流柜散熱冷卻風機回路設計存在以下問題:

1)雖然有兩路交流電源,但是并沒有提高供電可靠性,當?shù)谝宦冯娫聪r(shí),大風機(FJ11)即使正常也不可能工作,只能由第二路電源來驅動小風機運行,提供散熱。

2)電源沒有任何監視回路,當電源電壓低、缺相或者相序錯誤時,得不到有效監視,沒有相應保護措施,可能導致散熱風機燒損。

3)根據回路設計,對小風機進行試運,只能切斷第一組交流電源或拆除大風機部分控制回路,既不方便也不安全。

4)該回路設計大風機與小風機不能同時運行,當大風機獨立運行散熱效果不能滿足要求時,不能啟動小風機輔助散熱。

2優化改造方案

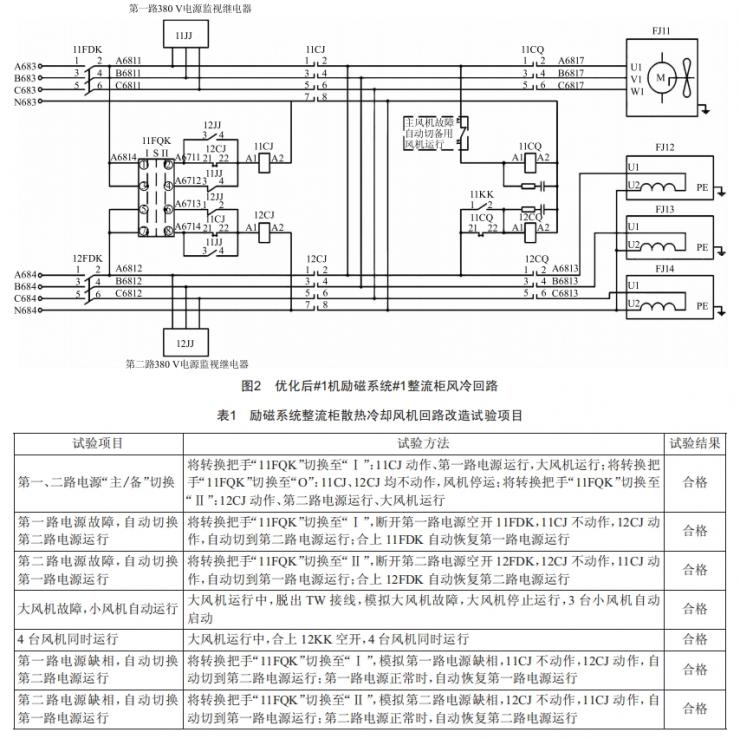

基于勵磁系統#1整流柜散熱冷卻風機回路原設計存在的問題,提出以下優化改造方案:首先針對整流柜散熱冷卻風機回路第一路電源消失時大風機(FJ11)不能正常供電,只能由第二路電源來驅動小風機運行的問題,增加一路備用電源為大風機(FJ11)供電,在正常運行中第一路電源為大風機(FJ11)主供電,第二路電源備用,以確保#1整流柜散熱風機供電可靠性;其次,針對回路大風機與小風機不能同時運行的問題,設計增加一組11KK空開,這樣即使大風機(FJ11)正常運行中也能實現小風機試轉工作或啟動小風機輔助散熱的功能;最后,對于原第一、二路電源沒有任何監視功能的問題,在#1整流柜散熱冷卻風機回路上增加監視回路,這樣當主路電源相序錯誤、電壓低、缺相或接觸器未動作可靠時,可自動切換至備用電源,確保整流柜散熱風機可靠運行。優化后回路如圖2所示。

3 試驗驗證

勵磁系統#1整流柜散熱冷卻風機回路優化改造后,需對回路各項預定功能進行試驗驗證以保證其可靠性。試驗項目及結果如表1所示。

4 改造后效果分析

1)增加雙電源自動切換回路,轉換把手“11FQK”切換至“?！蔽恢猛Ｖ?切換至“I”位置第一路電源主供電,第二路電源備用;切換至“Ⅱ”位置第二路電源主供電,第一路備用。同時,增加的第一、二路電源監視回路,當主路電源相序錯誤、電壓低、缺相或接觸器未動作可靠時,能自動切換至備用電源運行,有效提高了風機電源供電的可靠性,在保證散熱風機可靠工作的同時,能有效防止因電源電壓低、缺相等原因造成風機燒毀。

2)保留了原大風機主路供電、小風機備用的回路設計,增加了11KK空開且當此空開合上時小風機運行,方便大風機運行時試轉小風機或必要時啟動小風機輔助散熱。

5 結束語

本文介紹了某電廠#1機組勵磁系統#1整流柜風機回路的優化改造,該項目已順利完成,取得了顯著成效。通過對風冷回路進行系統性的分析和精心設計的改造,成功解決了原回路設計存在的一系列問題。首先,實現了對380V電源的有效監視和 自動切換,方便了小風機在運行中試轉,也滿足大、小風機同時運行的最大散熱輸出需求;其次,優化后回路相比原回路供電可靠性、風機控制可操作性明顯提升,各項試驗均合格,達到回路優化各項預定目標。

綜上所述,此次勵磁系統整流柜風機回路優化改造的實施不僅顯著提高了整流柜的運行效率和可靠性,而且延長了設備的使用壽命,為電廠的穩定運行提供了有力保障。
