0引言

直升機上的起發電系統既能滿足起動發動機的功能,又能滿足直升機在各種工作狀態下的用電功率需求,但是在起動轉發電的動態過程中,極易產生各種斷電故障,對此過程中的故障進行排查與機理分析,能為設計直流電源系統提供思路與參考依據。

文獻[1]對直升機直流電源轉電時間及基本理論進行了研究,提出了幾種縮短轉電時間的方法,為直升機電源系統設計提供了合理方法。文獻[2]闡述 了一種基于固態變壓器的發電機并網系統,減少了并網過程中的電流沖擊。由此可見,發電機并網是電源系統設計的一個難點與著重考慮的點,同時在直升機上也存在發電機不能正常并網的故障。對發電機并網的故障原因進行分析排查,探索直流電源系統并網失敗故障機理,能為直升機電源系統的設計提供借鑒和參考。

小型直升機上發動機一般采用直流電起動,起動時,由地面電源或蓄電池供電,起動發電機電動運行,將發動機起動到一定轉速后,起動發電機與發動機脫開,轉入發電狀態;當起動發電機穩定運行時,接通直流發電機開關,發電機不能自動并網,需要進行復位操作,才能正常發電并網。此問題是在直升機上反復出現的問題,要弄清楚問題原因,需從直流電源系統工作原理開始分析。

1 直流電源系統工作原理

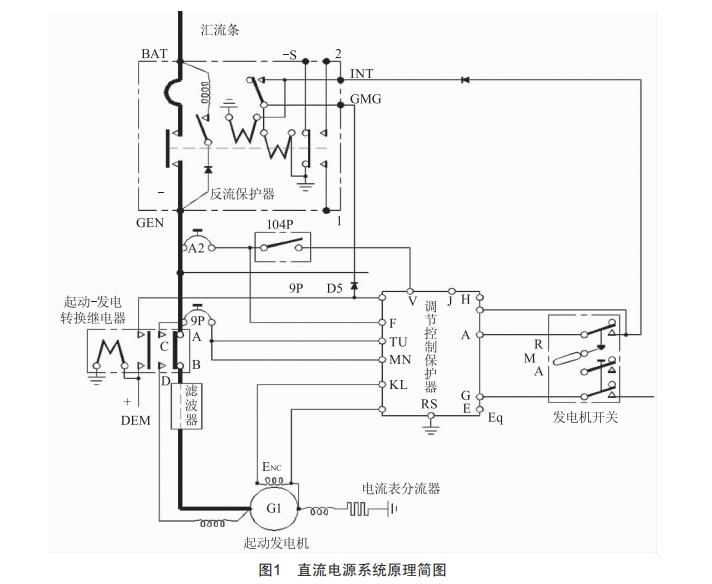

該直升機直流電源系統由起動發電機與調節控制保護器、反流保護器、發電機開關、濾波器、起動—發電轉換繼電器等部件組成,其原理框圖如圖1所示。

直升機上的發動機由靜止?fàn)顟B(tài)到正常工作狀態的過程中,由起動發電機帶動發動機運轉,當發動機轉速達到一定值時,起動完成自動轉為發電機工作狀態,向機上電網供電。調節控制保護器與起動發電機相互配合,并隨其工作在起動狀態或發電狀態。當起動發電機處于起動狀態時,它調節激磁電流使電樞電流在轉速上升時保持恒定,以便順利起動。當發電機處于發電狀態時,它使機上調節點電壓在負載、轉速變化下保持恒定值。反流保護器連接于發電機與電網之間,當發電機電壓高于機上主匯流條電壓0.6~0.9 V時,接通發電機輸出電路;當發電機電壓低于機上主匯流條電壓,且反流值達9~28 A時,斷開發電機輸出電路。

起動時,DEM端提供正電,分兩路,一路向起動—發電轉換繼電器線圈供電,起動—發電轉換繼電器觸點轉換,起動發電機呈復激狀態被接入電網;另一路通過起動—發電轉換繼電器觸點向反流保護器GMG供電,反流保護器主接觸器線圈被激勵,主觸點接通,匯流條上的電源通過反流保護器主觸點向起動發電機供電,進行機上發動機起動,調節控制保護器與發電機調節激磁電流使電樞電流在轉速上升時保持恒定,以便順利起動。

起動結束后,DEM端正電撤銷,反流保護器GMG 供電消失,反流保護器主觸點斷開,發電機與匯流條連接斷開,同時發電機線路通過起動—發電轉換繼電器觸點由復激狀態轉換為并激狀態,此時發電機達到一定的轉速,依靠剩磁進行建壓,并與調節控制保護器配套工作,使發電機電壓保持在規定值。當發電機電壓逐漸升高,升至端電壓超過蓄電池電壓時,反流保護器的觸點對線路接觸器線圈通電,線路接觸器接通,將起動發電機的主饋線與直升機電源系統連接到一起,實現起動發電機自動并網。

2機理分析

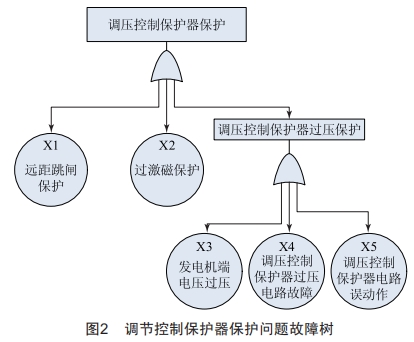

通過對直流電源系統工作原理進行分析,可以得出當發動機起動到一定轉速后,接通直流發電機開關,發電機不能自動投網,需要對調節控制保護器進行復位操作才能正常投網,同時測量調節控制保護器的A和MN針腳均不導通,說明起動發電機在起動完成轉入發電狀態后,調節控制保護器已經發生保護。以調節控制保護器保護為頂事件建立故障樹,如圖2所示。

調節控制保護器的工作原理如圖3所示,圖中 RD301為一保險絲。當起動發電機處于正常發電狀態時,發電機端電壓通過調節控制保護器插座MN端饋入調節控制保護器,再通過J301磁保持繼電器觸點4、觸點3,LB301濾波器,BG302末級功率三極管 CE結,J301磁保持繼電器觸點10、觸點9,調節控制保護器插座KL端到發電機磁場線圈,形成發電機磁場調節控制回路,該狀態下測量調節控制保護器插座A端和MN端應為導通狀態。調節控制保護器保護后,J301磁保持繼電器觸點4和觸點3、觸點10和觸點9之間連接就會斷開,則調節控制保護器插座A端和MN 端之間就會呈現開路狀態。

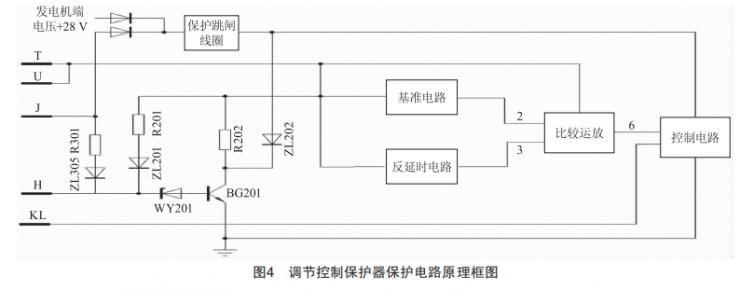

調節控制保護器插座A端和MN端檢測呈現開路狀態的結果,說明調節控制保護器已經發生保護。調節控制保護器具有過壓保護、遠距跳閘保護及過激磁保護功能,其保護電路原理框圖如圖4所示。

遠距跳閘保護:在系統出現匯流條短路或發電機饋線短路的情況下,系統中DB—1短路保護插件中的控制線路就會向調節控制保護器提供遠距跳閘信號,即向調節控制保護器J端發出遠距跳閘信號,同時斷開H端與地的連接,從而使得BG201三極管導通,調節控制保護器磁保持繼電器保護跳閘線圈動作,切斷發電機磁場回路,起動發電機停止發電。該故障發生在起動時,經復位操作后系統正常工作,且機上線路排查無異常,故可以排除系統出現匯流條短路或發電機饋線短路引起遠距跳閘保護的可能。

過激磁保護:當發電機磁場端電壓(KL端)高于36 V時,就會引起調節控制保護器保護控制電路動作,從而使得調節控制保護器磁保持繼電器保護跳閘線圈動作,切斷起動發電機磁場回路,發電機停止發電。起動過程中,發電機處于電動機狀態,按照機上地面電源為起動電源,其電壓為28 V,通過分析試驗,起動過程中,通過線路分壓施加在發電機磁場線圈上的最大電壓約為22 V,故不可能出現過激磁保護。

過壓保護:過壓敏感信號由調節控制保護器TU端引入,同時向過壓保護電路的基準電路、反延時電路、比較運放供電,當發電機端電壓高于31.4 V時,加在反延時電路的電壓高于基準電路電壓,從而比較運放3號端高于2號端,比較運放6號端輸出高電平,使得保護控制電路動作,調節控制保護器磁保持繼電器保護跳閘線圈動作,切斷發電機磁場回路,發電機停止發電。起動過程中,發電機處于電動機狀態,按照機上地面電源為起動電源,其電壓為28 V,試驗分析發電機起動過程中其端電壓即為起動電源施加在發電機端的電壓,試驗過程中,其電壓最大為起動電源電壓,在22 V左右。

若過壓保護電路存在故障,則該故障應為硬故障,對產品復位后,該故障會仍然存在,而機上通過對調節控制保護器進行復位操作后,直流系統正常工作,故可以排除過壓保護電路故障的可能。

故障發生在起動發電機起動狀態轉發電狀態的過程中,即該過程中,起動發電機由用電狀態轉換為供電狀態。起動狀態下,發電機為復激狀態,發電狀態下,發電機為并激狀態,在發電機工作線路轉換過程中由于發電機電樞反應影響,調節控制保護器電源、調壓敏感、過壓敏感等信號采集點在工作狀態轉換過程中會發生變化,因此不排除起動轉發電過程中調節控制保護器過壓保護電路誤動作的可能。

3 故障復現與驗證

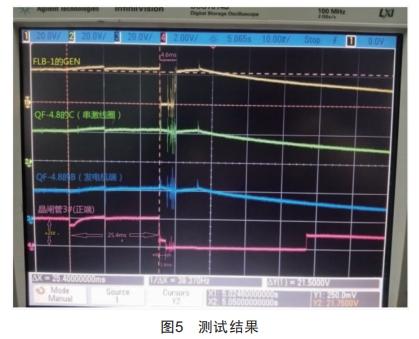

為進一步分析調節控制保護器過壓保護電路誤動作的原因,搭建直流電源系統試驗臺進行試驗分析與驗證。按照圖1所示直流電源系統原理圖搭接試驗電路進行起動試驗,試驗過程中記錄起動發電機B端、磁場A端、反流保護器產品GEN端的電壓波形。通過試驗分析發現,起動發電機由起動轉入發電狀態后,調壓保護器存在過壓保護現象。因此導致調節控制保護器保護的原因是:在發電機起動信號斷電后,調節控制保護器過壓保護電路輸出異常信號,觸發內部晶閘管導通,從而導致調節控制保護器保護。用示波器記錄發電機B端、磁場A端、反流保護器產品 GEN端的電壓波形,具體各測試波形如圖5所示。

根據圖5試驗數據波形,可以發現起動信號撤消后,起動—發電轉換繼電器的觸點動作時間約為30 ms,起動—發電轉換繼電器觸點轉換時,反流保護器的 GEN接線柱上有約4.6 ms的電壓中斷。按試驗線路調 節控制保護器TU端、反流保護器GEN端、起動—發電轉換繼電器觸點接線柱A連接在一起,而發電機的B端(正端)和發電機的C端(串激線圈)由于電機電樞反應其電勢并未發生中斷。當TU端電壓中斷時,過壓保護線路的基準電路電壓信號、反延時電路信號以及比較運放供電信號均發生異常,在TU端電壓中斷時間內,運放2#基準端電位低于運放3#電位,從而運放6#輸出異常高電平,進而擊穿WY208穩壓管,觸發晶閘管導通,導致調節控制保護器出現誤保護。

4 改進措施

為避免在起動發電機與調節控制保護器起動后調節控制保護器發生誤保護,就需要消除調節控制保護器TU過壓敏感信號端供電的中斷,根據試驗結果,可以更改TU過壓敏感信號端的采集點,將TU過壓敏感信號端的采集點位置由起動—發電轉換繼電器觸點A端更改為觸點B端與發電機端相接,利用起動后發電機電樞反應產生的電勢防止TU過壓敏感信號端供電的中斷。按照此改進措施,更改調壓保護器的連接線路,進行驗證,結果表明措施合理,能解決起動發電機由起動轉入發電狀態后不能自動并網的問題。

5結論

綜上所述,本文針對發動機起動后起動發電機不能自動并網問題,分析了直流電源系統工作原理,畫出不能自動并網故障樹,通過理論分析與地面模擬試驗,確定故障原因為調壓保護器在起動轉入發電時產品出現誤保護。試驗驗證結果表明,更改TU過壓敏感信號端的采集點能有效解決調壓保護器誤保護問題,從而解決起動發電機由起動轉入發電狀態后不能自動并網的問題。

[參考文獻]

[1]敖文翔,劉搏,余榮良,等.直升機直流電源轉電方法研究[J].電子制作,2021(9):98-100.

[2]張明銳,陳潔,王之馨,等.一種新型的永磁同步風力發電機并網系統[J].電力系統保護與控制,2013(14):141—148.
