0引言

機械密封作為工業設備中不可或缺的部件,其端面的性能直接影響到設備的工作效率和使用壽命。傳統機械密封端面存在潤滑不良、泄漏嚴重等問 題,表面織構作為一種新型的表面處理技術,通過微觀結構的設計,可以改善機械密封端面的潤滑性能、泄漏量和承載能力,為機械密封的性能提升提供了新的思路和途徑。

近年來,表面織構化技術在改善機械密封端面性能方面表現出了巨大的潛力。劉明朗等^[1]指出在摩擦表面制備適當參數的激光表面織構,可以降低摩擦系數、減少磨損及提高承載力。魏偉等^[2]提出了一種復合槽孔織構類型,通過對比發現復合槽孔織構可實現較小的泄漏量和良好的承載力及液膜剛度。李茂元等^[3]建立了均勻分布的等腰三角形微孔的密封端面理論模型,利用有限差分法對流體動壓潤滑方程進行求解,獲得了密封端面無量綱壓力分布。楊笑等^[4]研究了微孔織構機械密封在熱彈流潤滑狀態下的性能,結果表明,在穩定狀態下,端面開三角形織構的機械密封能夠獲得最大液膜承載比和最小表面系數,性能最優。謝尚翔等^[5]通過實驗研究了橢圓微孔機械密封端面的低速摩擦磨損性能。章亦聰?shù)?sup>[6]利用數值模擬方法考察了萊洛三角形微孔織構化端面的密封性能。丁少鵬等^[7]指出表面微孔結構能在剪切作用下誘發流體產生附加動壓效應,提升流體膜承載能力,促使摩擦配合端面間維持流體潤滑,改善摩擦性能。耿軍等^[8]提出了一種正多邊形表面織構,研究了正多邊形織構對機械密封性能的影響規律。于博等^[9]研究了潤滑介質的非牛頓流變特性對表面織構型端面機械密封性能的影響,探討了橢圓、菱形、圓形和方形等不同形狀織構孔于不同冪律指數下機械密封端面的膜壓特性、泵送回流特性和承載性能。楊天佑等^[10]研究了正五邊形—橢圓形復合微孔對機械密封性能的影響,研究結果表明復合微孔化端面具有良好的密封性能。本文中,筆者將利用FLUENT軟件對一種葉形微孔織構的密封性能進行研究。

1理論模型及相關參數

1.1 幾何模型

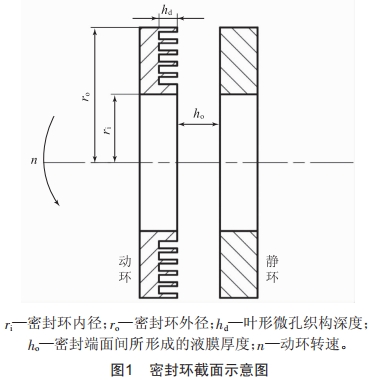

密封環是機械密封的核心部件,其由動、靜環組成,密封環截面示意圖如圖1所示。

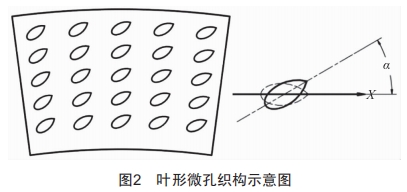

葉形微孔織構開設在動環的端面上,由于密封端面具有周期對稱性,在該端面上形成的液膜也具有一樣的特性,為了提高計算效率,故選取模型的1/24進行計算,葉形微孔織構示意圖如圖2所示,葉形微孔偏轉角度為α,本文中初始偏轉角度為30°。

1.2 數學模型

文中構成葉形微孔的邊緣型線為笛卡兒葉形線,其極坐標方程為:

式中:r為極半徑;θ為極角;b為常數,其值能控制葉形面積,本文取為0.43。

雷諾方程的求解十分復雜,為簡化計算作出如下假設:密封端面間流體為穩態,不考慮流體重力;流體膜的粘度、密度在膜厚方向上一致;流體為不可壓縮流體,密度不隨壓力和溫度的變化而變化。經簡化后,極坐標下的雷諾方程表達式為:

式中:ρ為流體密度;h為流體膜厚度;μ為密封流體的動力粘度;p為流體膜的壓力;w為角速度。

流體的局部膜厚為:

式中:A1為無微孔織構區域;A2為微孔織構區域。對液膜的內外徑施加如下邊界條件:

式中:pi為液膜外徑處入口壓力;po為液膜內徑處出口壓力。

聯立方程(1)~(4)即可求得液膜的壓力分布。周期性邊界條件滿足下式:

式中:θ1、θ2為單周期液膜圓周方向的起始角度與終止角度;z為直角坐標系下的豎坐標;T為周期數,即整個液膜模型被分為T(mén)份。

液膜的開啟力和泄漏率可由式(6)(7)得到:

式中:F為開啟力;A為密封端面面積;Q為泄漏率。

開漏比I是開啟力和泄漏率的比值,由式(8)計算:

液膜剛度Kz由下式計算:

1.3模型參數和工況參數

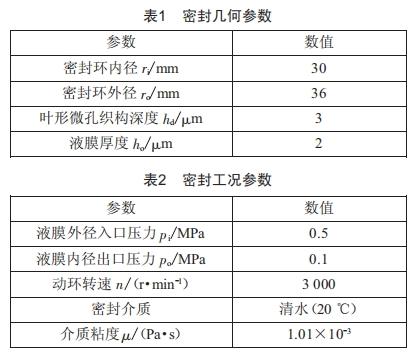

模型參數和工況參數如表1和表2所示。

2 結果計算與討論

2.1 葉形微孔織構液膜壓力分布

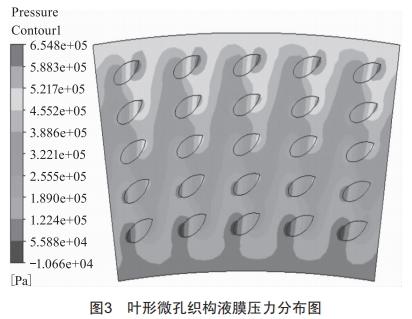

液膜入口壓力為0.5 Mpa、出 口壓力為0.1 Mpa、轉速為3 000 r/min(逆時針?lè)较蛐D(zhuǎn))時的壓力云圖如圖3所示。從圖3中可以看到壓力在葉形織構的尖端處匯聚,壓力峰值高于壓力入口處壓力。從總體上看,內徑至外徑處壓力在逐漸升高,其原因是外徑處的線速度高,產生的動壓效應更為明顯。

2.2壓差對密封性能的影響

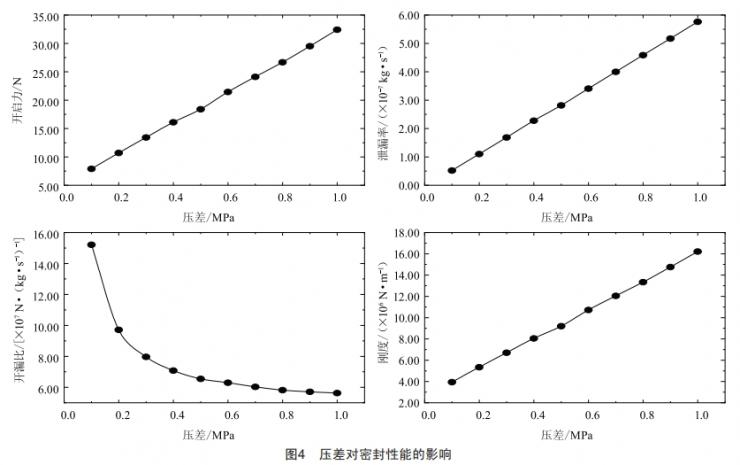

當轉速為3 000 r/min、膜厚為2μm、葉形微孔織構深度為3μm時,保持液膜出口壓力為0.1 Mpa,改變液膜入口壓力即可改變壓差,壓差對開啟力、泄漏率、開漏比、液膜剛度的影響如圖4所示。

從圖4中可看出:當壓差在0.1~1 Mpa時,開啟力、泄漏率、液膜剛度都隨壓差的增大而增大,呈線性變化趨勢;開漏比隨著壓差的變化先急劇下降后趨于平穩。當壓差增大時,流體的動壓效應增強,因此開啟力、泄漏率逐漸增大。

2.3液膜厚度對密封性能的影響

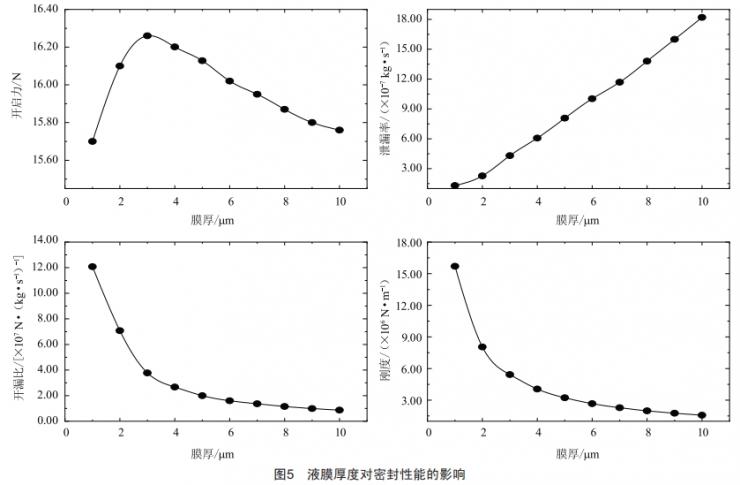

在轉速為3 000 r/min、入口壓力為0.5 Mpa、出口 壓力為0.1 Mpa、葉形微孔織構深度為3 μm的情況下, 隨膜厚變化各項密封性能的變化趨勢如圖5所示。

從圖5中可以看到:隨著膜厚的增大,開啟力呈先上升后下降的趨勢,在膜厚為3 μm時開啟力取得最大值,膜厚為1~3μm時開啟力上升較快,膜厚大于3μm后開啟力開始下降且下降速度較緩;泄漏率隨著膜厚的增大而逐漸上升,膜厚大于3μm時,泄漏率較大,其密封性能較差;開漏比隨著膜厚的增大而逐漸下降,膜厚為1~3μm時開漏比下降速度較快,膜厚大于3 μm后,開漏比下降速度變緩;液膜剛度隨膜厚增大的變化趨勢與開漏比的變化趨勢相似。相對而言,在膜厚為2~3 μm時,開啟力、液膜剛度和開漏比都較大,泄漏率較小,因此密封性能較好。

隨著膜厚的增大,流體泄漏的路徑變寬,故泄漏率一直處于上升的趨勢。同時,當膜厚達到一定的值時,流體動壓效應也會隨著膜厚的增大而減弱,因此開啟力開始下降。

2.4織構深度對密封性能的影響

葉形微孔織構深度是影響密封性能的重要因素之一。在轉速為3 000 r/min、入口壓力為0.5 Mpa、出口壓力為0.1 Mpa、液膜為2μm的條件下,織構深度對密封性能的影響如圖6所示。

圖6結果顯示:隨著織構深度的增加,開啟力先增大后減小,在織構深度為2μm時開啟力取得最大值;泄漏率隨著織構深度的增加呈先增大后減小的趨勢,在織構深度為5 μm時取得最大值;開漏比隨著織構深度的增加呈先減小后增大的趨勢,在織構深度為5μm時取得最小值;液膜剛度隨織構深度改變的變化趨勢與開啟力的變化趨勢一致。

當織構深度為1μm時,流體的動壓效應較弱,形成的開啟力較小,這是由于織構深度太小,進入織構區域的流體相對于整個液膜區域較少。當織構深度過大時,反而會削減流體動壓效應,因此在織構深度大于2μm之后開啟力減小。

2.5微孔偏轉角度對密封性能的影響

在轉速為3 000 r/min、入口壓力為0.5 Mpa、出口壓力為0.1 Mpa、液膜為2μm、織構深度為3μm的條件下,微孔偏轉角度在0°~90°范圍內變化時,其對密封性能的影響如圖7所示。

從圖7中可以看出:隨著微孔偏轉角度的增大,開啟力先增大后減小,在偏轉角度為30°時取得最大值;泄漏率隨著微孔偏轉角度的增大呈先下降后上升的趨勢,在偏轉角度為45°時取得最小值;隨著微孔偏轉角度的增大,開漏比呈先上升后下降的趨勢;剛度隨偏轉角度改變的變化趨勢與開啟力的變化趨勢一致。

在偏轉角度為30°時,開啟力最大,形成的流體動壓效果最強,此時泄漏率也較低、開漏比較大,因此具有良好的密封性能。

3結論

1)隨著壓差的增大,流體動壓效應增強,開啟力、泄漏率、液膜剛度隨壓差的增大而增大,開漏比隨壓差的增大而減小。

2)隨著液膜厚度的增大,開啟力先上升后下降,泄漏率隨著膜厚的增大而逐漸上升,開漏比隨著膜厚的增大而逐漸下降,在膜厚為2~3μm時,開啟力、液膜剛度和開漏比都較大,泄漏率較小,密封性能較好。

3)開啟力隨著織構深度的增加先上升后下降,存在一個峰值,在織構深度為2μm時開啟力取得最大值,此時液膜剛度最大,開漏比較大,泄漏率較小,密封性能較好。

4)在微孔偏轉角度為30°時,開啟力最大,泄漏率較小、開漏比較大,密封性能較好。
