準確測試提高高熵能源的開發轉化與利用

基于納米發電機的高熵能源可以很好實現能源的供給。未來，在能源互聯網、智能電網、物聯網、互聯網、生物醫學、無線通信和無線傳感等領域，納米發電機都將有更廣泛應用。

納米發電機是一種利用機械運動產生電能的裝置，它可以在微小尺度上實現自供電和無線傳輸。為了測試納米發電機的性能和特點，需要采用精密的測量?jī)x器和方法。Keithley的測試儀器可以提供高分辨率、高靈敏度、高準確度和高速率的電壓、電流、電阻、功率和能量等參數的測量和控制。如下分享幾個測試場景。

測試場景一

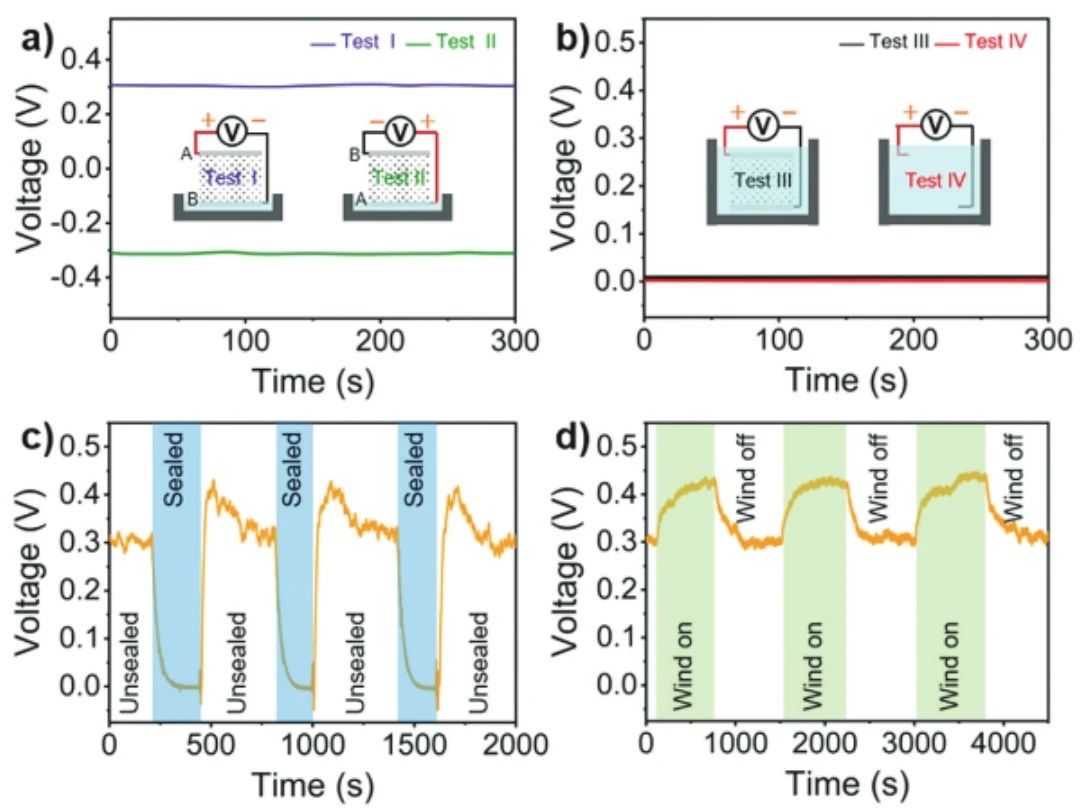

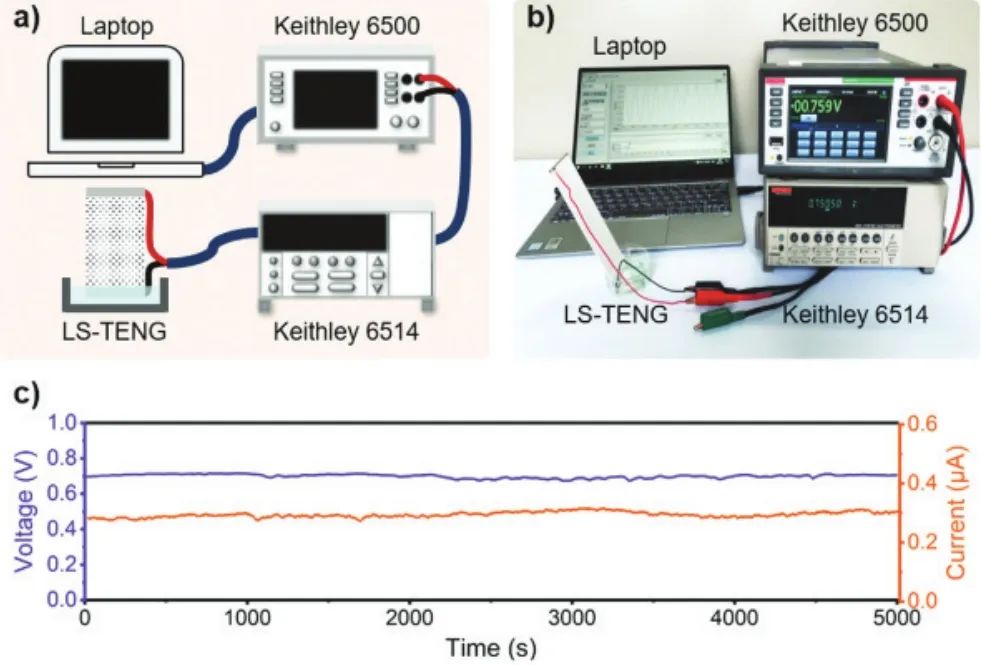

基于多孔Al2O3陶瓷片的液固三摩擦納米發電機（LS-TENG）來收集水蒸發引起的電力。

測試場景二

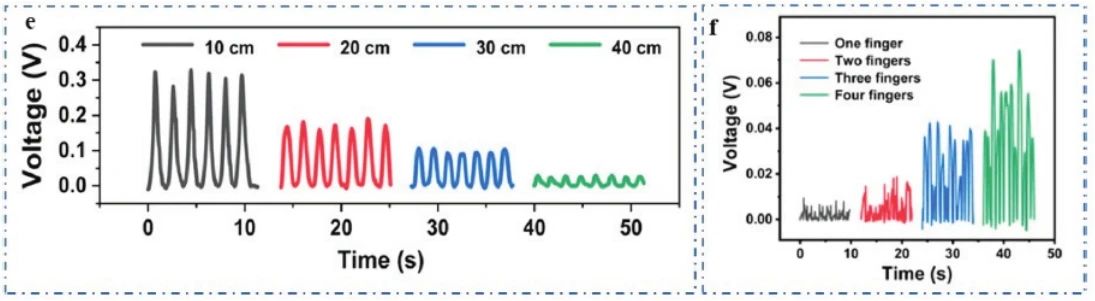

基于摩擦納米發電機（TENG）技術的語音和手勢信號翻譯器（VGST），將自然人類動作轉化為電信號，實現人機交互。

這里使用Keithley的6514對VGST（語音和手勢信號翻譯器）備的手勢電壓信號，后端使用采集設備獲取相關數據。

測試場景三

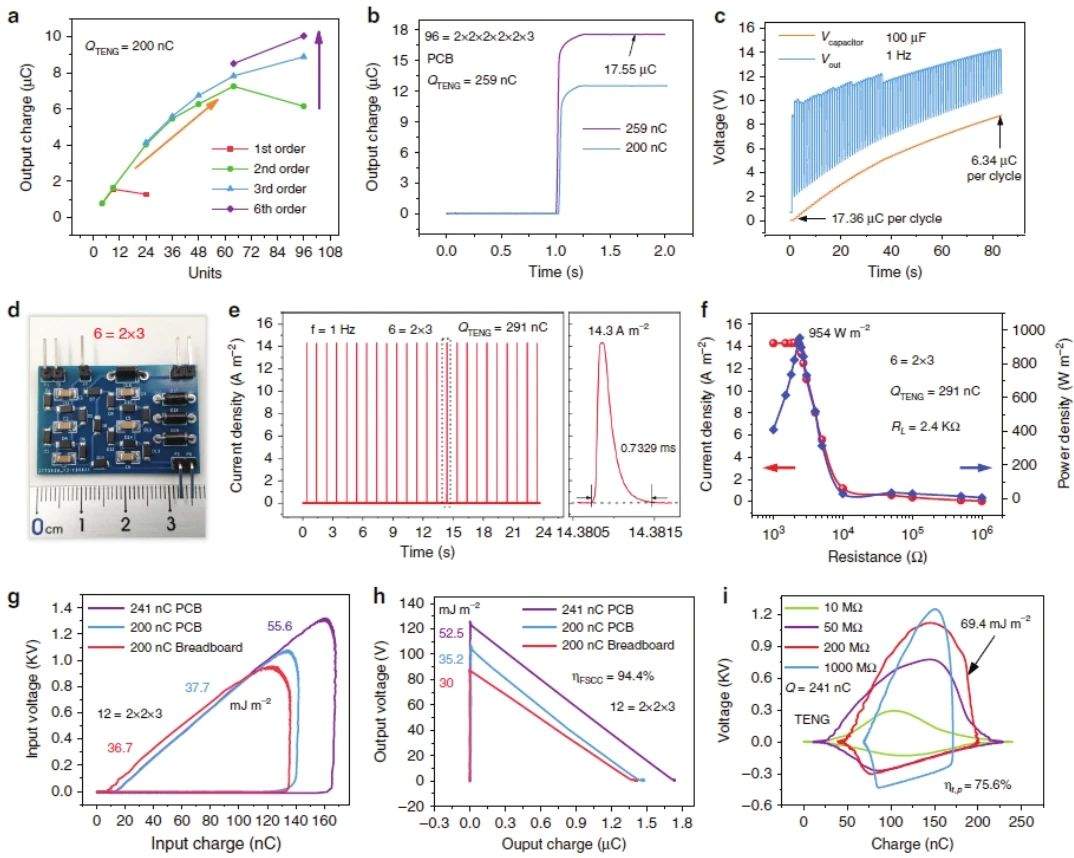

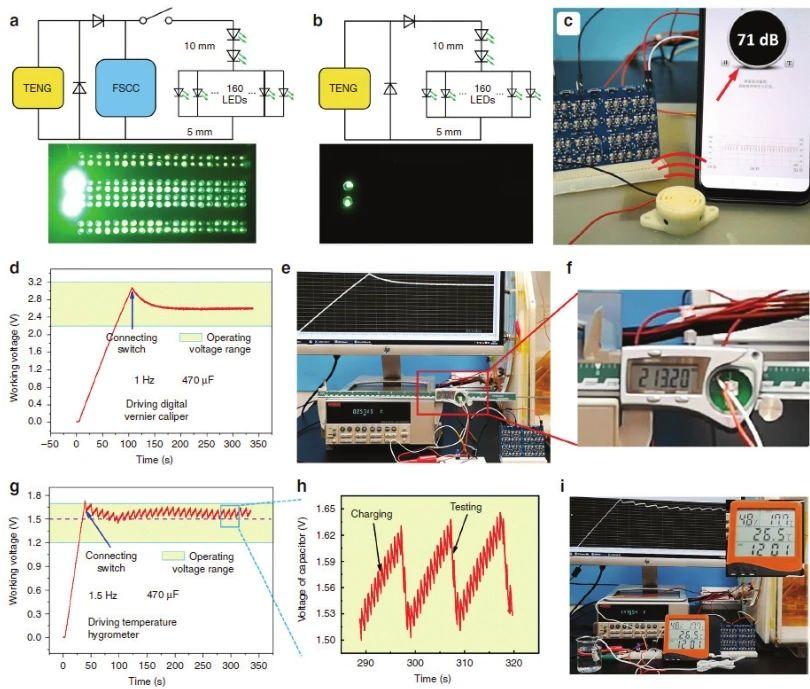

基于分形原理的新型開關電容轉換器（SCC）設計，稱為分形設計開關電容轉換器（FSCC）。

該研究使用了多種高精度的電氣測量設備，如靜電電壓表、電表和可編程電源等，包含了Keithley 6514和2230G，以全面評估FSCC電源管理系統的性能。

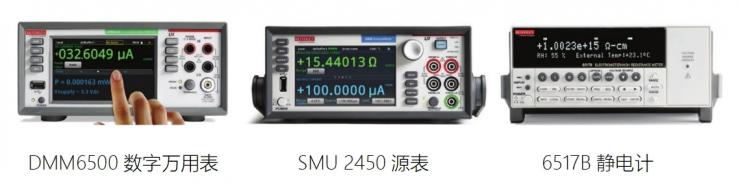

在納米發電機測試的場景中使用的測試儀器

■ 使用Keithley 6517B靜電計，可以測量納米發電機的表面電荷密度和極化強度，從而評估其對不同機械刺激的響應和轉換效率。

■ 使用Keithley DMM6500數字萬用表和DAQ6510數據采集/開關系統，可以對多個納米發電機進行并行的電壓和電流的測量和記錄，并通過內置的觸摸屏或遠程控制，可以方便地設置測量條件和查看測量結果，從而實現納米發電機的大規模測試和評價。

■ 使用Keithley SMU 2450源表，可以進行開路電壓短路電流測試、測試最大功率點。

小結

在納米發電機的研究中，Keithley的靜電計、多用表和電源可以提供很多幫助。靜電計搭配可以進行高速采集的DMM6500可以準確地測量納米發電機的各種物理參數，如電壓、電流、電阻、頻率等。設備更容易與上位機連接，獲取相關數據，方便用戶分析和調試。Keithley設備的優勢在于它們的高精度、低噪聲、多功能、易用性和靈活性，可以大大提高納米發電機研究的效率和質量。

了解更多最新源測試資料，請登錄：https://www.tek.com.cn/campaign/smu-solutions。
