0引言

盡管全球致力于降低交通事故率以實現零事故愿景,但事故仍頻發,造成人員和財產重大損失。為迅速定位事故并提供救援,各國政府和機構正積極構建事故緊急呼叫系統(Accident Emergency Call Systems,AECS)。

AECS是為機動車輛定制的自動緊急呼叫系統,在交通事故或車內緊急情況下,該系統能自動或手動向公共安全應答平臺發起緊急呼叫,迅速傳遞車輛位置等關鍵信息。AECS通過迅速啟動救援流程,能有效減少事故的應急響應時間,以降低傷亡風險^[1]。

全球緊急呼叫系統法規認證主要涵蓋海關聯盟、歐盟及聯合國歐洲經濟委員會等地區,歐盟與俄羅斯作為海關聯盟成員,已在車載緊急呼叫系統立法與執行方面取得顯著進展,該系統已成為新車市場的強制要求^[1]。中國亦在積極推動國家強制性標準的制定, 目前該標準已正式立項。鑒于事故緊急呼叫系統在緊急情況下對挽救生命的重要性,保障其在充滿電磁干擾的現實環境中的穩定性和可靠性尤為關鍵。

1AECS概述

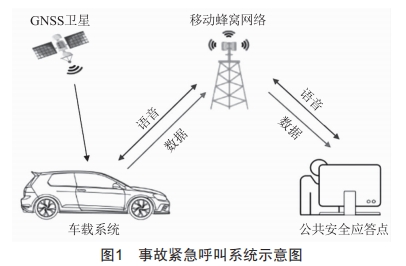

事故緊急呼叫系統是一個高效救援通信體系,其核心組成部分包括:車載系統(In—Vehicle System,IVS)、全球?qū)Ш叫l(wèi)星系統(Global Navigation Satellite System,GNSS)、移動蜂窩網絡以及公共安全應答點(Public Safety Answering Point,PSAP)[2]。架構示意圖如圖1所示。

車輛遇事故或緊急情況時,傳感器或手動信號可觸發緊急呼叫系統。IVS利用全球?qū)Ш叫l(wèi)星系統確定車輛位置、方向和軌跡,生成最小數據集MSD,并通過移動網絡發送至公共安全應答點(PSAP)。隨后,車載系統與PSAP建立雙向語音通信,PSAP接收MSD 數據并通過通話獲取詳細信息,篩選和確認緊急呼叫。根據事故情況,PSAP啟動救援機制,調動社會資源進行救助。

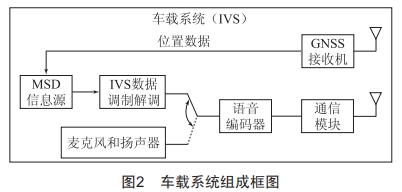

車載智能系統(IVS)作為事故緊急呼叫系統(AECS)的核心,其構成要素如圖2所示,主要包括以下幾個關鍵部分:

1)通信模塊:配備射頻單元和射頻天線,負責將最小數據集(MSD)傳輸至公共安全應答點(PSAP),并在此基礎上建立穩定的語音通信鏈路。

2)導航定位模塊:內含GNSS接收機和GNSS天線,其核心功能是接收全球?qū)Ш叫l(wèi)星系統的信號,并準確解析出事故發生時車輛的具體經緯度位置。

3)數據處理單元:集成了調制解調模塊、話音編碼器及MSD信息源'承擔著數據編譯、調制解調和話音編碼等關鍵任務,以確保信息的準確傳遞和語音的清晰通信。

4)音頻設備:包括麥克風和揚聲器,允許車內乘員與PSAP進行實時的語音交流,為救援過程中的溝通提供便利。

2AECS整車級輻射抗擾方法及驗證

汽車的抗干擾能力對于評估其在復雜電磁環境中的安全性能至關重要,因此,深入研究AECS的電磁抗擾度測試方法對于驗證系統在電磁干擾下的穩定性和功能完整性,以及確保其在實際應用中的可靠性極為關鍵。

2.1 測試平臺搭建

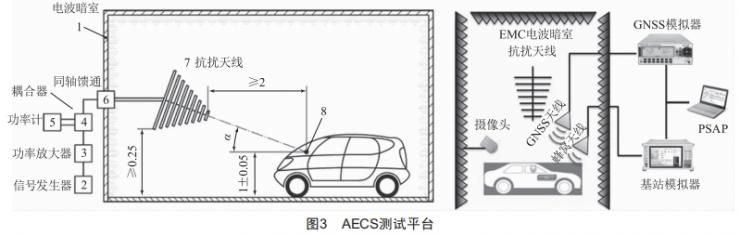

本測試方案整合了輻射抗擾度測試系統、AECS 被測對象以及AECS測試平臺,旨在打造一個電磁環境與全仿真網絡緊密結合的AECS測試環境。測試平臺的構建充分利用了實驗室現有設施,具體布局如圖3所示。

輻射抗擾度測試將在10 m法半電波暗室中執行,關鍵設備包括信號發生器、功率放大器、定向耦合器、功率計以及天線,用以評估電子設備對電磁干擾的抵御能力。

AECS測試系統主要由通信綜測儀、導航星歷模擬器、通信天線、GNSS天線以及PSAP平臺等構成。綜測儀MD8475B負責模擬蜂窩網絡,通過蜂窩天線產生電磁波與車載系統建立通信鏈路;導航星歷模擬器GSG—6用以模擬GNSS衛星信號,經由GNSS天線發射電磁波,供車載系統捕捉以確定位置信息。綜測儀和GNSS模擬器均位于控制室內,通過射頻線纜與半電波暗室內的相應天線相連。

為了確保信號的準確性,減少干擾,導航星歷模擬器與GNSS天線之間需加裝衛星工作頻段的帶通濾波器,而綜測儀與通信天線之間則需串接運放器及通信頻段的帶通濾波器。同時,GNSS天線與通信天線的布局應盡可能遠離輻射抗擾度測試天線,以維護暗室內衛星信號和蜂窩網絡信號的強度,同時降低來自測試天線的電磁干擾。

通過MX703330EeCallTester軟件,模擬PSAP核心功能,包括解析MSD信息和自動語音通信。測試車輛固定于半電波暗室的底盤測功機上,以保障環境穩定。為模擬真實通信,車輛T—box的SIM卡或e—SIM卡將替換為專用測試白卡,確保順利注冊于通信測試儀,以執行后續通信測試。

2.2 測試參數設置

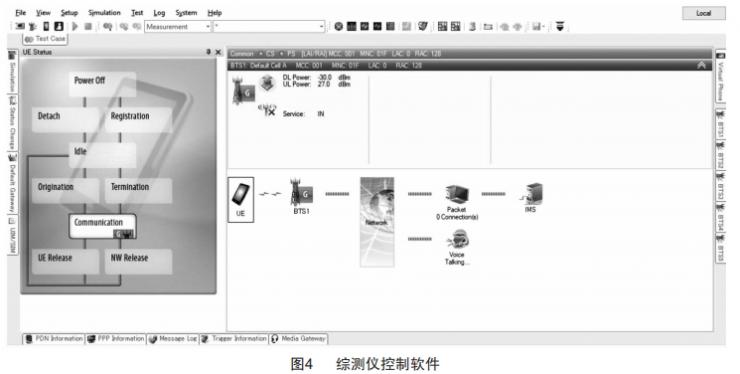

完成測試平臺搭建后,進行通信綜測儀和衛星信號模擬器參數配置。啟動SmartStudioManager軟件,輸入射頻線纜衰減值,選擇合適網絡制式和工作頻段。細致配置上下行鏈路,調整功率,確保綜測儀與車輛間穩定通信,如圖4所示。

在導航模擬器的控制軟件GSGStudioview中,根據工況需求選擇衛星制式、頻段和衛星數;設定日期、時間、經緯度、海拔和速度等關鍵參數,精確生成衛星信號軌跡。同時,調整輸出功率,確保信號電平在車載GNSS接收機的接收范圍內。

啟動MX703330E eCall Tester軟件,PSAP平臺將展示AECS狀態、事件時序和解析后的MSD信息。PSAP平臺還能遠程啟動SmartStudio Manager軟件,支持設置基本參數,提升測試靈活性和便捷性。

2.3測試工況及失效判定準則

AECS系統的EMC測試評估全面覆蓋了包括 GNSS接收機、IVS(含MSD模塊)、語音系統(麥克風和揚聲器)、無線通信系統(如GSM、WCDMA、LTE等),以及相關傳感器和事故檢測功能在內的關鍵組件。鑒于在EMC暗室內無法模擬實際的碰撞觸發,測試中采用手動激活A(yù)ECS的方法。在進行抗擾度測試時,AECS應滿足以下要求以確保其性能和可靠性:

1)車載緊急呼叫系統需手動可啟動,并向PSAP 傳輸MSD。

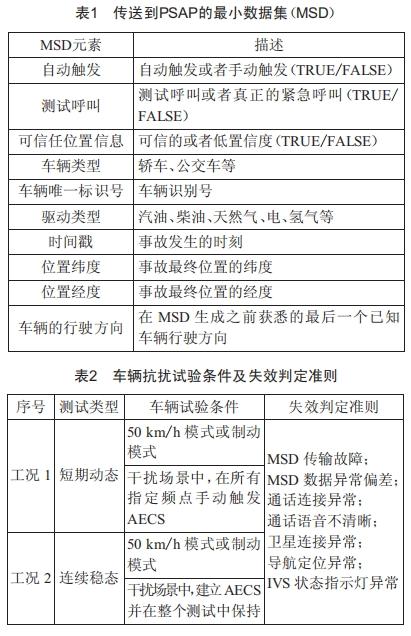

2)傳輸至PSAP的MSD需包含表1所有元素^[2],信息需準確,定位誤差不得超出車廠規范。

3)車載緊急呼叫系統應能同PSAP建立清晰的雙向語音通信。

在執行輻射抗擾度測試期間,將測試分為兩種工況,具體的車輛測試條件和失效判定標準詳列于表2。

1)工況一為短期動態測試:可采用GB 34660—2017推薦的16個關鍵特征頻點,即27、45、65、90、120、150、190、230、280、380、450、600、750、900、1300、1800MHz^[3];企業也可根據需求選擇測試頻點進行評估。在每個測試頻點,手動激活A(yù)ECS,實現MSD傳輸并保持20 s語音連接,隨后終止AECS;確保干擾場強駐留時間完整覆蓋AECS操作周期。

2)工況二為連續穩態測試:采用連續掃頻方法;測試啟動時,需手動激活A(yù)ECS,并確保在整個測試期間保持系統連接,以便全面評估系統在持續電磁場中的抗擾度能力。

在進行輻射抗擾度試驗時,為確保導航系統與移動蜂窩網絡系統的功能不受影響,建議對這兩個系統的工作頻段實施豁免。此舉旨在預防頻段間的電磁干擾,保障系統間的兼容性和獨立性,從而維護各自的正常運行。

2.4測試結果與驗證

遵循梅賽德斯-奔馳的整車電磁兼容性標準,將抗擾度測試標準按更為嚴格的場強要求設定:全頻段電平高達70 V/m,部分頻段甚至達到140 V/m,遠超法規要求的30 V/m;測試覆蓋的頻率范圍從100 KHz延伸至6 GHz^[4]。

在測試過程中,使用攝像頭對車輛的關鍵電子系統如儀表盤、中控屏和IVS狀態指示燈等進行視覺監控,同時利用攝像頭內置的麥克風捕捉車內的聲音信息;通過CANoe工具進行實時車輛系統監控,并運用eCall Tester軟件對MSD數據進行解析及AECS狀態監控,從而對AECS系統在電磁干擾環境下的性能進行全面評估。

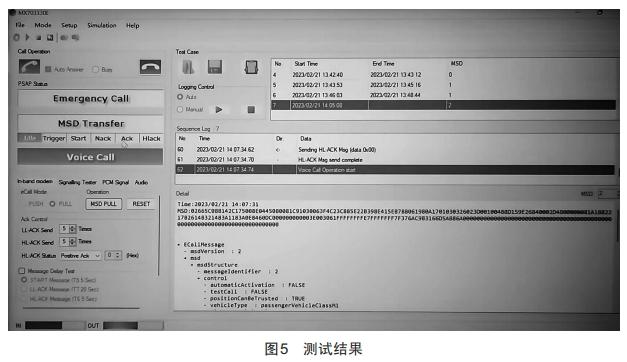

測試結果顯示,在工況一中,測試車輛成功地將所有最小數據集傳輸至PSAP,傳輸過程中未出現數據丟失;同時,車輛與測試設備之間實現了清晰穩定的語音通信,且車輛接收的GNSS位置信息準確,滿足了定位精度要求,如圖5所示。在工況二中,AECS 系統在測試全程中維持了穩定運作。測試結果突顯了車輛AECS系統在安全性與兼容性方面的顯著提升。

3 結束語

鑒于AECS在交通事故緊急救援中的重要性,本文深入研究了其整車電磁抗擾度的測試方法。通過搭建專業測試平臺和執行嚴格的實車測試,對AECS 的性能進行了全面評估,旨在為后續的測試流程和系統改進提供實用的指導。

[參考文獻]

[1] 胡月,李錚,朱彤.車載事故緊急呼叫系統的應用及關鍵技術分析[J].汽車工程師,2019(6):11-14.

[2]張悅,張旭,丁一夫.Era-glonass緊急呼叫系統關鍵性能測試技術研究 [J].重慶理工大學學報 (自然科學),2019,33(4):41-48.

[3] 道路車輛電磁兼容性要求和試驗方法:GB 34660—2017[S].

[4]EMC Performance Requirements-vehicle Tests :MBN10284-1:2019-10[S].
