0引言

近年來,諸多學者針對光伏并網發電能力提升開展了大量研究,split源逆變器由于具有低開關應力、高開關利用率等優點受到了廣泛關注,在此基礎上很多文獻又具體研究了二極管籍位型、飛跨電容型、級聯多電平等split源逆變器拓?fù)浣Y(jié)構^[1—3],并在如何提高增益方面進行了深入研究。

針對split源逆變器控制,文獻[4]提出了一種基于解耦調制技術的三相并網控制方案,文獻[5]提出了基于三相并網系統的有限控制集模型預測控制方法,該方法不需要非常復雜的解耦調制技術,也不需要鎖相環(PLL)。本文提出了一種基于單相Split源逆變器的單相光伏并網系統模型預測控制方案,通過最大功率點跟蹤(MPPT)算法獲得split源逆變器參考輸入電流,并將其作為模型預測控制器的輸入量,通過滾動預算,獲得下一個采樣時刻的最優輸出。同時,采用線性PI控制器對直流電壓進行調節,以此獲得并網點電流參考值。

1 SpIit源逆變器

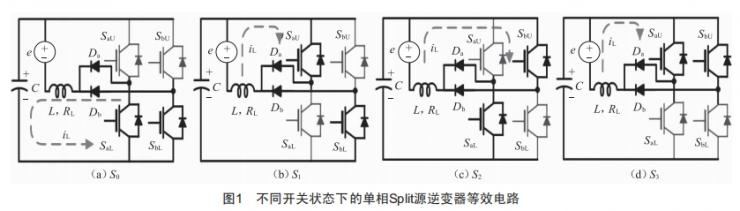

單相Split源逆變器由單相電壓源逆變器和電感L、直流電容c組成。由于電感的充放電特性,通過Split 源逆變器可以實現升壓操作。Split源逆變器輸出為四種開關狀態:1)當Sau=0,Sbu=0時,開關狀態定義為S0; 2)當Sau=1,Sbu=0時,開關狀態定義為S1; 3)當Sau=0, Sbu=1時,開關狀態定義為S2; 4)當Sau=1,Sbu=1時,開關狀態定義為S3 (Sau=0表示開關關閉,Sau=1表示開關打開,Sbu=0,1同理)。當至少一個上臂開關打開時,電感處于充電過程;當上臂開關均關閉時,電感處于放電過程,因此只有在S0狀態下,電感放電,如圖1所示。

根據圖1所示的充放電等效電路,Split源逆變器輸入電流i_L可表示為:

式中:e為輸入電壓;L為儲能電感;R_L為電感電阻;v_inv為電容兩端電壓;S為逆變器開關狀態。

2模型預測控制策略

圖2所示的控制方案旨在跟蹤-定溫度和光照輻射下的最大輸出功率,有限控制集模型預測控制(FCS-MPC)算法的目標是同時控制網側電流i_g和Split源逆變器輸入電流i_L,網側參考電流值iLef由直流側電壓參考電壓V_inv^ref和實際電壓的差值通過PI控制器獲得,同時Split源逆變器輸入電流參考值i_L^ref為MPPT控制器輸出,本文最大功率點跟蹤采用擾動觀測算法實現。

在FCS-MPC算法中,通過價值函數表征跟蹤性能,函數值越小,說明跟蹤性能越好。而在一個離散采樣周期內,Split源逆變器只能輸出一種開關狀態,使價值函數最小。

通過前向歐拉法將式(1)離散化,可得出K+1時刻下的Split源逆變器輸入電流為:

式中:Ts為采樣周期;式(1)中的輸入電壓e即為光伏輸出電壓v_p;v_inv為電容兩端電壓。

Split源逆變器輸出電壓v_i可表示為:

式中:v_g、i_g分別為網側電壓、電流;R_f、L_f分別為濾波電阻、電感。

將式(3)離散化可得k+1時刻的網側電流為:

其中,Split源逆變器在離散模式下的輸出電壓 v_i(k)為:

由于Sau、Sbu跟隨開關器件狀態變化,所以v_i(k)數值大小取決于k時刻的開關狀態。

因此,有限控制集模型預測控制器價值函數可表示為:

通過式(6)滾動演算,最終可得到k+1時刻下使價值函數?最小的最優電壓矢量,從而使得網側電流i_g 和Split源逆變器輸入電流iL能夠緊緊跟隨其參考值變化。

3仿真試驗

為驗證所提出的基于split源逆變器的單相光伏發電系統模型預測控制方法的有效性,進行了仿真試驗。光伏裝機容量設定為2KVA,L_f=9mH,L=4.33mH,C=400μF,u_g=220V,R_f=1.6Ω,R_L=0.5Ω,Ts=50μs,C_pv=50μF,u_inv^ref=475 V,其中C_pv為光伏輸出穩壓電容。

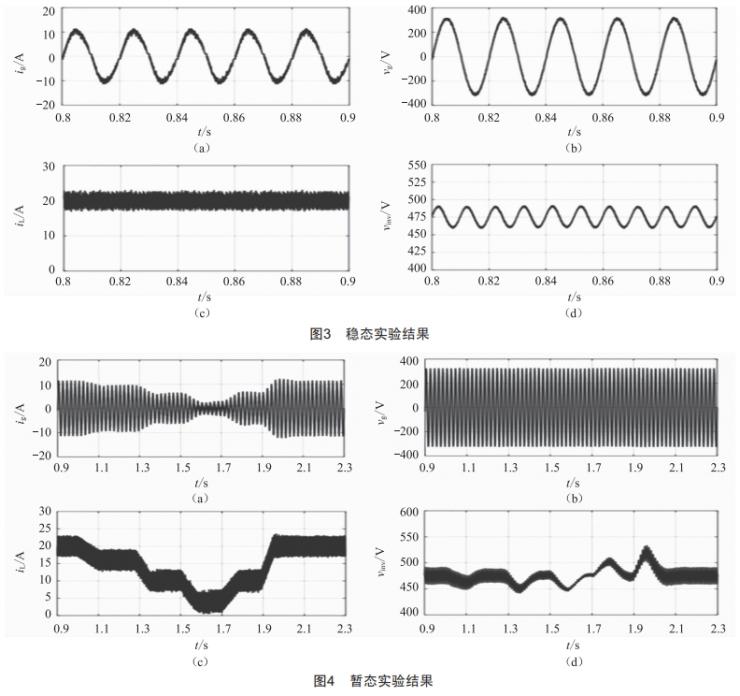

系統在環境溫度25℃和1 000 W/m²光照強度下的穩態運行結果如圖3所示,可以看出,并網點電壓、電流具有很好的正弦特征,且電壓、電流保持同相位,說明系統穩態時保持單位功率因數運行。從圖3(c)(d)運行結果可知,Split源逆變器輸入電流較為穩定,直流側電壓呈現低階紋波特性,其波動頻率為電網頻率的2倍。

不同光照強度變化下的動態響應結果如圖4所示。模擬在1s時刻光照強度由1000 W/m2逐漸降低至800W/m² ,在1.3s時刻逐漸降低至500W/m² ,在1.5 s時刻再次降低至200 W/m²,而在1.7 s時刻逐漸上升到500 W/m²,在1.9 s時刻逐漸上升至1 000 W/m²。可以看出,當光照強度變小時,通過MPPT獲得的 Split源逆變器參考輸入電流變小,通過模型預測控制器輸出當前時刻最優電壓矢量使其實際值緊緊跟隨參考值變化。

而隨著Split源逆變器輸入電流的減小,直流側電壓降低,直到在PI控制器作用下逐漸恢復至穩定狀態,同時也控制網側電流圍繞參考值變化而變化,說明具有良好的動態性能。

4結論

本文研究了基于Split源逆變器的單相光伏發電系統控制方法,該方法基于有限控制集模型預測控制算法,不需要脈寬調制,易于設計和實現,具有很好的工程應用價值。仿真結果表明,該方法具有良好的穩態性能和可快速響應的動態性能。

[參考文獻]

[1]郭龍.Split源逆變器在光伏發電系統中的應用研究[D].呼和浩特:內蒙古工業大學,2021.

[2] 李博,張代潤.基于改進SVPWM控制的三相Split源逆變器研究[J].電氣技術,2018(1):15—19.

[3]郭龍,田立欣,劉廣忱.Split源光伏并網逆變器控制策略研究[J].電源技術,2021(9):1164-1167.

[4] ABDELHAKIMA,MATTAVELLIP,BOSCAINOV,etal.DecoUpled contRol Scheme of grid-connected Split-SoURce inveRteRS [J].IEEETRanSactionSonIndUStRialElectRonicS,2017,64(8) : 6202-6211.

[5]BAKEERA,DABOURSM,GOWAIDIA,etal.EnhancedfinitecontRolSet-modelpRedictivecontRolfoR thRee-phaSeSplit-SoURceinveRteRS [R].IStanbUl,TURkey:2022 57th InteRnational UniveRSitieS PoweREngineeRing ConfeRence(UPEC).
