一、差動放大電路工作原理

零點漂移現象的產生，其原因有很多，但最為主要的原因還是晶體管受到外部溫度變化所引起的靜態工作點的波動，所以零點漂移也常被稱為溫度漂移，簡稱溫漂。那差分放大電路是如何做到抑制溫漂的呢？

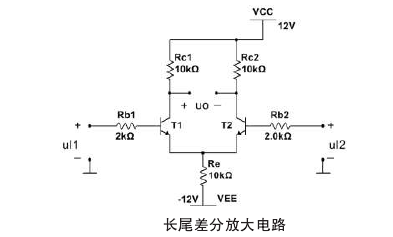

上圖所示電路為長尾差分放大電路，當兩端的輸入信號電壓為零，即 uI1=uI2=0 時，也就是電路處于直流工作狀態。理想情況下，因?yàn)?T1與 T2管的電氣特性完全相同，其外接電阻參數也相同，那么就有集電極對地電位Ucq1=Ucq2的結果，所以靜態時的輸出電壓Uo=0。

如果外界溫度升高了，理想情況下，Icq1和Icq2也會同時增大，而且其增大幅度完全相同，從而導致兩個集電極電阻上的壓降出現等值幅度的增大，進而使 Ucq1和 Ucq2同時等值幅度變化，所以輸出Uo=Ucq1–Ucq2=0保持不變。如果外界溫度降低了，將會引起上述變化的一個反過程，最后得到的結果還是輸入電壓保持不變。經過上述分析，我們發現差分電路巧妙地利用電路的對稱性消除了放大電路在輸出端的零點漂移。此外，增大發射極電阻也可以穩定工作點。實際上，集成電路中的差分對管，不會完全一致，總存在不對稱的情況，因此運算放大器總存在溫漂。所以，當運放做為微弱信號的前級時，溫漂稱為非常重要的技術指標。

二、差動放大電路靜態工作點分析

由于溫度變化而引起的電壓漂移是零點漂移的主要成分，用熱敏元件進行溫度補償不失為一種解決溫漂的好辦法。受補償思想啟發，用2只型號和特性都相同的晶體管來進行補償，也收到了較好的抑制零點漂移的效果，這就是差動放大電路（也稱差分放大電路）。

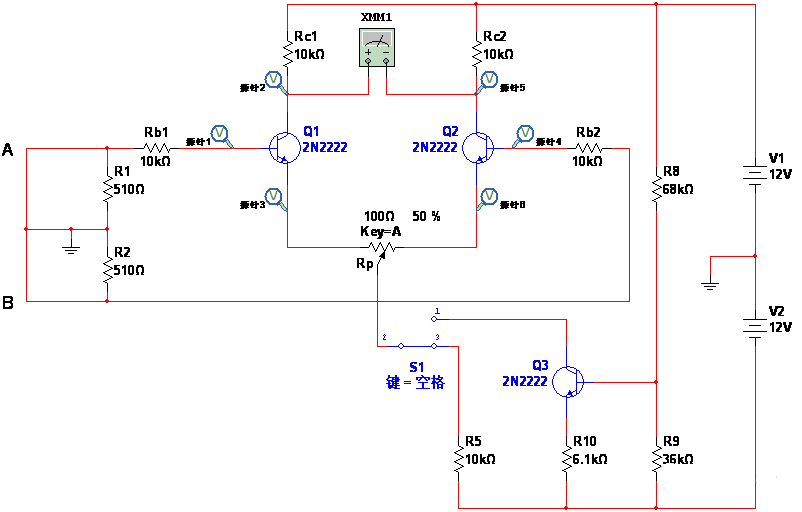

如圖所示，將開關S1撥到位置3，A、B兩點接地短路，構成典型的差分放大電路。

1.調節零點

不接入信號源，將A、B與地短接，調節零點電位器Rp，使得萬用表XMM1電壓值為0。

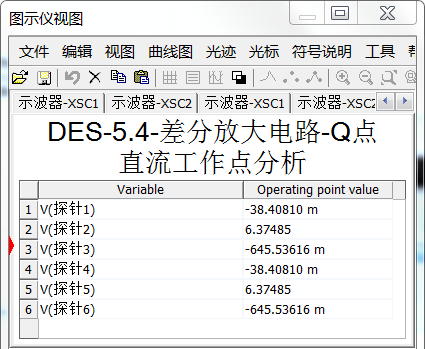

2.分析靜態工作點

如上圖所示，

三極管Q1：基射電壓Ube1≈607.1mV，基集電壓Ubc1≈-6.4V，則Q1工作在放大區；

三極管Q2：基射電壓Ube2≈607.1mV，基集電壓Ubc2≈-6.4V，則Q2工作在放大區。

從靜態電位可判斷，Q1與Q2的工作狀態完全相同。

現在，我們了解了差動放大電路的結構，并通過靜態分析得到Q1與Q2兩個晶體管的工作狀態完全相同，這與抑制零點漂移有什么關系呢？

由于該電路較復雜，我們將分幾天說明其具體功能，如有條件，也請大家在仿真軟件中完成該電路的繪制，如對電路結構有異議，請留言共同探討。
