一直以來，二極管都是大家的關注焦點之一。因此針對大家的興趣點所在，小編將為大家?guī)?a href="/tags/肖特基二極管" target="_blank">肖特基二極管的相關介紹，詳細內容請看下文。

一、肖特基二極管結構原理

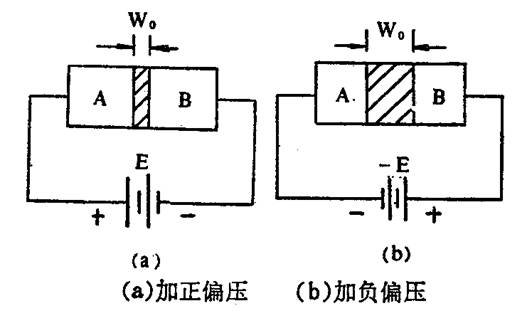

肖特基二極管是貴金屬（金、銀、鋁、鉑等）A為正極，以N型半導體B為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的多屬-半導體器件。因為N型半導體中存在著大量的電子，貴金屬中僅有極少量的自由電子，所以電子便從濃度高的B中向濃度低的A中擴散。顯然，金屬A中沒有空穴，也就不存在空穴自A向B的擴散運動。隨著電子不斷從B擴散到A，B表面電子濃度表面逐漸降輕工業部，表面電中性被破壞，于是就形成勢壘，其電場方向為B→A。典型的肖特基整流管的內部電路結構如下圖所示。它是以N型半導體為基片，在上面形成用砷作摻雜劑的N-外延層。陽極（阻檔層）金屬材料是鉬。二氧化硅（SiO2）用來消除邊緣區域的電場，提高管子的耐壓值。N型基片具有很小的通態電阻，其摻雜濃度較H-層要高100%倍。在基片下邊形成N+陰極層，其作用是減小陰極的接觸電阻。通過調整結構參數，可在基片與陽極金屬之間形成合適的肖特基勢壘，當加上正偏壓E時，金屬A和N型基片B分別接電源的正、負極，此時勢壘寬度Wo變窄。加負偏壓-E時，勢壘寬度就增加，見圖2。

綜上所述，肖特基整流管的結構原理與PN結整流管有很大的區別通常將PN結整流管稱作結整流管，而把金屬-半導管整流管叫作肖特基整流管，近年來，采用硅平面工藝制造的鋁硅肖特基二極管也已問世，這不僅可節省貴金屬，大幅度降低成本，還改善了參數的一致性。

二、肖特基二極管特性解讀

1、肖特基二極管漏電流與環境溫度的關系

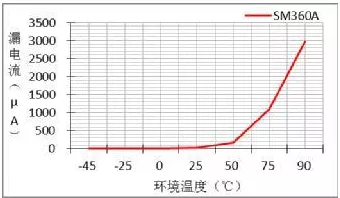

其實對肖特基二極管漏電流影響最大的還是環境溫度，是在額定反壓下測試的關系曲線，從中可以看出：溫度越高，漏電流越大。

在75℃后成直線上升，該點的漏電流是導致肖特二極管外殼在額定電流下達到125℃的兩大因素之一，只有通過降額反向電壓和正向?qū)娏鞑拍芙档托ぬ鼗O管的工作溫度。

2、正向?qū)▔航蹬c環境的溫度的關系

在我們開發產品的過程中，高低溫環境對電子元器件的影響才是產品穩定工作的最大障礙。

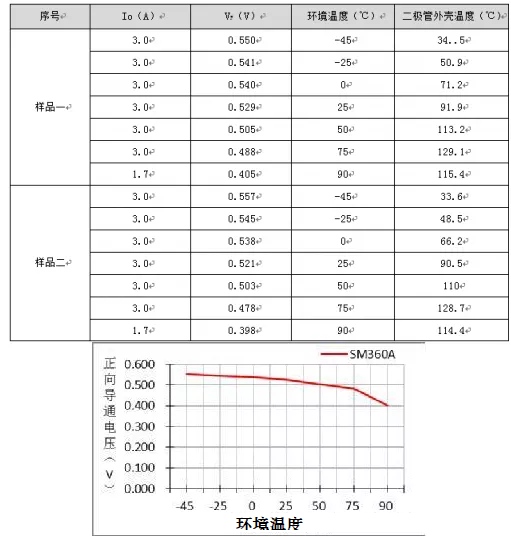

環境溫度對絕大部分電子元器件的影響無疑是巨大的，肖特基二極管當然也不例外，在高低溫環境下通過對SM360A的實測數據表的關系曲線可知道：肖特基二極管的導通壓降與環境溫度成反比。

在環境溫度為-45℃時雖導通壓降最大，卻不影響肖特基二極管的穩定性，但在環境溫度為75℃時，外殼溫度卻已超過了數據手冊給出的125℃，則該二極管在75℃時就必須降額使用。這也是為什么開關電源在某一個高溫點需要降額使用的因素之一。
