一、什么是分壓式偏置電路

分壓式偏置電路是三極管另一種常見的偏置電路。這種偏置電路的形式固定，所以識別方法相當簡單。

電路中的VT1是NPN型三極管，采用正極性直流電壓+V供電。由于R1和R2這一分壓電路為VT1基極提供直流電壓，所以將這一電路稱為分壓式偏置電路。

電阻R1和R2構成直流工作電壓+V的分壓電路，分壓電壓加到VT1基極，建立VT1基極直流偏置電壓。電路中VT1發射極通過電阻R4接地，基極電壓高于地端電壓，所以基極電壓高于發射極電壓，發射結處于正向偏置狀態。

流過R1的電流分成兩路：一路流入基極作為三極管VT1的基極電流，其基極電流回路是+V→Rl→VT1基極→VT1發射極→R4→地端；另一路通過電阻R2流到地線。

1、上偏置電阻和下偏置電阻。分壓式偏置電路中，R1稱為上偏置電阻，R2稱為下偏置電阻，雖然基極電流通過上偏置電阻R1構成回路，但是R1和R2分 壓后的電壓決定了VT1基極電壓的大小，在三極管發射極電阻R4阻值大小確定的情況下，也就決定了基極電流的大小，所以R1和R2同時決定VT1基極電流 的大小。

2、分析基極電流大小的關鍵點。分析分壓式偏置電路中三極管基極電流的大小時要掌握：Rl和R2對直流工作電壓+V分壓后，將電壓加到三極管基極，該直流電壓的大小決定了該管基極直流電流的大小，基極直流電壓大基極電流大，反之則小。

二、直流通路各個電阻如何計算

1.Vcq為集電極的靜態工作電壓，Vcq的選取為了避免出現飽和和截止失真，使Vcq ≈ 1/2 * Vcc，Rc = 10Re;

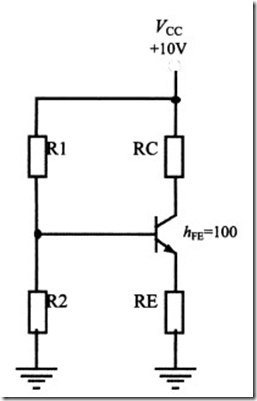

圖1為基極分壓式共射極放大電路的直流通路

實際在應用過程中，就是需要確定上述各個電阻的取值。根據經驗公式

Vcq ≈ 1/2 * Vcc = 5V

取Rc為1KΩ，那么Re = 100Ω。

Icq =( VCC – Vcq)/Rc = 5mA ;

Icq≈Ieq = 5mA;

Veq = Ieq * Re = 0.5V;

假設三極管的Vbe = 0.7V，所以

Vbq = Vbe Veq = 1.2V;

注意，在模電書中會有一個條件，若是三極管的輸入阻抗Rin-resistance ≈ hFE * Re，Rin-resistance ≥ 10R2，則滿足下式：

Vbq = R2 /(R1 R2) * Vcc;

假設R1 = 10KΩ，則可以計算出R2 = 1.4KΩ;

所以，上述各個參數就為：

R2 = 1.4KΩ，R1 = 10KΩ，Rc = 1KΩ，Re = 100Ω;

各靜態工作點為：Icq = Ieq = 5mA ，Vbq = 1.2V，Veq = 0.5V，Vcq = 5V，Vceq =4.5V;

在選取三極管時，需要注意需要了解三極管的幾個參數，一個是Vceo，飽和Ic，飽和Vce，集電極極限電流Icm，極限功率Pcm，三極管放大倍數hFE,注意在選取三極管時，集電極輸出電流不能超過集電極極限電流Icm，否則會燒壞三極管。

所以在選取三極管時，集電極輸出的最大電流要大于輸出所需要的電流，三極管放大倍數選取要合適。
