汽車空調通過將車廂內的溫度、濕度、空氣清潔度及空氣流動調整和控制在最佳狀態，駕乘人員提供舒適的環境，提升駕乘體驗。空調壓縮機作為汽車空調制冷系統的心臟，起著壓縮和輸送制冷劑蒸汽的作用。

為了讓汽車空調實現快速啟動、速冷速熱、運行穩定、節能靜音等功能，作為心臟的車載空調壓縮機需提供強大性能支持。針對以上應用需求，進芯電子推出汽車空調壓縮機方案。該方案以進芯32位DSP車規芯片ADP32F035BQ為控制核心，以針對汽車空調壓縮機的自研無感FOC控制算法，能夠很好的觀測負載的轉速和轉矩，具有啟動快速可靠、低速大扭矩、高速運行平穩、噪聲小、效率高等特點。

產品參數：

? 硬件組成：ADP32F035BQ + IPM

? 工作電壓： DC 360V/ 540V

? 功率：3000~ 4000W

? 電機：PMSM電機

? 控制算法：雙電阻/單電阻 無感FOC控制

? 保護功能：過壓、欠壓、過流、缺相、堵轉保護等

方案特點：

? 具備強帶載啟動能力，提升了帶載啟動成功率

? 弱磁升速功能，進出弱磁平滑

? 使用自研算法方案，讓電機控制更加平穩

主控芯片特性

32F035BQ是一款專用于汽車電機驅動器、空調壓縮機、汽車OBC、DC/DC轉換器等場合的高可靠性的車規DSP芯片，具有很高的性價比和出色的控制性能。

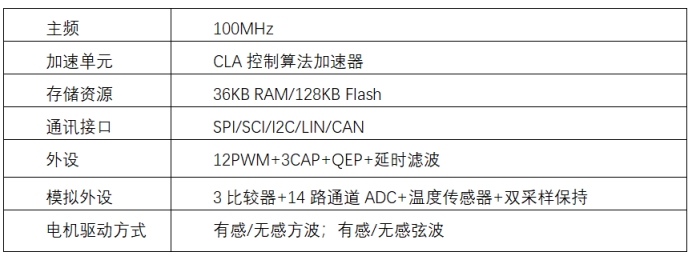

表1 32F035BQ主要資源

控制/功率電路

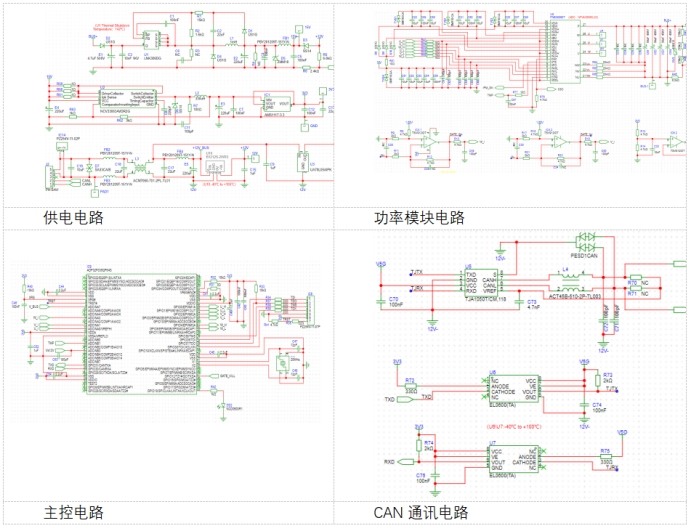

控制電路采用ADP32F035QP64Q芯片，功率電路采用智能功率模塊IPM，下橋臂電流采樣技術，CAN通訊電路，具體如下圖所示：

測試條件和電流波形

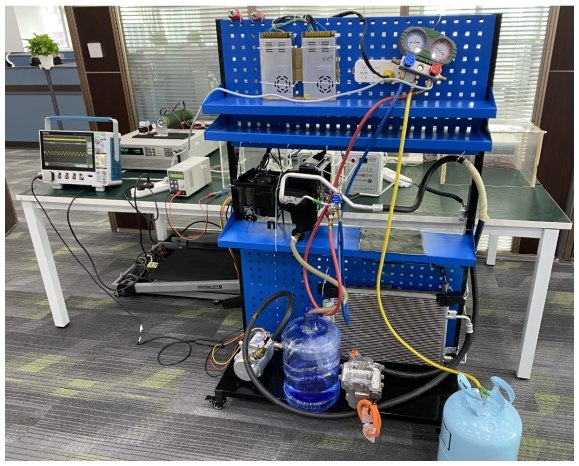

進芯電子實驗室具備汽車空調壓縮機帶負載測試條件，可以實現自由更換壓縮機、被壓、平衡壓等測試條件，下圖是進芯電子壓縮機測試平臺。

基于以上設計思路，我司已推出板級方案，以下為產品運行時電流波形。
