一、模擬電路常用的分析方法

在模擬電路設計和分析中，常用的分析方法包括以下幾種：

1. 直流分析（DC Analysis）：直流分析用于分析電路在穩態直流條件下的特性。它基于歐姆定律和基本電路定律，計算電壓、電流和功率等參數。直流分析常用于確定電路的偏置電壓、電流分布以及電路的穩定工作點。

2. 交流分析（AC Analysis）：交流分析用于分析電路在交流信號激勵下的響應。它通過對電路的頻率響應進行分析，計算電壓增益、相位差等參數。交流分析可以幫助評估電路的頻率響應特性，例如截止頻率、增益的變化等。

3. 傳輸函數分析（Transfer Function Analysis）：傳輸函數分析用于描述輸入和輸出之間的關系，通常用于線性電路。傳輸函數是輸入和輸出之間的比例關系，可以通過對電路進行頻域分析來得到傳輸函數。傳輸函數分析常用于評估電路的頻率響應、系統穩定性以及濾波器設計等。

4. 極點和零點分析（Pole-Zero Analysis）：極點和零點分析用于描述傳輸函數的特性。極點和零點是傳輸函數分母和分子的根，可以用來確定電路的穩定性、頻率響應以及濾波器的特性。

5. 時域分析（Time Domain Analysis）：時域分析用于分析電路的時域響應，即信號隨時間的變化。通過求解微分方程或使用差分方程方法，可以得到電路的時域響應，包括電壓、電流以及功率等參數。

這些分析方法常被應用于模擬電路的設計、性能評估、故障診斷和電路優化等方面，幫助工程師理解電路的行為，優化電路性能以及解決電路設計中的問題。

二、工程師常用模擬電路匯總

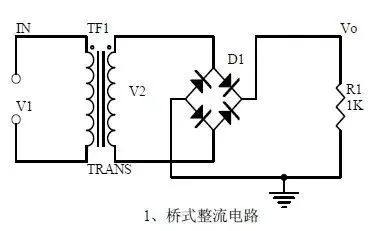

（一） 橋式整流電路

1、二極管的單向?qū)щ娦裕?

伏安特性曲線：

理想開關模型和恒壓降模型：

2、橋式整流電流流向過程：

輸入輸出波形：

3、計算：Vo, Io,二極管反向電壓。

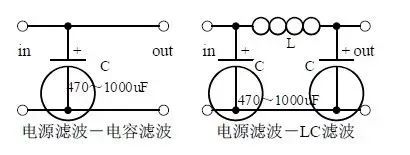

（二） 電源濾波器

1、電源濾波的過程分析：

波形形成過程：

2、計算：濾波電容的容量和耐壓值選擇。

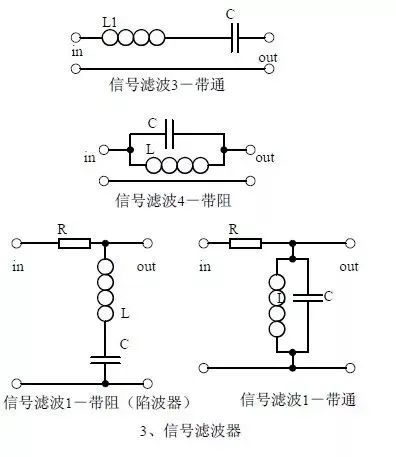

（三） 信號濾波器

1、信號濾波器的作用：

與電源濾波器的區別和相同點：

2、LC 串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線。

3、畫出通頻帶曲線。

計算諧振頻率。

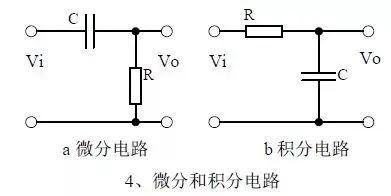

（四）微分和積分電路

1、電路的作用，與濾波器的區別和相同點。

2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖。

3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。

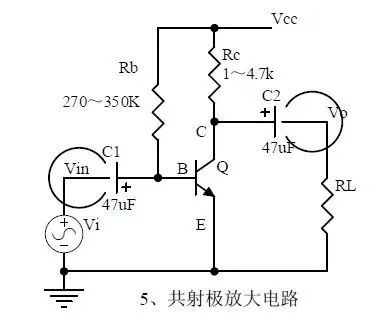

（五）共射極放大電路

1、三極管的結構、三極管各極電流關系、特性曲線、放大條件。

2、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。

3、靜態工作點的計算、電壓放大倍數的計算。
