羅德與施瓦茨(以下簡稱“R&S”)推出業界首款基于 ASIC 的區域觸發功能，進一步加強其示波器產品組合。

MXO 系列示波器可提供目前業界最快的區域觸發更新率，每秒高達 600,000 個波形，觸發事件之間的盲區時間小于1.45 us。與同類區域觸發競品相比，速度最多可提高10,000倍。由于采用了基于ASIC的新型區域觸發技術，MXO系列示波器可以精準隔離那些傳統觸發技術不具靈活性的事件。

R&S開發了業界首個基于ASIC的區域觸發功能，并應用于新型MXO系列示波器中。該新功能增強了示波器精確隔離傳統示波器觸發器難以或無法檢測到的事件的能力。此外，MXO區域觸發器的實施速度是目前業內最快的，超過其它產品數個量級。

傳統的示波器觸發類型(如邊沿觸發)通常難以設置或無法直觀顯示某些觸發事件。而區域觸發則允許用戶通過在儀器顯示屏上繪制一個或多個區域來指定觸發條件。然后，示波器會檢查每次采集是否符合這些條件，并在顯示屏上顯示符合圖形條件的采集事件。如果事件不符合圖形條件，波形將被丟棄而不顯示。區域觸發對于非單調邊緣、串行總線模式、數學波形、多通道事件和頻域事件的觸發非常有效。對于這些用例，傳統的示波器觸發器根本不起作用。R&S新型區域觸發器是全球首款基于ASIC的解決方案，可用于模擬通道信號、數學和頻譜。

羅德與施瓦茨示波器業務副總裁Philip Diegmann表示：“R&S開發的新一代MXO-EP處理ASIC技術是MXO系列示波器突破性的信號可視性和用戶響應性的基礎。芯片設計的目的是為了在未來實現進一步的硬件加速功能，從而不斷為示波器客戶提供業內前所未有的新功能。借助MXO區域觸發功能，用戶可以獲得更多的觸發能力，而無需大量的觸發盲區時間，以往這種盲區時間降低了基于軟件的區域觸發解決方案的價值?！?

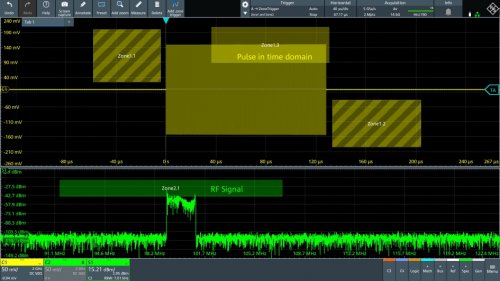

通過MXO區域觸發功能，現在使用示波器進行頻域測試和調試的用戶可以繪制特定的區域。當特定信號超過這些區域內設定的功率水平時，示波器就會觸發或激活。用戶也可以簡單地為射頻啁啾或脈沖繪制區域。MXO的自由運行模式是業界的新技術，在該模式下，示波器可以盡可能快地捕捉信號，而無需尋找邊沿觸發事件。將這種模式與區域觸發相結合，可以非常有效地進行電源完整性測量和EMI 調試。

MXO區域觸發包含一項市場上前所未有的新功能：實時存儲符合區域觸發標準的波形。該功能支持用戶關注與其應用相關的特定事件。

MXO 4、MXO 5 和 MXO 5C 系列示波器都配備基于ASIC的區域觸發功能，該功能是2.2 版固件的標準功能。固件可在官網免費下載，現有的MXO用戶可以免費升級儀表。
