開關電源是一種交直流電轉換的電源裝置，它通過開關管的開關動作，以高頻率將輸入電壓切換為脈沖信號，然后通過整流濾波電路將其轉換為直流電壓輸出。開關電源具有高效率、小體積、輕重量、穩定性好等特點。

開關電源工作原理

開關電源的基本工作原理是通過開關管的開關動作，將輸入電壓切換為高頻脈沖信號。這個高頻脈沖信號經過變壓器或電感器的變換和濾波電路的處理，最終得到穩定的直流輸出電壓。開關電源的輸出電壓可以根據需要進行調整和穩定，以滿足不同設備的電源需求。開關電源具有許多優點，包括高效率、穩定性好、體積小、重量輕、可靠性高等。它廣泛應用于電子設備、通信設備、計算機設備、工業控制系統等領域，成為現代電子技術中常見的電源類型之一。

開關電源分類

開關電源可以根據不同的分類標準進行分類，以下是幾種常見的分類方式：

1.按輸入電源類型分類分為：

AC-DC開關電源：將交流電轉換為直流電。

DC-DC開關電源：將直流電轉換為另一種直流電壓。

2.按工作方式分類：

單端開關電源：只有一個開關管，適用于低功率應用。

雙端開關電源：有兩個開關管，適用于高功率應用。

3.按拓?fù)浣Y(jié)構分類：

按照拓?fù)浯笾驴煞譃?Buck (降壓)、Boost(升壓)、Buck-Boost(降壓-升壓)、Flyback(反激)、Forward(正激)、Two-Transistor Forward(雙晶體管正激)、Push-Pull(推挽)、Half Bridge(半橋)、Full Bridge (全橋)等，這些分類方式只是其中的一部分，開關電源還可以根據其他特定的要求和應用進行更詳細的分類。

接下來我們針對常用的Flyback(反激)、Forward(正激)做一些介紹，正激和反激是兩種不同的開關電源技術，正激式開關電源是指使用正激高頻變壓器隔離耦合能量的開關電源，與之對應的有反激式開關電源。

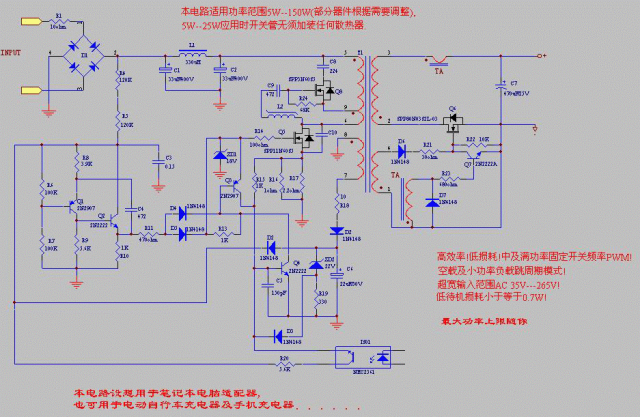

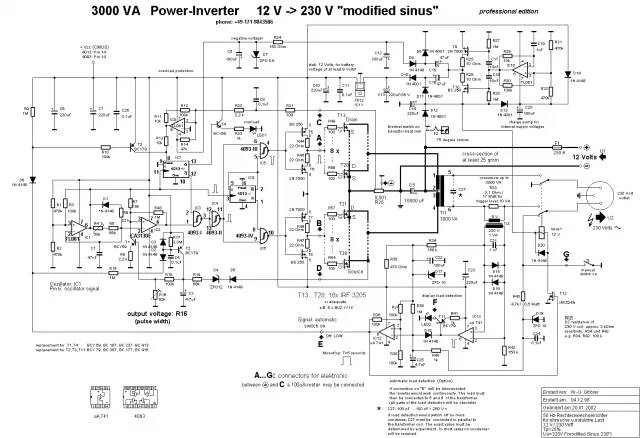

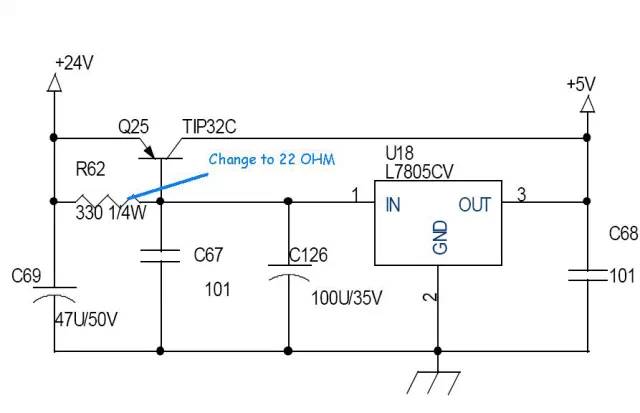

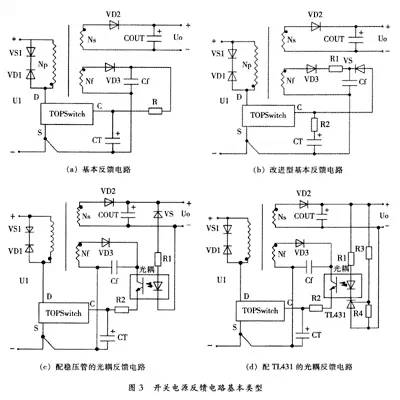

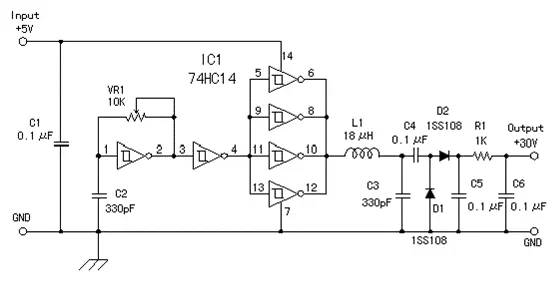

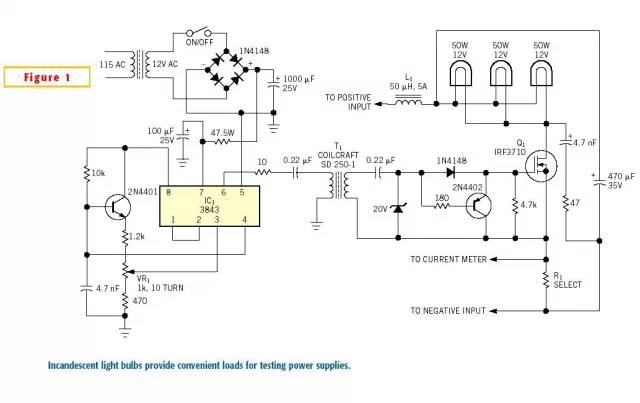

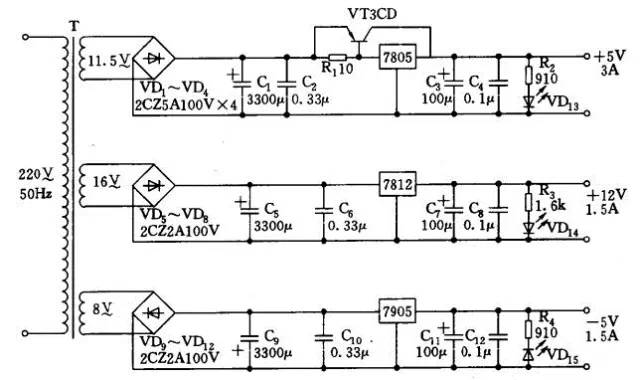

開關電源電路圖

一、主電路

從交流電網輸入、直流輸出的全過程，包括：

1、輸入濾波器：其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網。

2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。

3、逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。

4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

二、控制電路

一方面從輸出端取樣，經與設定標準進行比較，然后去控制逆變器，改變其頻率或脈寬，達到輸出穩定，另一方面，根據測試電路提供的資料，經保護電路鑒別，提供控制電路對整機進行各種保護措施。

三、檢測電路

除了提供保護電路中正在運行中各種參數外，還提供各種顯示儀表資料。

四、輔助電源

提供所有單一電路的不同要求電源。

開關控制穩壓原理

開關K以一定的時間間隔重復地接通和斷開，在開關K接通時，輸入電源E通過開關K和濾波電路提供給負載RL，在整個開關接通期間，電源E向負載提供能量;當開關K斷開時，輸入電源E便中斷了能量的提供。可見，輸入電源向負載提供能量是斷續的，為使負載能得到連續的能量提供，開關穩壓電源必須要有一套儲能裝置，在開關接通時將一部份能量?jī)?chǔ)存起來，在開關斷開時，向負載釋放。圖中，由電感L、電容C2和二極管D組成的電路，就具有這種功能。電感L用以儲存能量，在開關斷開時，儲存在電感L中的能量通過二極管D釋放給負載，使負載得到連續而穩定的能量，因二極管D使負載電流連續不斷，所以稱為續流二極管。在AB間的電壓平均值EAB可用

下式表示：

EAB=TON/T*E

式中TON為開關每次接通的時間，T為開關通斷的工作周期(即開關接通時間TON和關斷時間TOFF之和)。

由式可知，改變開關接通時間和工作周期的比例，AB間電壓的平均值也隨之改變，因此，隨著負載及輸入電源電壓的變化自動調整TON和T的比例便能使輸出電壓V0維持不變。改變接通時間TON和工作周期比例亦即改變脈沖的占空比，這種方法稱為“時間比率控制”(Time Ratio Control,縮寫為TRC)。

按TRC控制原理，

有三種方式：

一、脈沖寬度調制(Pulse Width Modulation,縮寫為PWM)

開關周期恒定，通過改變脈沖寬度來改變占空比的方式。

二、脈沖頻率調制(Pulse Frequency Modulation,縮寫為PFM)

導通脈沖寬度恒定，通過改變開關工作頻率來改變占空比的方式。

三、混合調制

導通脈沖寬度和開關工作頻率均不固定，彼此都能改變的方式，它是以上二種方式的混合
