0引言

湖南長沙萬家麗路電力隧道位于長沙市萬家麗 路主干道路下方,途經長沙市芙蓉區、開福區及長沙縣,全長14 km,是湖南最長的電力隧道、湖南省內首條電力盾構隧道。隧道內共規劃4回220 kV電纜和8回110 kV電纜,該隧道的建成將有效打通城外500 kV 變電站與城內220 kV變電站地下電纜的輸電通道,有效改善長沙河?xùn)|地區的電網結構,保障長沙地鐵3號線、5號線、城際鐵路及沿線周邊的穩定供電,是長沙城東地區重要的地下能源通道。

本隧道內的電纜為目前湖南省內電纜路徑最長、電纜回路數多、電纜中間接頭多的電纜群。據國網和南網內部不完全統計,電纜中間接頭處是電纜最薄弱的地方,容易產生故障,因此,減少接頭數量可以相應減少電纜運行故障概率,提高電纜可靠性,即減少接頭,增加盤長,就可以降低電纜線路運行風險,減少工程投資。傳統電纜設計分段長度偏短,通常220 kV電纜工程每盤長度為500 m左右,下文針對萬家麗路220 kV電力隧道中科大—鴨子鋪雙回220 kV 線路電纜采用不同分盤長度、不同接頭數量,對比分析計算護套感應電壓值及電纜附件數量的變化。

1 護套感應電壓

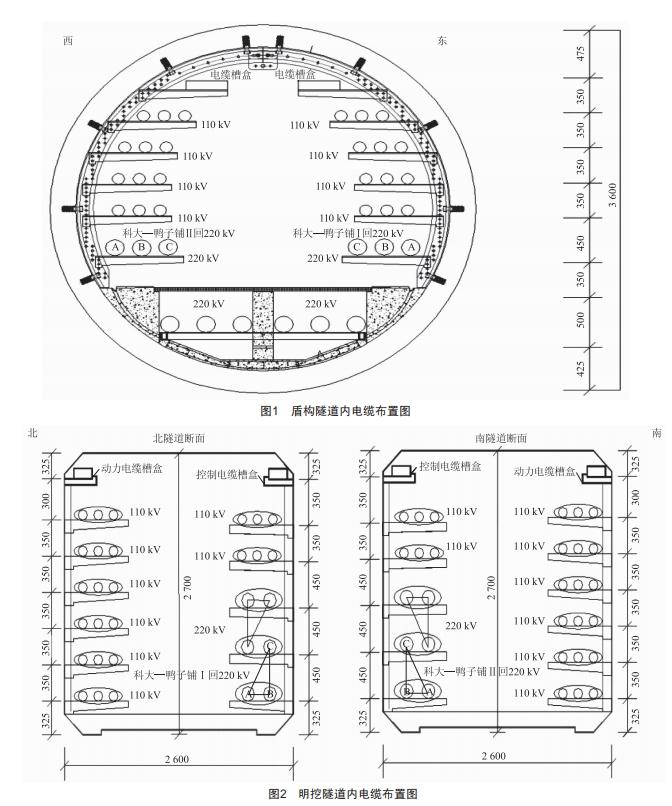

長沙科大—鴨子鋪220 kV線路起自科大220 kV 變GIS終端,止于鴨子鋪220 kV變GIS終端,全線采用雙回路電纜敷設。單根電纜長度為6.504 km,其中盾構隧道電纜長5.3 km,其余敷設在變電站出線段的明挖隧道內。電纜的布置如圖1、圖2所示。

1.1 計算過程

電纜金屬護套感應電壓與輸送電流、電纜排列方式和間距有關。以盾構隧道水平排列為例,中間相護套感應電壓較兩邊相低,因此只需計算兩邊相護套感應電壓即可。水平排列時兩邊相正常工作情況下電纜護套感應電壓計算公式為:

式中:U為護套感應電壓;L為電纜最大分段長度;I為電纜最大輸送電流;Y、X₀、a為計算過程參數符號;w為常數,w=2Πf,f為系統頻率;S為電纜中心間距;r為電纜護層幾何平均半徑,r=0.7788r₁,r₁為電纜護層平均半徑。

本工程線路電纜選用分割銅導體交聯聚乙烯絕緣波紋鋁護套阻燃聚乙烯外護套縱向阻水電力電纜(型號ZC-YJLW03-Z127/2201×2 500 mm²),電纜護層平均半徑為61 mm,電纜最大輸送電流為2 200 A,電纜中心距取230 mm。

電纜線路采用交叉互聯方式的目的是減少金屬護套感應電壓,且不受線路總長度限制。本工程線路電纜金屬護套采用兩端直接接地、中間交叉互聯接地方式,將電纜全長均勻分割成3段或3的倍數段,每3個小段為一個完整交叉互聯大段。本工程電纜金屬 護套分別采用4個完整交叉互聯、3個完整交叉互聯、2個完整交叉互聯接地方式進行電纜護套感應電壓計算。

1.2 計算結果

科大——鴨子鋪雙回220 kV線路單根電纜長度為6.504 km,采用4個完整交叉互聯接地方式,將電纜分為4個完整分段,12個小段,每小段電纜長542 m。計算得到正常運行時鋁護套感應電壓最大值為129 V。

科大——鴨子鋪雙回220 kV線路單根電纜長度為6.504 km,采用3個完整交叉互聯接地方式,將電纜分為3個完整分段,9個小段,每小段電纜長723 m。計算得到正常運行時鋁護套感應電壓最大值為191 V。

科大——鴨子鋪雙回220 kV線路單根電纜長度為6.504 km,采用2個完整交叉互聯接地方式,將電纜分為2個完整分段,6個小段,每小段電纜長1 084 m。計算得到正常運行時鋁護套感應電壓最大值為292 V。

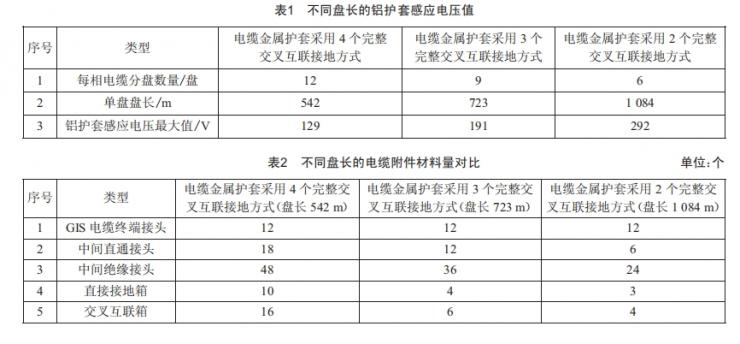

在不增加其他任何設備的條件下,對6.504km電纜采用不同長度分盤,得出的鋁護套感應電壓值如表1所示。

高壓單芯電纜運行時,感應電壓的大小與流過電纜導體的電流、線路長度成正比。在相同條件下,增加盤長后勢必會增加該段電纜金屬護層的感應電壓。國內GB50217—2018《電力工程電纜設計標準》及DL/T 5221—2016《城市電力電纜線路設計技術規定》對于交流單芯電纜金屬護套接地方式都有明確的規定:單芯電纜金屬護套接地時,采用能有效防止人員任意接觸金屬套的安全措施時,金屬護套感應電壓不得大于300 V。根據表1計算結果,結合現在電力電纜均有防止人員接觸金屬護套的措施,科大—鴨子鋪雙回220 kV線路單根6.504 km電纜采用3種分段、不同盤長時,電纜鋁護套感應電壓均滿足設計技術規程規范^[1—2]要求,即在300 V的控制感應電壓下,本線路工程可采用大長度電纜敷設。

2電纜附件材料量對比

科大——鴨子鋪雙回220 kV線路電纜采用不同盤 長時的電纜附件材料量對比如表2所示。

根據表2對比結果,采用2個完整交叉互聯接地方式時,對比采用3個、4個完整交叉互聯接地方式,中間接頭數量及接地箱數量均遞減,即采用大長度電纜縮短了工程施工周期,減少了工程成本及工程維護費用,降低工程造價效果顯著。

3項目建設條件

3.1 生產能力

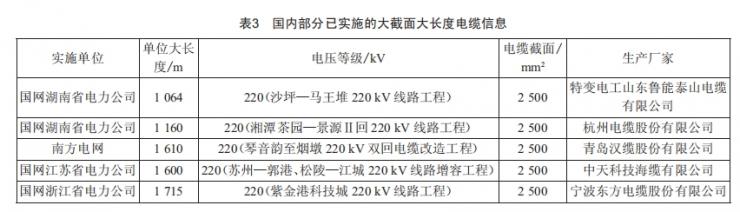

通過收集電力線路工程相關信息, 目前國內已實施過的項目中最長單盤220 kV電纜長1 715 m,大部分電纜廠家具備生產大截面大長度高壓電纜能力。近幾年,國內部分已實施的大截面大長度電纜信息如表3所示。

3.2 運輸

陸地電纜一般采用盤具運輸,電纜廠家通過增加盤具內寬的形式,將貨車總高度控制在5 m以內,可以滿足大長度電纜的運輸條件。

3.3 施工

在電纜敷設施工環節,施工單位可以通過采用全自動電纜輸送機,驅動感應電纜展放裝置,解決電纜承重、電纜輸送速度匹配、電纜輸送角度控制等施工技術性問題。

3.4 運維

根據工程配置的監控設施,運維單位可以通過電力電纜監控系統對電纜護套感應電壓和護層接地電流、局放、分布式光纖測溫、通信等各項指標進行現場檢測和判斷。

4綜合對比分析

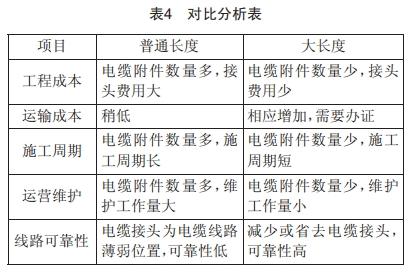

采用大長度高壓電纜與普通長度高壓電纜綜合對比分析如表4所示。

5 結束語

綜上所述,使用大長度電纜可降低電纜運行風險,減少建設成本,提高電纜運行可靠性、社會效益。隨著城市布局不斷優化、電網結構不斷完善、社會效益不斷提升,110 kV電纜線路、220 kV電纜線路應用越來越廣泛,結合近幾年國內大長度大截面高壓電纜的順利投運,采用大長度大截面電纜成為高壓電力線路工程建設的趨勢。

[參考文獻]

[1] 電力工程電纜設計標準:GB 50217—2018[S].

[2]城市電力電纜線路設計技術規定:DL/T 5221—2016[S].
