0引言

電氣線路互聯系統(簡稱EWIS)是指飛機上任何區域安裝的,用于在兩個或多個端點之間傳輸電能(包括數據和信號)的任何導線、線路裝置或其組合,包括端接裝置。2007年12月,適航規章制度FAR 25部中增加了H分部,將電氣線路互聯設計提升至系統級,并根據H分部的條款對EWIS進行適航審查^[1]。隨著直升機中電氣電子設備越來越多,線路的連接關系也越來越復雜,這就對電氣線路系統設計提出了越來越高的要求。從系統工程的角度出發,電氣線路互聯系統應進行正向設計,對直升機電氣線束敷設的需求進行分析與梳理,搭建全機的三維線束模,定義系統間的邏輯關系,將二維邏輯圖與三維線束模型關聯,最終生成具有實際導線的物理線束,打通邏輯到物理的通路。

EWIS設計是一項復雜的系統工程,不僅要考慮導線的安裝敷設,更需考慮電氣線路互聯系統的安全性、維護性、電磁兼容性與經濟性及重量等多個維度^[1],涉及的系統多、協調工作量大、設計周期長、處理的數據量大,需進行反復迭代設計。對于直升機而言,安裝的設備多,線束占位的空間很小,對線束的彎曲半徑和布置提出了更高要求,尤其是在穿過結構框梁時,需準確評估線束的直徑,以便能在結構上開足夠尺寸的孔來滿足線束開足夠尺寸的孔來滿足線束敷設的要求;直升機線束重量是另一個需要重點考慮的方面,直升機上線束重量重心的計算是一個復雜的工程,直升機線束包含很多導線,導線在CATIA三維空間上無法精確建模,只有每根線束的模型,故應改進計算方法,對線束的粗細精確建模,才能計算出準確的重量重心;線束減重迭代工作也是一項費時費力的工作,工作量大,且需反復迭代才能有效實現減重優化設計。

目前,直升機EWIS設計主要依靠CATIA與Captial 兩款軟件來進行三維線束打樣及原理圖、接線圖和線束分叉圖的設計,重復工作量大, 自動化程度低,很多工作需要人工來完成,二維和三維設計存在嚴重的脫節。基于專業三維設計軟件和二維線束設計軟件的EWIS協同設計新流程,能在一定程度上解決傳統線束設計流程效率低下的問題^[1]。使用虛擬技術 自動規劃線束敷設最優路徑能明顯改善線束敷設路徑規劃效果^[2]。文獻[3]針對大飛機電氣系統數字化設計流程進行優化研究,在線束交互式設計流程基礎上提出集成管控的審簽流程,支撐各階段設計的仿真建模,優化的系統布線設計和以滿足客戶定制需求為 目標的構型管理等更完善的線束設計流程。國內在航空電氣線路互聯設計流程上不斷探索與改進,給直升機EWIS設計流程的改進與優化提供了思路與借鑒。電氣線路互聯系統設計流程目標在于全生命周期數據管理及高效的數字化協同設計流程,故提出了一種基于CATIA線束設計模塊與Captial二維線束設計軟件的電氣線路互聯系統正向協同設計流程,期望解決直升機線束設計綜合效率低、工作量 大、迭代困難等問題。

1目前EWIS設計流程

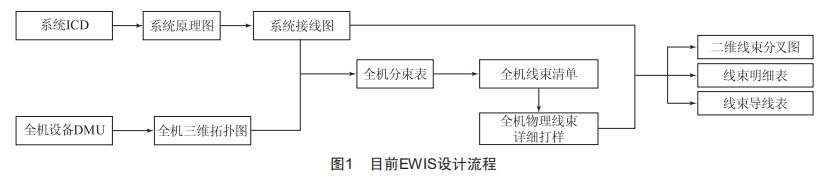

目前,國內直升機線束設計流程為傳統EWIS設計流程,具體設計流程框圖如圖1所示,采用W0rd文檔或Excel表格的形式統計系統需求及電氣接口 (簡稱EICD),根據系統接口控制文件,由各系統完成系統原理圖;系統反饋接地需求和分離面需求,人工分配全機接地點和分離面針腳點位;再將接地和分離面分配的針腳灌入到接線圖中,完成接線圖的設計工作;線束設計人員根據全機設備布置,在CATIA軟件中完成全機線束主通道的三維打樣;將全機三維打樣數模導出拓?fù)鋱D,與系統接線圖結合,開展導線的敷設與線束分束,最終形成全機線束分束表;根據全機線束分束表,迭代更新CATIA中三維幾何線束;將更新后的三維線束數模導入CapitalHarness模塊,與系統接線圖進行同步,生成用于線束制作的二維線束分叉圖。

2傳統EWIS設計流程存在問題分析

分析與總結已有直升機型號設計工作的電氣線路互聯系統設計流程,發現現有的EWIS設計流程存在以下缺陷與不足:

1)采用W0rd文檔或Excel表格進行需求統計與接口協調,人工統計工作量大,重復利用率低,不便于版本管理及狀態控制,無法實現EICD自動轉化成原理圖。

2)自動化程度不高,接線圖需要手動繪制并選型,在接線圖設計階段,設計人員需要按照設備在空間的大致布局,把原理圖和物理實際安裝位置關聯起來設計接線圖,所有設備的插頭、電線電纜的型號都需要手動指定,導致接線圖不僅設計效率低,而且極易出錯,嚴重制約了電氣線束設計效率的提高。

3)缺少完善的設計規則檢查,原理圖、接線圖中存在大量重名的設備代號和導線號,還有部分針腳重復使用,部分導線規格與連接器針腳不匹配等設計問題。

4)將三維線束圖與CHS接線圖進行關聯,生成用于線束制作的二維線束分叉圖、線束導線表和明細表,線束分叉圖、導線表和明細表中很多內容需要人工調整與編輯,大大增加了設計人員的工作量。系統EICD與原理圖之間,原理圖與接線圖之間,接線圖、三維線束數模與線束分叉圖之間缺乏強關聯,導致設計迭代重復工作量大,效率極低。

3 改進的EWIS設計流程

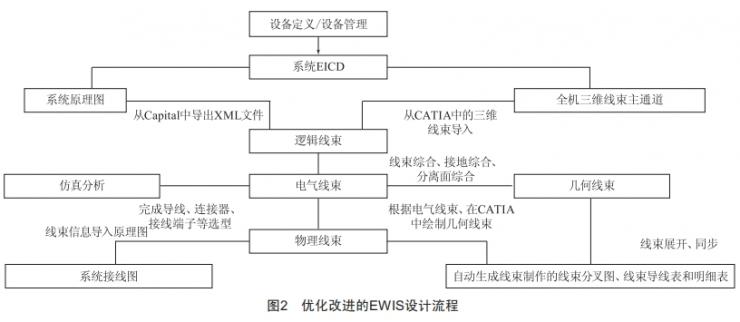

針對以上傳統EWIS設計流程的不足,采用交互式設計流程,提出了一種基于系統工程方法的電氣線路互聯系統正向線束設計新流程,旨在提高EWIS 設計的工作效率與設計質量。新EWIS協同設計流程仍然基于CATIA三維線束設計模塊和Capital二維線束設計軟件,其設計流程框圖如圖2所示。

優化的EWIS設計流程是以系統之間的需求與接口協調開始,各專業之間的協調在設備ICD管理平臺上進行,該管理平臺是完善的設備定義和管理平臺,支持設備的詳細定義和全壽命周期的管理,設備信息包括成品型號、針腳定義、所屬電連接器及接線端子等;該平臺具有版本管理及不同專業之間進行接口協調的功能,可對設備按照預先定義的規則進行自動編號,避免設備編號的重復,并且支持導入Word 文檔或者Excel表格創建設備。通過設備定義和管理平臺能自動或手動將系統EICD導入到CapitalLogic原理圖設計模塊中, 自動生成系統原理圖。

線束設計人員依據系統EICD在CATIA三維線束設計模塊中完成全機三維線束主通道的初步打樣,將CATIA中的通道數模數據導入線束綜合設計平臺,將線束通道數模數據還原成3D通道模型,并定義通道隔離代碼、最大分支直徑等參數,軟件自動或手動構建邏輯線束。

將CapitalLogic模塊中的原理圖導出XML文件, XML文件中包含設備間信號連接關系,將設備間連接關系導入線束綜合設計平臺,綜合設計平臺根據邏輯線束自動對信號分束并創建出帶有信號連接關系的電纜,在此階段可以同步進行接地綜合及分離面綜合設計,最終輸出帶有設備連接器和針腳信號等信息的電氣線束。在電氣線束設計過程中,能進行系統需求建模,將線束信息導入仿真分析軟件,開展線束的熱仿真、壓降計算、電磁仿真等,驗證線束設計可靠性、安全性和合理性,用于指導電氣線束的安裝與敷設。

根據設備庫預先定義的匹配規則,針對電氣線束中的電連接器、接線端子、死接頭、每根信號線,線束綜合設計平臺自動選擇連接器、接線端子、電線電纜等規格型號,輸出具有具體規格和型號的電線電纜、電連接器及接線端子等的物理線束。

根據線束綜合設計平臺的電氣線束,可以進一步在CATIA軟件中繪制實際的幾何線束,對CATIA 中的線束數模進行精細化設計,同時物理線束中線束直徑等信息可以反饋到幾何線束中,對幾何線束進行迭代修改。線束綜合設計平臺可以根據物理線束自動生成系統拓?fù)浣泳€圖以及用于線束制作的線束分叉圖。

4 改進的EWIS設計流程優點

綜合對比改進后的EWIS設計流程跟現有的EWIS設計流程,總結出新EWIS設計流程具有以下優點。

4.1完善的ICD設備管理系統,高效的專業協同設計平臺

新EWIS設計流程具有完善的IcD管理系統,針對每個成品和部件,平臺能手動或自動創建設備對象,能完成各項設備屬性的管理,包括部件名稱、安裝位置、電氣接口等屬性,方便線束設計人員查詢;根據命名規則,平臺能自動生成設備代號,避免人工編寫設備代號的重復;各專業之間通過客戶端的形式進行接口協調,提高協同設計效率;該管理系統具有全生命周期的構型管理與變更管理能力,方便設備電氣接口的迭代。

4.2 全面的設計規則檢查功能

為了減少人工設計過程中產生的錯誤,流程具有全面的設計規則檢查功能,能檢查capitalL0gic原理圖中設備、連接器和導線名稱是否重復,設備、連接器和導線屬性是否填寫完整,設備和連接器針腳是否重復使用,接線圖中線規與連接器針腳是否匹配,針腳是否重復使用等。

4.3 高度自動化的線束綜合設計軟件

與傳統EWIS設計流程相比,改進的EWIS設計流程更加強調線束正向設計,在CATIA三維線束模塊中進行三維線束打樣,構成邏輯線束,在capital軟件中進行二維原理圖設計,將邏輯線束與二維原理圖結合,對電氣信號進行敷設,跑出直升機所有信號路徑,輸出電氣線束;采取一定的成束策略,合并具有相同路徑及隔離代碼的導線,形成全機的幾何線束;再對幾何線束中的所有電線電纜、連接器、接線端子選取符合要求的型號,輸出能用于生產制作的物理線束。在線束分束與綜合的同時,可以開展接地綜合和分離面綜合設計,優化設置接地點,使線束長度最短,合理增加分離面,使得線束方便成束及維護安裝。

平臺對物理線束的直徑、重量、護套的外徑及安裝所需要的卡箍大小都能自動進行計算,用于指導線束安裝圖的設計工作,減少人工手動計算的工作量,大大提高了設計工作效率。

4.4 完善的設計更改迭代機制

新EWIS設計流程,二維原理設計與三維線束設計具有強關聯,針對系統原理圖的更改,進行刷新操作,軟件能自動更新三維線束設計及線束分叉圖的更改,實現自動輸出線束分叉圖的更改單。具有接線圖比對功能,能自動對兩個版本的接線圖設計內容進行對比,發現設計改動部分,便于設計的更新迭代。

4.5線束評估仿真分析能力

采用基于模型的系統工程方法,對線束創建需求模型及電路模型,將線束空間位置、線束直徑、導線規格、導線單位電阻值、導線所承載的額定電流、每束導線的根數等信息導入專業的熱仿真、電磁仿真及電氣負載統計等軟件中,開展線束仿真分析,驗證其電磁隔離、熱效應、導線應力等是否滿足設計要求,用于支撐設計的合理性與可靠性。

5 結束語

綜上所述,通過對傳統EWIS設計流程的分析與總結,本文提出了基于cATIA三維線束設計模塊與 capital二維線束設計軟件的電氣線路互聯系統正向設計流程,具有強大的構型管理和變更管理能力,符合直升機電氣線束設計構型管理的要求。該設計流程具有強大的 自動布線能力及線束綜合設計能力,可以實現EWIS功能邏輯數據和物理安裝數據的友好交互,能極大地優化EWIS設計流程,提高EWIS協同設計效率和線束設計工作的準確性。

[參考文獻]

[1] 曾慶吉.直升機EWIS設計流程改進研究[J].電子制作,2020(2):84-86.

[2]于濤.EWIS線束敷設路徑自動規劃分析[J].現代制造技術與裝備,2021,57(4):136-137.

[3] 邰忠天,田玉斌,張卓.飛機電氣系統數字化設計流程優化研究[J].航空科學技術,2016,27(6):30-33.
