一、差分放大器

差分放大器它不同于普通的運放，它無需外接電阻可直接構成差分放大電路，將兩個信號的差值放大特定的倍數。

差分放大器是將由運放構成減法電路外部的電阻集成到運放內部，利用激光微調技術將電阻的阻值調整到極高的精度，以此來減小誤差。

下面以INA143為例：

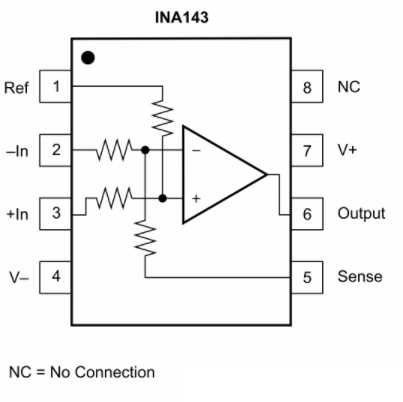

如上圖可以看出，在INA143內部已經集成了電阻直接構成了差分放大。下面來看一下此差放的幾種接法：

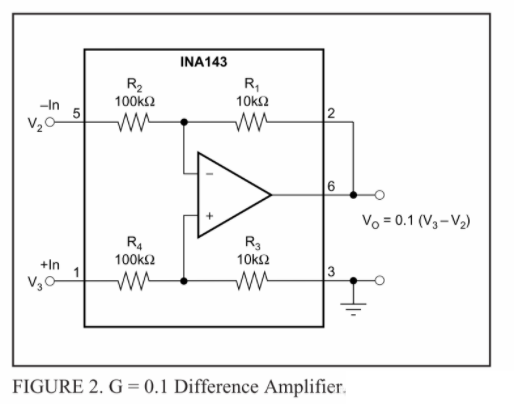

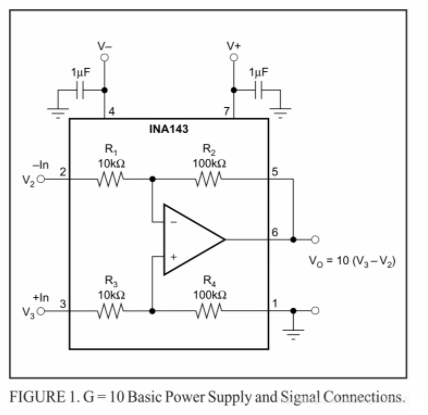

如上圖所示為10倍的差分放大，由于電阻結構的對稱，反過來也可構成0.1倍的差分放大如下圖所示：

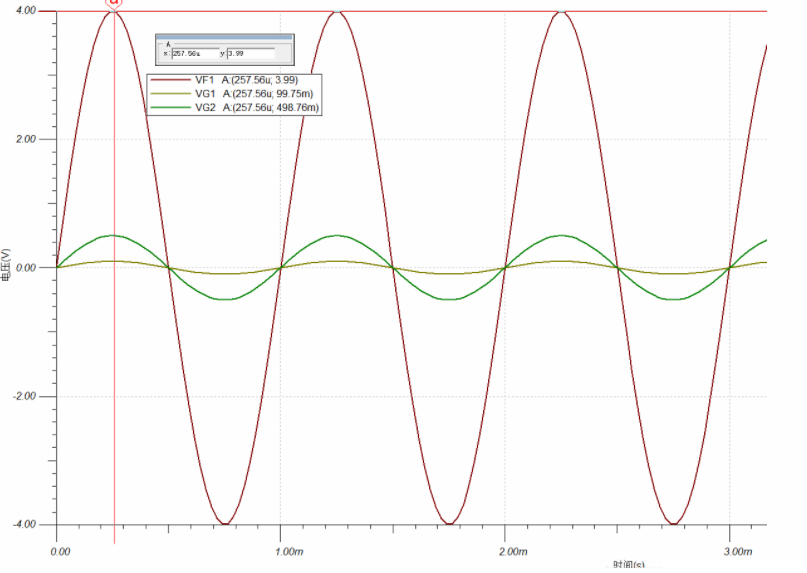

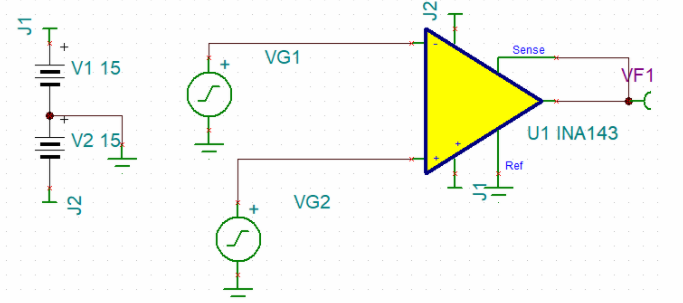

如下圖為10倍差分放大的仿真結果：

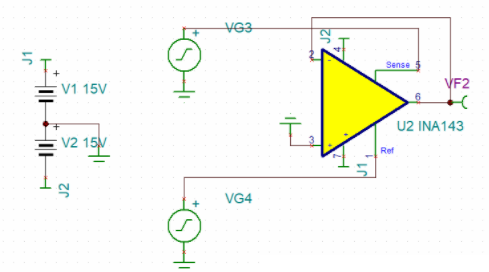

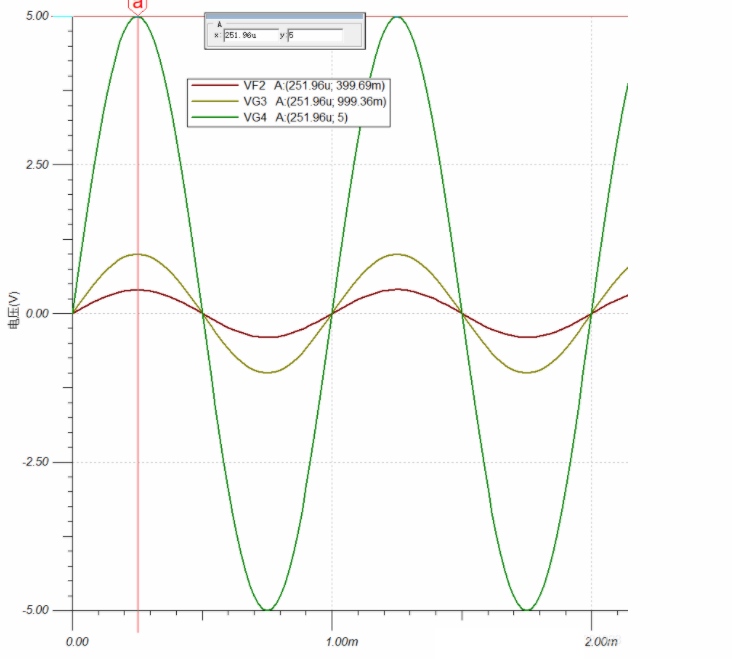

如下圖為0.1倍差分放大結果：

注意：

差分放大器不要外接電阻或者接高精度小電阻，否則將會前功盡棄，原因如下：

如上圖可見，外加電阻和信號源內阻如果過高都將會等效成為運放的輸入電阻，那么將會有和差分放大電路一樣的誤差。

二、差分放大器計算公式

基本上，由于其輸入配置，所有運算放大器都是“差分放大器”。但是，通過將一個電壓信號連接到一個輸入端子上并將另一電壓信號連接到另一個輸入端子上，所得輸出電壓將與V 1和V 2的兩個輸入電壓信號之間的“差”成比例。然后，差分放大器放大兩個電壓之間的差，從而使這種類型的運算放大器電路成為減法器，而不像求和放大器那樣將輸入電壓相加或求和。這種運算放大器電路通常稱為差分放大器配置，如下所示：

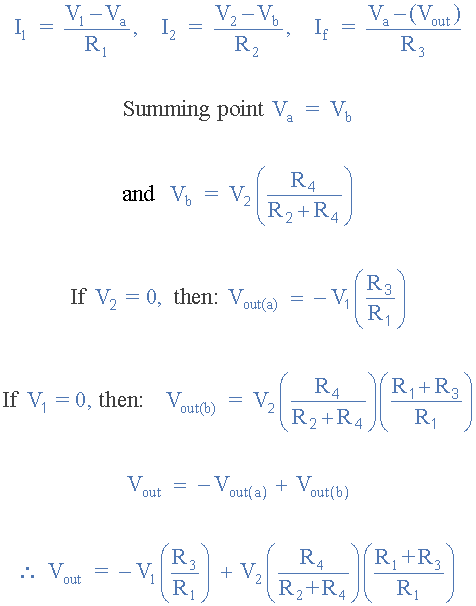

通過將每個輸入依次連接到0v接地，我們可以使用疊加來求解輸出電壓Vout。然后，差分放大器電路的傳遞函數為：

當電阻R1 = R2和R3 = R4時，上述差分放大器的傳遞函數可以簡化為以下表達式：

如果所有電阻均具有相同的歐姆值，即：R1 = R2 = R3 = R4，則電路將變?yōu)閱挝辉鲆?a href="/tags/差分放大器" target="_blank">差分放大器，并且放大器的電壓增益將恰好為1或1。那么輸出表達式將簡單地為Vout = V 2  – V 1。還要注意，如果輸入V1高于輸入V2，則輸出電壓之和為負，如果V2高于V1，則輸出電壓之和為正。
