變壓器運行的核心是磁感應,這種現象使變化中的磁場能夠在附近的電路中產生電流。在變壓器中,其中一個線圈稱為“原邊”或“輸入線圈”，另一個線圈稱為“次邊”或“輸出線圈”.

電力變壓器是一種由兩個或兩個以上的繞組組成的靜態電磁感應裝置,其設計目的是改造一個?交流電壓 和電流進入另一個交流電壓和電流系統,通常具有不同的值,但頻率相同,用于傳輸電能。它們可以是低功率、中功率或高功率的,這取決于它們所能承受的最大電壓和電流。

兩個線圈的轉動次數之間的比率決定輸出電壓和電流。簡單地說,如果第二次的轉動比第一次的多,輸出電壓會更高,而電流會更低。相反,如果第二次的轉動較少,電壓將較低,電流將較高。然而,在這兩種情況下,電壓和電流(功率)的乘積保持不變,確保(至少在理論上)沒有電力損失。這一系統允許電力規?；?使其適合于不同的應用和不同的用戶。除了降低電壓,變壓器也可以提高它.

這在高壓輸電線路中是有用的,為此,提高電壓以減少傳輸過程中的能量損失是必要的。如果在初級繞組中有交流電流流動,就會產生與次級繞組連接的磁通量,而在次級繞組中就會產生交流量。變壓器可以改變電路的"電阻",使其與不同的設備兼容,實現阻抗匹配。

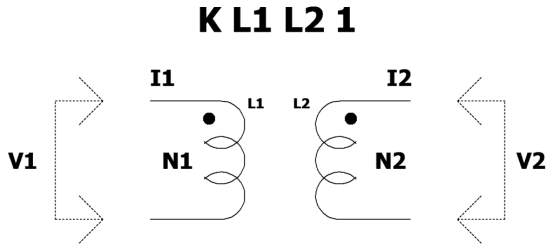

圖1顯示了變壓器的電氣符號。位于電感附近的兩個黑點表明它們是相互耦合的。變壓器的所有參數都緊密相連,例如電流、電壓和組成變壓器的電感的轉動次數。我們尤其:

理論上,主要系統和次級系統的耗散功率是相同的,但實際上,歸納系統的典型方法是考慮小功率和轉移損耗。因此,我們有下列的平等性,它也考慮到了二級和一級之間的阻抗適應:

請注意,"A"代表的是轉換率。

圖1:變壓器的電氣符號

真正的變壓器

由于實際材料沒有零阻抗和其他非線性條件存在,實際變壓器不能反映理想材料的特性,因此它的特點總是電力損失,盡管小。特別是,應該注意到,某些流動是分散在空氣中而不是在鐵磁材料中,造成分散。

此外,鐵磁材料的滲透性受到限制,而且繞組是由具有小電阻的導體組成的,由于焦耳效應而導致加熱和能量損失。此外,鐵磁材料也會產生渦流,這也取決于交流電通過變壓器的頻率。

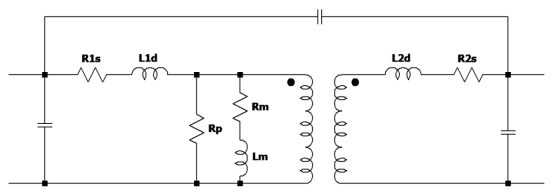

在圖2中可以觀察到變壓器的等效圖,其中包括額外的電容和感應組件,這些組件使理論和理想系統的運行更接近實際系統。注意,由于變壓器導體的非理想性,在系統運行過程中產生一定比例的熱量,所以電阻元件與主繞組和二次繞組(R1S和R2S)串聯存在。另一種耗散是由于鐵材料的損耗而產生的磁滯,而鐵材料的損耗會產生額外的熱量。

進一步的歸納損失源于LD1、LD2和LM。此外,其他寄生電容存在于一個線圈和另一個線圈之間,因?yàn)樗鼈兪钳B加的,并在各層之間有潛在的差異。它們越大,轉動的次數越多,變壓器的尺寸也越大。

圖2:變壓器的真實電氣圖

在電力變壓器,特別是電力變壓器這一主題范圍內,了解如何管理電力損失非常重要,特別是如果目的是優化節能。在通用變壓器中,有源功率損失是輸入功率和輸出功率之間差異的結果。電力損失意味著上游階段的規模過大,而能源損失則增加了主要來源的消耗。

在電壓變換中,銅損失(取決于負載電流的平方)和鐵損失(與電壓的平方成正比)也被考慮在內。電阻損失是由于焦耳效應造成的,主要是由主繞組和二次繞組的電阻造成的,而電感損失則取決于構成磁芯的材料和層壓的類型。為了盡量減少損耗,有必要研究芯的幾何形狀,特別是其材料(銅、鋁或其他),導體的形狀,以及不同磁導率的磁性材料的質量。

任何類型的電力變壓器的制造商,無論是小型、中型還是大型,都必須遵守政府指令規定的能源效率和生態設計目標,以減少這些裝置的能源消耗。

瓦茨和伏特安培

變換器是電力分配系統的基礎。伏安等級是指相對于變壓器所能提供給負載的能量量的功率分布。伏安(VA)是電力領域測量的基本單位。它表示電路中的表觀功率,包括實際功率和無功功率。

實際上,它測量電路中的有源功率和無源功率,同時考慮到總功率,包括非生產性振蕩的功率。在交流電路中,電壓和電流并不總是相合.功率因數也用于計算,即實際功率與表觀功率的比率。

它在0到1之間,更高的功率因數表明電力系統在將表觀功率轉換為實際功率時效率更高。如果負載純粹是電阻的,則功率(有源功率)用瓦特表示,并按下列公式計算:

然而,如果負載不是純粹電阻的,而是包含電感或電容器,就會產生能量積累,使計算復雜化。感應負載以磁場的形式存儲能量,而電容負載以電場的形式存儲能量,并在每半波的情況下將其返回網絡,而不是實際使用它。

因此,電流的一部分反復反復地來回流動,雖然可以測量,但它不利于作為有源功率的瓦茨的實際消費。由于這個特殊原因,實際消費總是低于伏特X安培產品。因此,表觀功率用伏安(VA)表示,它與產品伏安相等,也考慮到相移。按慣例,伏安值大約是瓦特值的1.4倍,但會隨情況變化。

電壓和電流之間的相移是用電壓和電流矢量之間角的余弦來計算的,這種余弦被稱為COS-PI或功率因數。如上段所述,其范圍在0至1之間,相關關系如下:

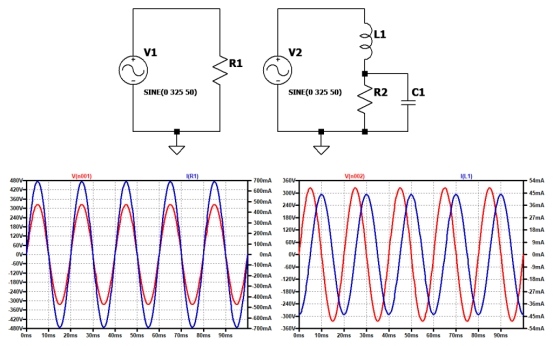

根據負載的類型,電壓和電流之間可能會發生相移(見圖3)。當電壓施加于電阻負載時,通過它的電流就成比例變化。該功率被稱為有源功率,它是用瓦特(W)測量的,其計算非常簡單,根據以下產品:

其他負載類型,包括電感和電容,表現不同。如果電壓增加,電感器最初會反對電流的通過,因?yàn)樗鼤?huì)在自身周圍形成磁場。電流增加,但有一定的延遲.換句話說,如果你在變壓器上施加交流電壓,電壓達到其頂端,但電流保持在接近零的水平,然后當電壓開始下降時,電壓就增加了。

電流波形始終呈正弦形,但滯后于電壓,在兩個正弦體之間,有一個相移等于其角的余弦。當電壓和電流完全同步時,COS-PAI等于1。相反地,當它們是最大的無相(最大電壓和零電流)時,它等于零?；旌辖橘|(zhì)負載的COS-PI的典型值為0.7%。

圖3:負載類型改變電壓和電流之間的相移

結論

核心的環形形狀優化了磁通量,以最小的材料量達到最大的效率。換句話說,它們非常適合變壓器和電感器,因?yàn)樗鼈兡茏層脩粲幂^少的材料獲得強大的磁場。緊湊型結構減少了部件的質量,便于散熱,并盡量減少熱變化對電氣參數的影響。繞組和鐵芯之間的空間有限,也有助于防止渦流導致的過熱,這是變壓器問題,不可避免地隨著頻率的增加而增加。
