之前我的一個設計理念其中展示了一種消除 PWM 輸出紋波的簡單技巧。它采用普通 PWM 信號與其交流耦合反相的被動求和，從而顯著衰減不需要的交流(紋波)分量，而不會影響所需的直流分量。

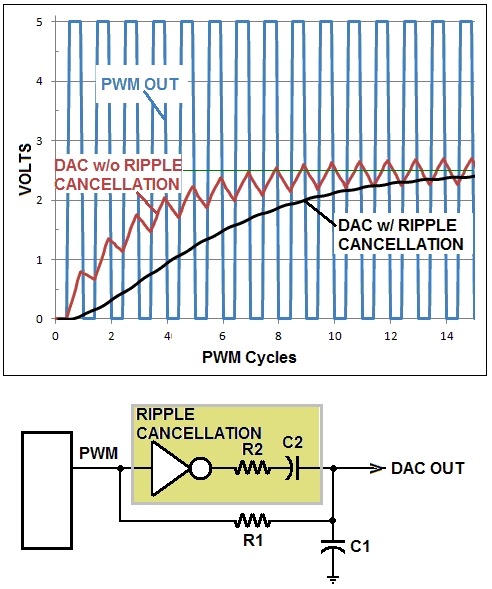

圖 1通過模擬減法消除 PWM DAC 紋波。

這些TAoE改進之一解決了 PWM DAC 精度往往受限于對數字邏輯電源的紋波。他們巧妙的解決方案(見圖2)是在通常的 PWM 拓?fù)渲刑砑泳苣M開關和精確的電壓基準，從而將 DAC 輸出與邏輯電源的不準確性隔離開來。一個開關生成通常 PWM 波形的精密版本，而另一個開關生成其反相。將后者的交流耦合分量添加到前者的直流分量可執行消除紋波的模擬減法，如我在 2015 年的設計理念 (DI) 中所述。

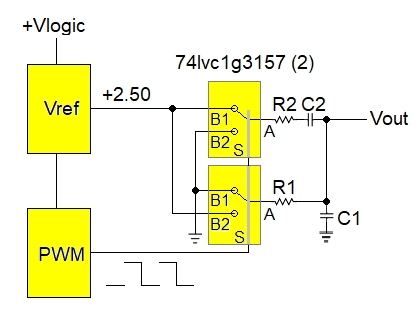

圖2 TAoE PWM精度提升概念圖

這當然是解決 PWM 精度問題的一種優雅、完全可行且有效的方法。

然而，由于每個 DAC 都需要兩個模擬開關封裝，如果需要多個 PWM DA 轉換通道，封裝數量可能會變得非常大。此外，隨著通道數量的增加，Vref 上的總負載也會增加，根據所使用的參考設備，這可能會最終降低參考電壓的準確性。

因此，圖 3顯示了圖 2 的簡單變體，其中 PWM 邏輯控制信號用于導出紋波消除信號，從而節省了一個模擬開關并將 Vref 負載減少一半。這需要將 R2C2 紋波減法組件縮放為因子 X = Vlogic/Vref，當然，這只有在 X 穩定時才會有效。還要注意，PWM 設定點必須是 1 的補碼(V = -V – 1)，這很容易在軟件中完成。

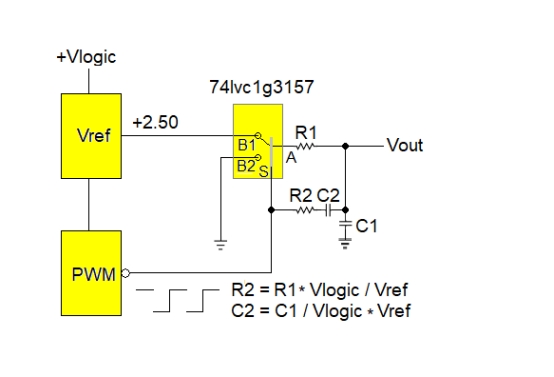

圖3 PWM邏輯信號用于紋波消除，從而節省了一個開關。

如果 Vlogic 不夠穩定，無法使圖 3 工作，圖 4顯示了TAoE精度提升概念的另一種不同實現，其利用精確伺服脈沖面積(幅度 x 持續時間 x 頻率)到精確參考電壓的方法，如VFC 模擬到數字轉換背景下的另一個最近的 DI所示。

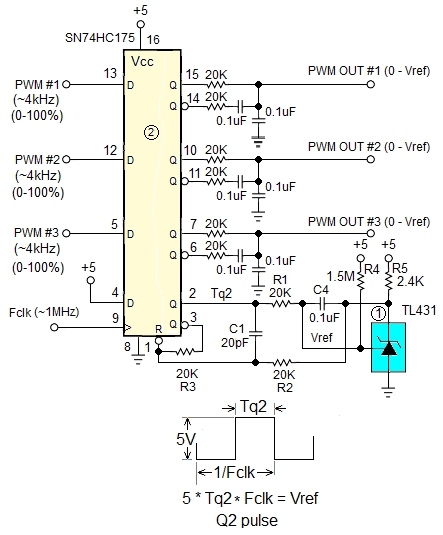

圖 4 Q2 脈沖面積伺服于電壓參考。

圖 4 依賴于可調電壓參考(如 TL431)的能力，以充當具有精確內置閾值的模擬比較器/積分器，如圖5所示。

圖 5 LT431 作為帶有內置 Vref 的精密比較器/差分放大器(來自 LT431 數據表)。

LT431 (U1) 將 U2 引腳 2 的平均差異與其內部 2.50V 參考電壓進行積分，并通過在 Fclk x 脈沖持續時間 x 5V = 脈沖面積小于 2.5V 時增加 Q2 脈沖持續時間來強制相等，并在大于 2.5 時減少它。R1C4 設定積分的時間常數，R4 為 U1 的輸入偏置電流 (~1.8μA) 提供補償，R5 為 U1 的輸出提供上拉。

U2 固有的內部設備匹配(傳播和轉換時間等)使其他三位能夠準確跟蹤 U2 反饋環路內的觸發器，從而為所有三個 PWM 通道提供精確校準。相關的 RC 網絡可實現紋波消除，如果所有三個都已填充，則僅使用兩個設備封裝即可提供三個精確的 DAC。

當然，如果需要的通道少于三個，則不需要填充所有的波紋消除網絡。
