電動汽車無線充電是一項新興技術，也是人類一直夢想的技術，它讓我們能夠徹底改變電動汽車的充電方式。有了它，就可以自動為您的汽車充滿電，而無需連接任何電纜或插座。

介紹

這是一個非常方便的過程，無線充電系統基于電磁感應原理。通常位于地板下的充電電路連接到電網。如果為此類充電設計的車輛位于電路上方，則會建立磁場，從而在汽車電路中感應出電流，為其電池充電。有了它，就不需要電纜了，這使過程更簡單、更安全。

過熱和電池?fù)p壞的風險也降到了最低。但是，除非線圈非常靠近并正確對齊，否則這種電力傳輸方法的效率并不理想。為了在源和接收器之間距離較遠且對齊不理想的情況下提高效率，可以實施磁共振。如今，大多數無線系統都是智能的，可以檢測電池的狀態，在不需要充電時自動停止充電。此外，由于沒有易磨損的機械部件，因此維護工作量降至最低。技術正在使無線充電系統越來越高效，即使成本很高。此外，并非所有電動汽車都兼容這種充電系統，電路中使用的功率甚至低于使用電纜的充電系統。

充電可以在靜止模式下進行，即車輛靜止在充電支架上或行駛中。在第二種模式下，充電電路位于道路上或交通信號燈附近，使用能夠感應電流的特殊瀝青。未來，可能會有專門用于在正常交通期間為電動汽車充電的專用車道。

無線充電詳細信息

無線汽車充電是一種無需汽車與電源之間物理接觸的充電方法，目前已非常流行。該方法利用電磁感應和磁共振，通過磁場感應電流。汽車與充電系統的距離非常關鍵，通常幾厘米的距離就足以大幅減少傳輸?shù)哪芰俊?

因此，停放車輛必須非常精確，并且兩個線圈(Tx 和 Rx)必須放置在非常短的距離內。能量的通過是通過產生磁場來感應電流的。實際上，存在兩個電線圈，一個位于車輛下方，另一個位于地面上的特殊容器中。如果兩個線圈彼此非常接近，則會從第一個線圈感應出電流到第二個線圈，這樣汽車電池就可以像通過普通電纜連接系統一樣充電。無線充電系統從概念上講非常簡單，但值得廣泛關注，因?yàn)樗鼈儽貙⒊蔀槲磥砘謴?fù)電池和超級電容器中能量的方法。

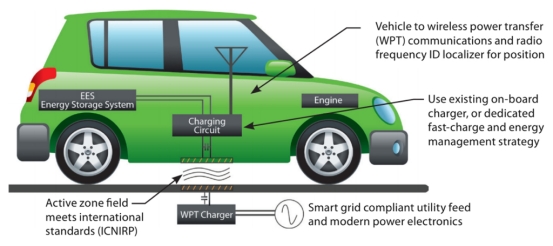

該系統通常由兩部分組成，即發射器和接收器(見圖 1 中的總圖)。發射器將輸入電壓轉換為磁通量，接收器將磁通量轉換為直流輸出電壓。為了在第一和第二個電感器之間感應出電流，需要一個交流信號，其形狀無關緊要，但正弦信號最有效。在沒有物理電連接的情況下傳輸能量需要開關電路的存在，通常是高頻的。因此，無線充電系統通常會在附近發射電磁場。

圖 1：無線充電系統的總體方案

當兩個電路足夠接近時，兩部分之間就會建立識別過程，發射器從其線圈發出信號，該信號由接收線圈接收，因此磁場會穿過兩個線圈，即使它們沒有物理連接。在此過程中，一小部分能量會損失，這是完全正常的。接收線圈收集磁場并產生交流電，該交流電通過電源整流器到達要充電的電池，這次是直流電。為了增加磁場，可以增加發射電路上的電流或線圈的尺寸，或者減少它們之間的距離。

無線充電是一項非常有價值的技術，與鋰電池協同作用可提高其價值。在現有技術下，這種充電方式比傳統充電效率更低、速度更慢，但公司每天都在取得巨大進步。為了最大限度地提高傳輸?shù)哪芰?，線圈的尺寸必須非常大，不可避免地會產生不必要的體積。為此，必須在兩個電感器之間進行最佳對準，以最大限度地提高電流傳輸。最現代的系統提供視覺和聽覺監控，警告用戶正在進行的對準方法。此外，無線充電獨立于電池品牌，因此不同品牌的設備可以毫無問題地充電。此外，由于沒有直接的物理接觸，所有電氣和電子部件均防水、密封，無觸點氧化問題。

電路的基本工作原理

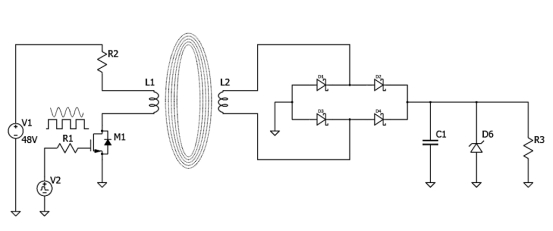

圖 2 顯示了簡單無線充電系統的通用圖。左側部分構成發射器，右側部分構成接收器。發射器產生交流電壓，該電壓由功率設備升壓并通過傳輸電感器。在其附近有一個接收電感器，它包含相同的發射信號，但損失很小。信號經過整流和調平后可用于電池充電。這種電感解決方案實際上代表了一個虛擬變壓器，因?yàn)樗哂信c傳統變壓器相同的特性，但通常不會增加或減少電壓，只以無線方式傳輸能量。

所應用的原理是兩個彼此非常接近的電感器之間的互感。交流信號的頻率通常具有相當高的值，以產生信號傳輸所需的電磁場?？梢岳斫猓l(fā)射器需要一個頻率和電壓經過適當校準的振蕩器。

圖 2：通用無線充電方案

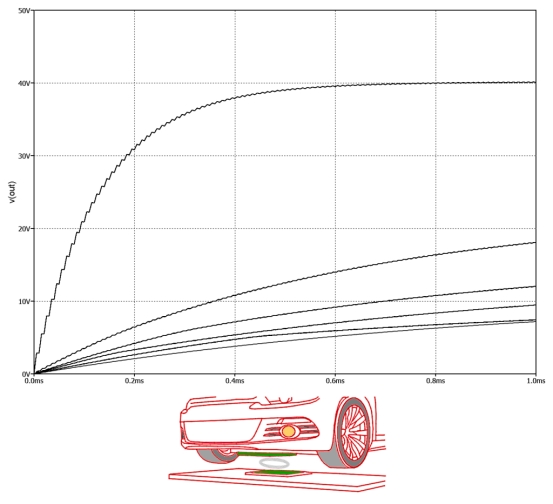

值得注意的是電路對不同耦合系數的響應。通常，汽車并不正好位于最佳充電點，因此接收器接收到的信號并不是最大值。如前所述，車輛相對于充電板的位置發生微小變化，甚至?xí)@著改變充電電壓水平。圖 3 中的圖表顯示了接收器整流后的電壓水平，涉及兩個線圈的耦合系數，耦合系數會根據車輛相對于接收板的位置而改變。圖表中故意添加了一小部分紋波，正是為了強調該電流來自交流電，然后經過整流。

圖 3：TX 和 RX 之間的距離至關重要

它需要很大的力量

電動汽車無線充電需要高功率運行。例如，有功率約為 200 kW 的電動公交車充電站，可在幾分鐘內為數百公里的旅程充電。這項研究旨在開發旨在實現零排放汽車流通的新技術。一段時間以來，無線充電試驗取得了巨大成功，它不需要使用電纜，并且充電基礎設施和車輛之間無需物理接觸(圖 4)。當車輛位于充電板上方時，發射器會檢測到車輛的存在并開始利用磁場感應電流。

接收板開始捕獲感應電流，利用電能為電池充電。駕駛員只需將汽車放在充電板上，充電過程就會自動開始。根據所使用的系統，所涉及的功率可能非常高，大約為數十或數百千瓦。需要考慮的一個重要因素是，目前，無線充電并非完全取代電動汽車的傳統有線充電，而是作為充電程序的輔助手段，在旅途中進行更短、更頻繁的充電。對于更大規模的充電，可以通過家用壁掛式充電箱或電動充電站為車輛充電。根據最近的研究，目前，無線能量傳輸程序可以非常高效地自動感應充電電動汽車，最高達約 93%。

圖 4：無需使用電纜即可為車輛充電

結論

技術在車輛無線充電領域取得了重要進展，未來幾年，無線充電將在道路上得到更廣泛的應用。如前所述，最重要的因素是正確定位 TX 和 RX，以有效捕獲所需的能量。然后，電池充電器可以在管理、控制和自動化方面自主運行。短時間充電的一大好處是延長電池的使用壽命，因?yàn)榭s短充電周期可以保護電池并延長其平均壽命。
